еусрхигоык'
-24},
25)
Г ' .
26)
27)
28)
29)
30)
31)
53) 54)

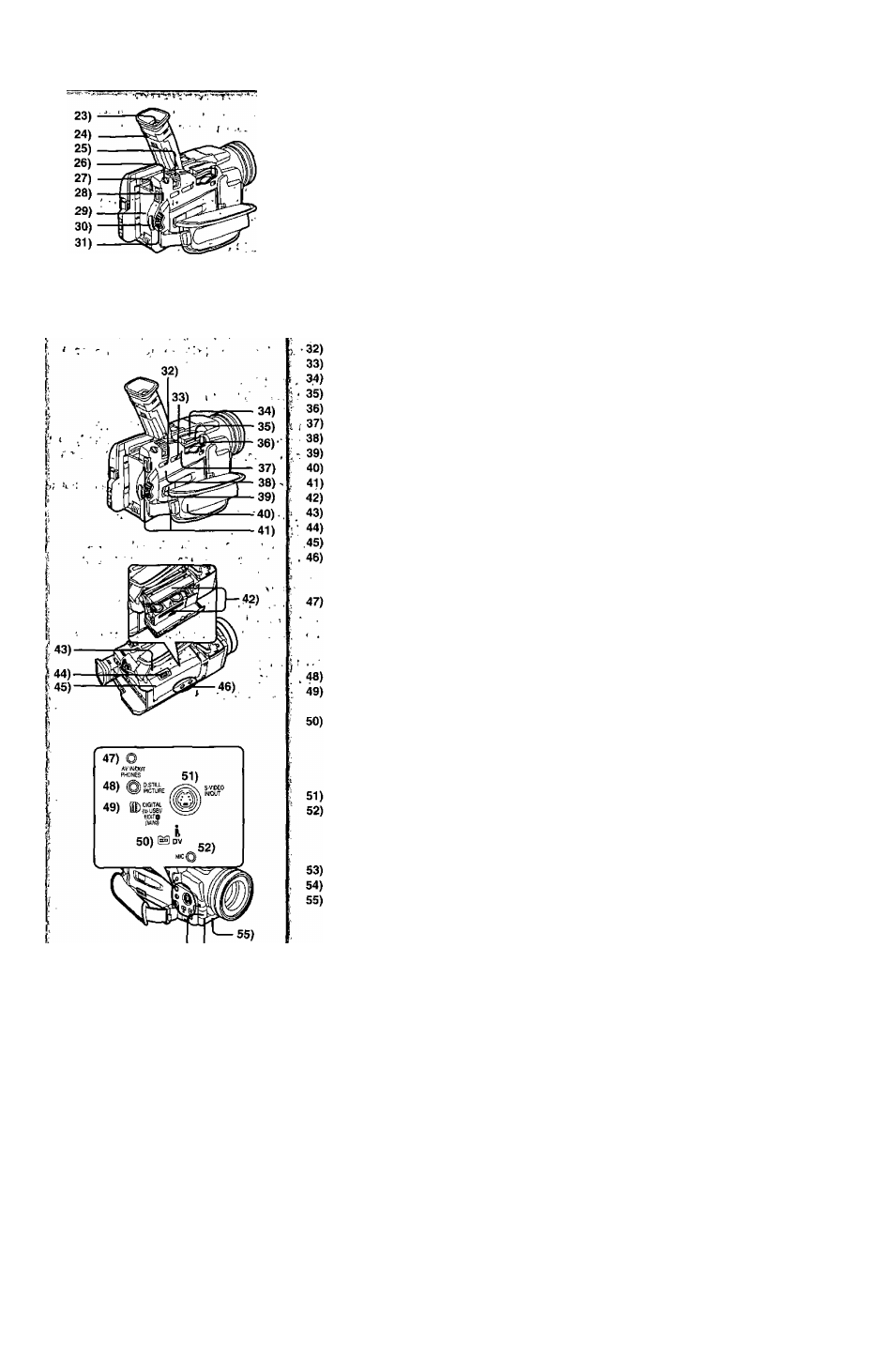

. 23) Видоискатель (■+ 12, 55)
> Вследствие ограничений технологии производства ЖКД
возможно йаличие на экране видоискателя маленьких ярких или
темных точек. Однако это не является неполадкой и не влияет
на записанное изображение. Г
Ручка настройки окуляра ' , , . ^ .
Рычажок трансфокатора [W/T] (■+ 19)
кнопка фотоснимка [PHOTO SHOT] 19, 35, 40, 42) :
Кнопка для снятия аккумулятора [ВАТТ PUSH] (-> 10) \
Лампочка режима (Н 12,18,27, 38) , <
Держатель аккумулятора i ! ' - - ‘
Кнопка пуска/останова записи (-М8) ' .
Селектор режима питания Откл/Вкл [OFF/ON/MODE] Ì
Д-М2,18,52) . ‘
Селектор Лент^Карта [ТАРЕ/CARD] (-► 35)
Селектор режима карты [PICTUR^PEG4/VOlCE] {-» 35)
Крышка отсека карты 35)
Отсек карты (-> 35)
Рычажок открытия крышки отсека карты [OPEN] (ч 35)
Лампочка обращения к карте [ACCESS] 35)
Кнопка сброса [RESET] (•+47)
_
Окно кассетного отсека ’
Ременная ручка {-» 11)
Крепления наплечного ремня (-► 11)
Держатель кассеты (-» 11)
Верхняя крышка кассетного отсека
.Рычажок выталкивания кассеты [OPEN/EJECT] (-» 11) ‘
Нижняя крышка кассетного отсека (-^Л )
Гнездо штатива
• Используется для монтажа видеокамеры на факультативный
штатив. , ‘ '
Разъем аудио-видео входа/выхода [AVIN/OUT] (-f 32,33)
Разъем наушников [PHONES] (->,49)
^
•Подсоединение кабеля AV к этому разъему подключает
встроенный динамик видеокамеры, а подсоединение наушников и
т.п. отключает его. , ' ' . ' '
Вход цифрового стоп-кадра [D.STILL PICTURE] (-> 34)
Разъем редактирования [Е01Тф (MINI)] 0* 34)
'
Разъем USB [DIGITAL (to USB)] (-> 34) ;
Разъем DV (¡.LINK) [M (-> 33)
•Соединить этот выход с цифровой ви деаппарату рой.
• “¡.LINK” является названием разъемов согласно нормам
)ЕЕЕ1394-1Э95. "ii” логотип маркировки продукции, отвечающей
техническим условиям "¡.LINK".
Разъем S-Vìdeo входа/выхода [S-VIDEO IN/оиЯ (~> 32, 33, 34)
Разъем микрофона [MIC] ', . . '
•Соединить с выносным микрофоном или аудиоаппаратурой.' '
(Когда пользуются этим разъемом, то встроенный микрофон не
работает.)
Датчик баланса белого . ' . t
Лампочка записи (->18) ' - ’
Микрофон (встроенный, стерео) (*>19) . '
