^ 44) 45) 46) ^

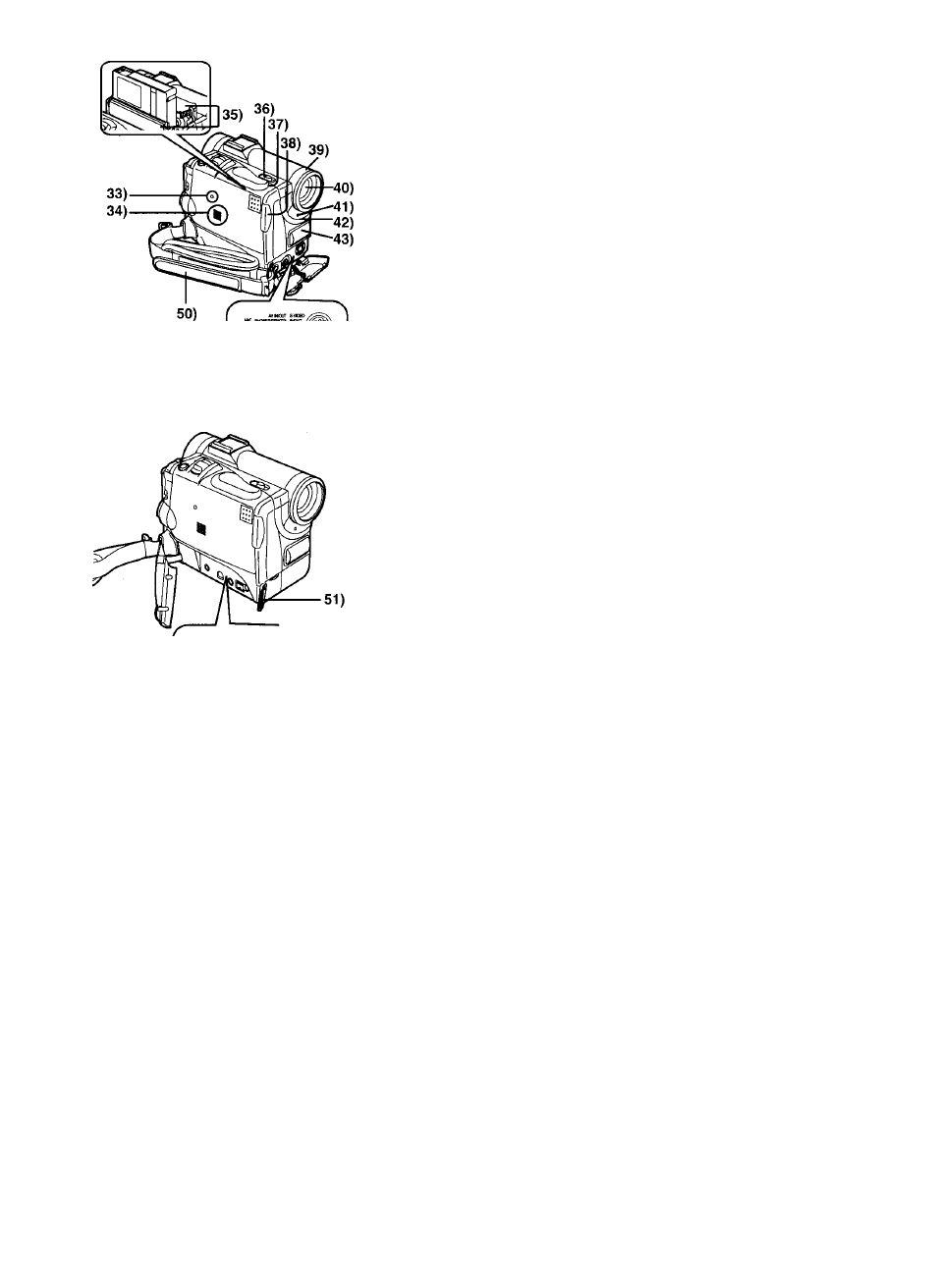

33) Кнопка сброса [RESET] (-♦ 147)
34) Динамик 130)
35) Фиксатор кассеты
36) Рычажок выталкивания кассеты [OPEN/EJECT] (-4 114)
37) Крышка кассетного отсека (-^114)
38) Кнопка закрытия кассетной крышки [PUSH CLOSE] (-^114)
39) Бленда объектива
{ - ¥
155)
40) Объектив
41) Лампочка записи (->121)
42) Датчик баланса белого (-> 126)
Датчик дистанционного управления (->112)
43) Микрофон (встроенный, стерео) (-> 122)
44) Разъем микрофона [MIC]
•Соединить с выносным микрофоном или аудиоаппаратурой.
(Когда пользуются этим разъемом, то встроенный микрофон не
работает.)
45) Разъем аудио-видео входа/выхода [AV IN/OUT] (-> 134,135)
Разъем наушников [PHONES] (^ 150)
Разъем пульта Free Style [REMOTE]
• Подсоединение кабеля AV или пульта Free Style к этому разъему
подключает встроенный динамик видеокамеры, а подсоединение
наушников и т.п. отключает его.
46) Разъем S-Video входа/выхода [S-VIDEO IN/OUT] (-> 134,135)
47) Разъем USB [USB] (только NV-GS5) (-> 136)
Разъем для ретуширования [EDIT@(MINI)]
48) Вход цифрового стоп-кадра [DIGITAL STILL PICTURE] (-> 136)
49) Вход DV (-> 136)
•Соединить этот выход с цифровой видеаппаратурой.
50) Ременная ручка (->114)
51) Держатель шнура для крышки объектива (->114)
ИОГГА1 S
USB/ 5П1 Р| га/
EDiT*{MiNi) рстиге
47) 48) 49)
