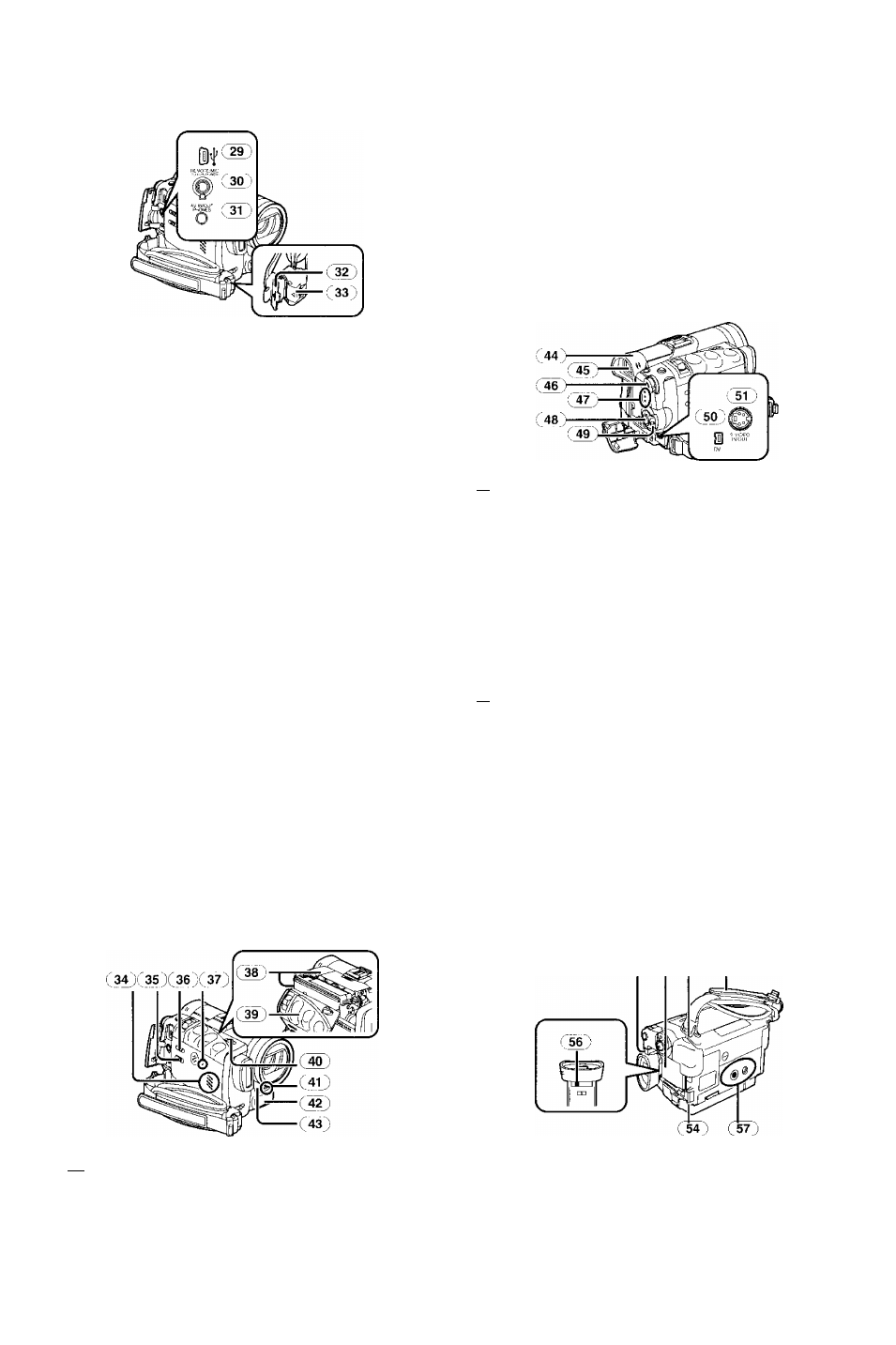

Перед пользованием
31
29
30
. 3 2 )
Ж)
Разъем USB [^]
-54-
Гнездо для пульта дистанционного
управления Free Style с Мик. [REMOTE]
-
20
-
Разъем микрофона [MIC]
• При подсоединении внешнего
микрофона или звукового оборудования
в этот разъём, встроенный микрофон не
работает.
-64-
• При подсоединении Пульта
дистанционного управления Free Style с
Мик. в этот разъём и при нажатой кнопке
[TALK], включается микрофон для записи
рассказа и встроенный микрофон на
видеокамере не работает.
-20-
• При вводе штепселя пульта диет,
управления Free Style с Мик. в этот
разъём, следует вставлять его до упора.
Входной/выходной разъемаудио
видео [AV IN/OUT]
-38-
Разъем наушников [PHONES]
• Подсоединение кабеля AV к этому
разъему подключает встроенный
динамик видеокамеры, а подсоединение
наушников и т.п. отключает его.
• При вводе штепселя кабеля AV в этот
разъем, следует вставлять его до упора.
Крышка блокировки
-П-
Кнопка блокировки
-п-
34) Динамик
-33-
35) Селектор ленты/карты
[TAPE/CARD/CARD MODE]
-19-, -43-
МЗ Селектор режима
[AUTO/MANUAL/FOCUS]
-19-, -25-
KlL
( Ж
( 3 9
С4СГ
41
(42"
('43
Кнопка сброса [RESET]
-
55
-
Фиксатор кассеты
Крышка кассетного отсека - / / -
Рычажок выталкивания кассеты
[OPEN/EJECT]
-II-
Лампочка записи
-19-
Микрофон (встроенный, стерео)
-22-,
-25-
Датчик баланса белого
-26-
Датчик дистанционного управления
-9-
44
45
Наглазник
Видоискатель
-12-, -72-
Вследствие ограничений технологии
производства ЖКИ возможно наличие на
экране видоискателя маленьких ярких
или темных точек. Однако это не
является неполадкой и не влияет на
записанное изображение.
48
49
46
) Кнопка меню [MENU]
-13-
47 Лампочки рабочего режима
[CAMERA/VCR/CARD РВ]
-12-, -19-, -33-, -46-
Кнопка пуска/останова записи
-19-, -45-
Селектор режима питания Откл/Вкл
[OFF/ON/MODE]
-12-, -19-, -68-
50
Разъём DV [DV]
-40-
• Соединить этот разъём с цифровой
видеаппаратурой.
W)
Входной/Выходной разъем S-Видео
[S-VIDEO IN/OUT]
-38-
^
52
Кнопка снятия батарейки [PUSH ВАТТ]
-
10
-
Держатель аккумулятора
м) Крепления наплечного ремня
-и-
-6-
