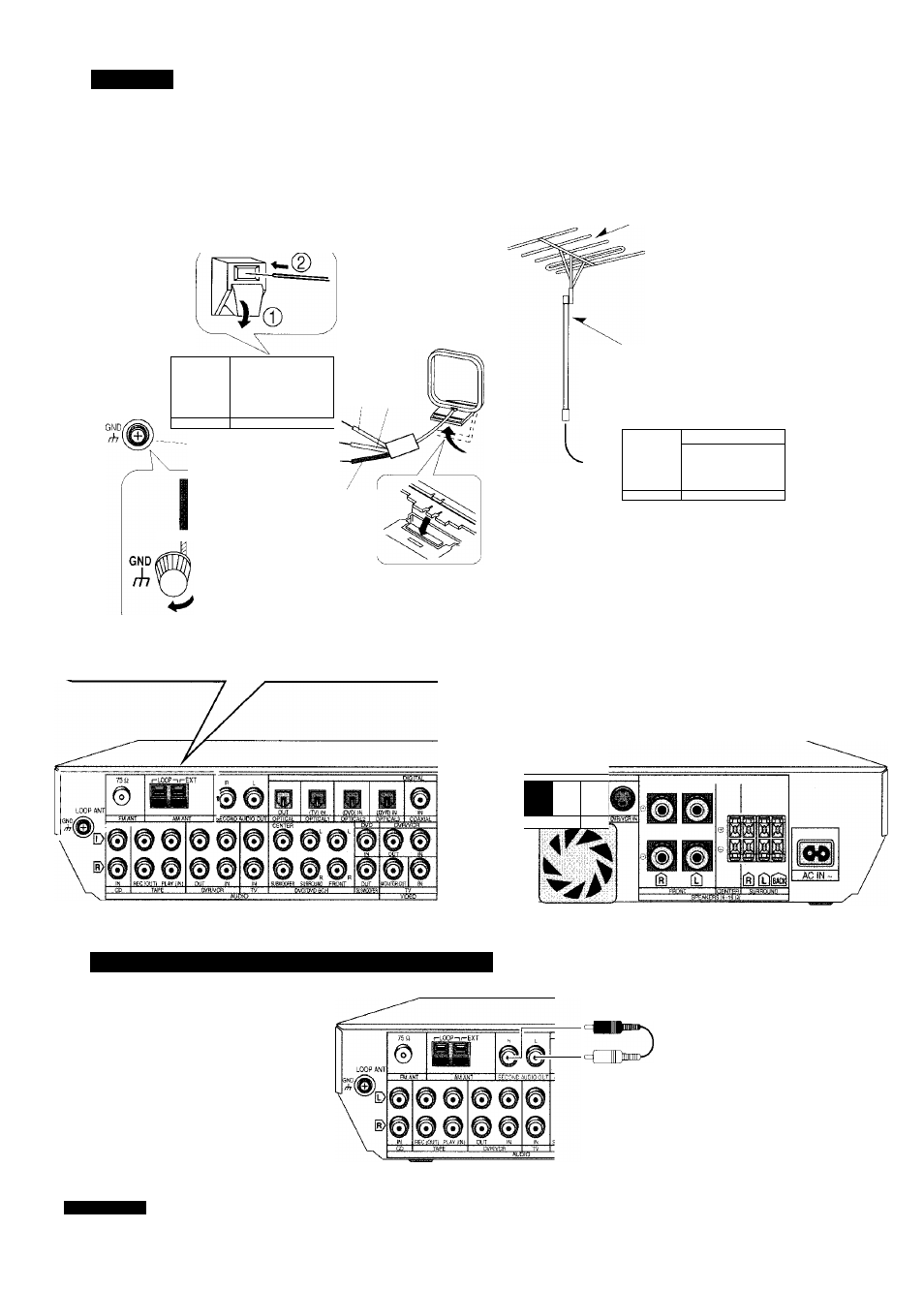

Подсоединения оборудования
Антенны
Внутренняя ЧМ антенна (прилагается)
Зафиксируйте другой конец антенны в месте
наилучшего приема.
Клейкая лента
Наружная ЧМ антенна
• Отсоедините внутреннюю ЧМ антенну.
• Антенна должна быть установлена компетентным техником.
Наружная ЧМ антенна
LOOP ANT
7 5
П
©
^ L O O P - 1 ^ E X T
м м
— ' х
X ,
F M
ANT
AM ANT \
Рамочная АМ-антенна
(прилагается)
Красный
Белый
LOOIPANT
Черный
Коаксильный кабель 75 Ом
LOOP ANT
GND/
75 U
r-LOOP^^EXT
шж
FM ANT
AM ANT
Держите шнур антенны подальше от проигрывателей DVD
дисков и других шнуров.
1. .
Ш
-жиг
Использование разъема SECOND AUDIO OUT
Используйте разъем SECOND AUDIO
OUT, чтобы подсоединить стерео
усилитель в другой комнате. Выберите,
выводить ли аудио сигнал источника,
воспроизводимого на этом аппарате, или
аудио сигнал другого источника
(^ “SECOND-A” или “Second Audio
Output”, стр. 21).
Стерео усилитель
AUDIO IN
О
примечание
о • Подсоедините источник к аналоговым разъемам. Вы не можете выводить сигнал источников, которые подсоединены только к цифровым
^ разъемам.
Я • Если Вы подсоедините входной источник DVD 6СН, то будет выводиться звук только переднего левого и правого каналов.
