I

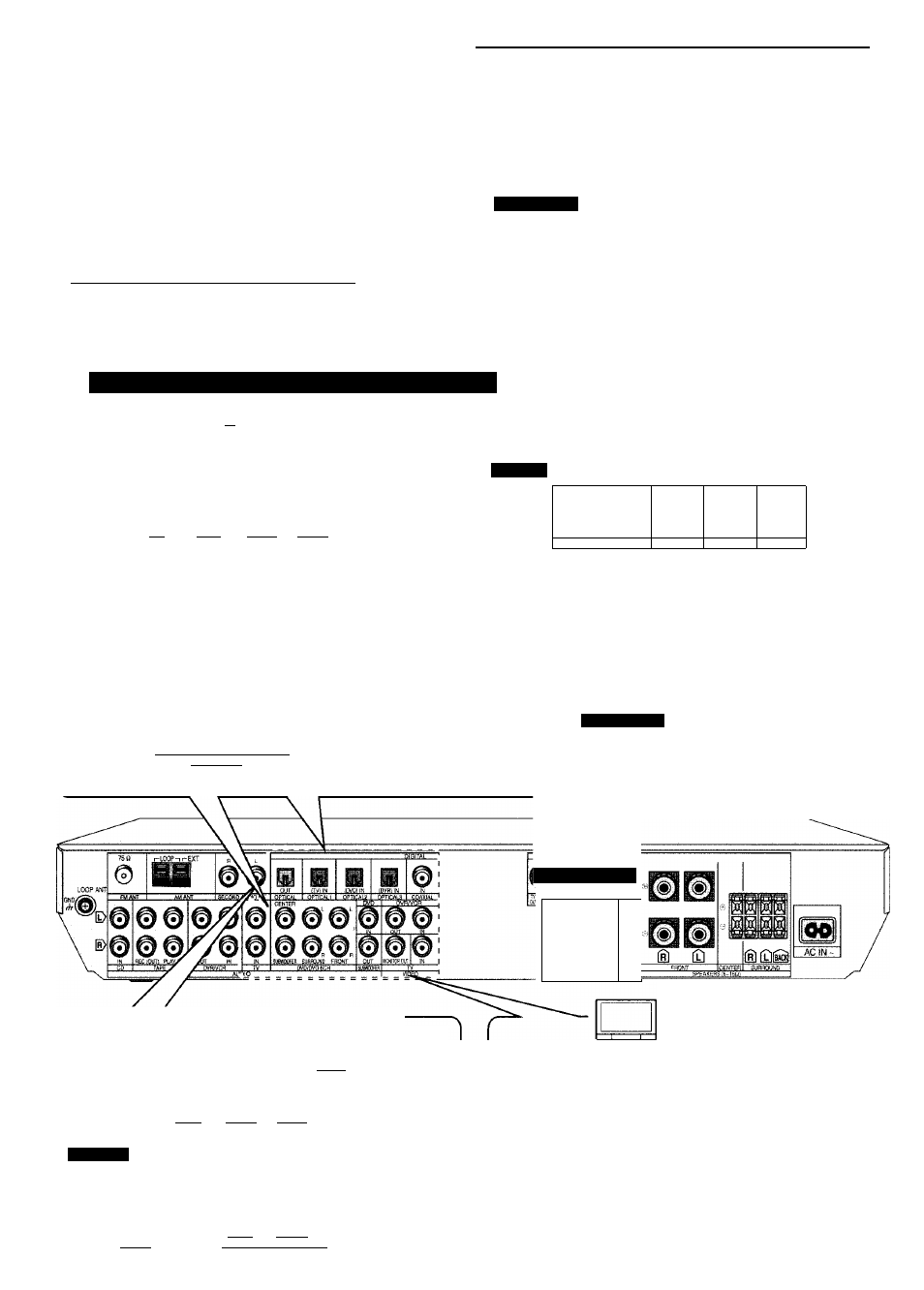

Подсоединения оборудования

Соединительный стерео кабель

Белый (I)

Красный (Р)

Соединительный видео кабель

-----------------------

Оптико-волоконный кабель

<40---------------------------

Коаксиальный кабель

<ЛГ1- - - - - - - - - - - - - - - - - - - - - - - - -

Перед выполнением любых подсоединений выключите все
компоненты.
Для подсоединения оборудования обращайтесь к

соответствующей инструкции по эксплуатации.

Изменение установок цифрового входа

Вы можете изменить установки входа для цифровых разъемов,

если требуется. Проверьте, какое оборудование Вы
подсоединили к разъемам, затем измените установки стр.

11 или 13}.

Примечание

Не изгибайте оптико-волоконный кабель.

Используйте цифровое соединение, чтобы наслаждаться
режимом Dolby Digital или DTS (Ч- стр. 14).
Используйте аналоговое соединение, чтобы прослушивать
источники, которые не могут быть декодированы этим

аппаратом; чтобы записывать аналоговые источники; и чтобы

выводить сигнал через разъем SECOND AUDIO OUT (SA-XR45)
(^стр. 8, 14, 21 и 22).
При установке режима экранного дисплея (SA-XR45 Ф стр. 12 и

21) подсоедините разъем телевизора VIDEO IN к разъему этого
аппарата VIDEO TV MONITOR OUT ниже).

ТВ и проигрыватель цифровых видеодисков

Ц Проигрыватель цифровых видеодисков

---- DIGITAL AUDIO OUT

SA-XR45

OUT

(TVI IN

i

IDVD) IN

0PTICAL2

(DVR) IN

0PTICAL3

©

DIGITAL

DIGITAL

AUDIO

я

OUT

ffl

(TV) IN

H

(DVD) IN

©

IN

OPTICAL

OPTICAL)

0PTICAL2

COAXIAL

OUT

CENTER

©

^

[Q™>.

AUDIO OUT
(CENTER, SUBWOOFER)

AUDIO OUT
(SURROUND L, R)

<3

dj

-

R

R

SUBWOOFER SURROUND FRONT

VIDEO OUT

AUDIO OUT
(FRONT L, R)

DVD/DVD 6CH

Примечание

Если Ваш проигрыватель цифровых видеодисков

не имеет 6-канального выхода, подсоедините к
разъемам FRONT L, R.

SA-XR45

Спутниковый тюнер и т.д.

<^п]---------- DIGITAL OUT

DIGITAL

(TV) IN

(DVD) IN

0PTICAL2

IDVR) IN

0PTICAL3

©

SA-XR25

OPTICAL

DIGITAL OUT

(TV) IN

(DVD) IN

OPTICAL) 0PTICAL2 COAXIAL

©

ТВ или монитор

©

VIDEO IN

VIDEO OUT

AUDIO OUT

Возможно также подсоединение 21-
штырькового соединительного
кабеля SCART.
