38 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN VEGAS 35
4. Чёрный провод: МАССА для дополнительного датчика
Сигнал низкого уровня на этом выходе появится при постановке системы
в режим охраны. Не подключайте к этому проводу ничего, кроме
дополнительного датчика.
6-КОНТАКТНЫЙ РАЗЪЕМ CN6 (СИНИЙ)
Данный разъём предназначен для подключения антенного модуля.
Проложите провода с 6-контактным синим разъёмом от антенного модуля к
процессорному блоку системы и подключите их к разъёму CN6.
1. Синий провод: цифровой выход переключения «приём/
передача»
2. Чёрный провод: МАССА для антенного модуля
На этом проводе постоянно присутствует МАССА. Не подключайте к этому
проводу ничего, кроме антенного модуля.
3. Жёлтый провод: цифровой вход линии приема данных
4. Оранжевый провод: питание антенного модуля +5В
На этом проводе постоянно присутствует напряжение +5В. Не подключайте
к этому проводу ничего, кроме антенного модуля.
5. Белый провод: цифровой выход линии передачи данных
6. Красный провод: питание антенного модуля +12В
На этом проводе постоянно присутствует напряжение +12В. Не
подключайте к этому проводу ничего, кроме антенного модуля.
2-КОНТАКТНЫЙ РАЗЪЕМ CN8 (БЕЛЫЙ)
Силовой разъём, предназначенный для подключения встроенного
программируемого реле.
При заводском значении программируемой функции 23 контакты
встроенного программируемого реле могут быть использованы для
блокировки зажигания или стартера автомобиля (см. схему 1, стр. 14). При
этом фиолетовый/белый провод в разъёме CN1 может быть подключен к
реле включения света в салоне (см. схемы 12 и 13, стр. 27, 28).

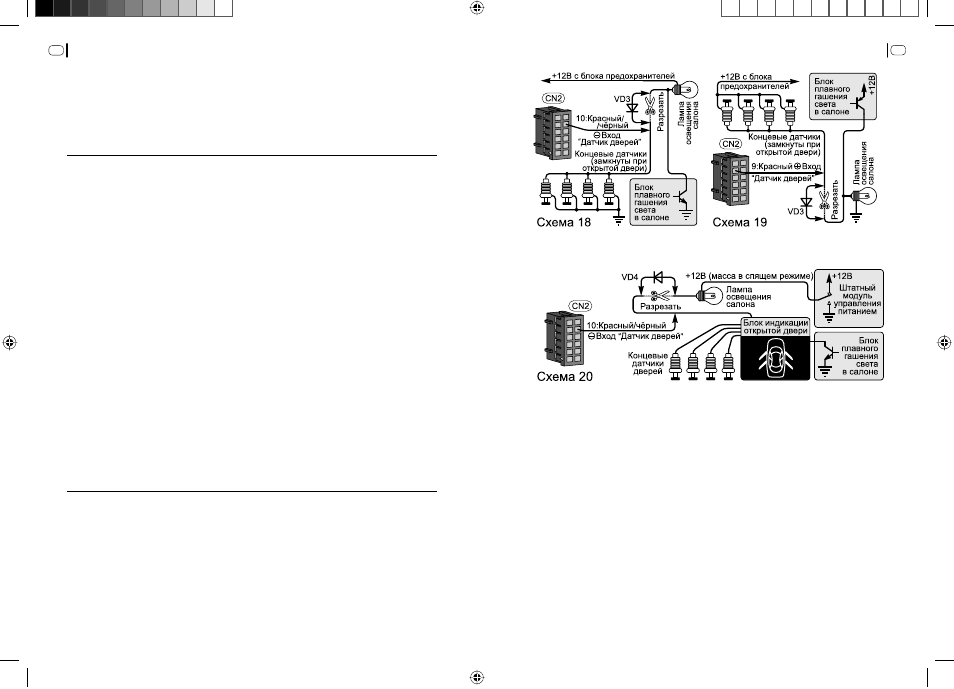

11. Контакт №11 разъёма CN2 не используется (не
подключен)
12. Зелёный провод: положительный вход «+12В при
включении зажигания»
Данный вход определяет алгоритмы работы системы в большинстве
режимов.
В режиме охраны включение зажигания вызывает мгновенный переход
системы в режим тревоги (кроме режима охраны с работающим двигателем
и режима ТУРБО).
В режиме «снято с охраны», когда зажигание включено, но двигатель не
работает, система использует кнопки и для управления центральным
замком, при этом постановка в режим охраны не производится.
