РУКОВОДСТВО ПО УСТАНОВКЕ
SCHER-KHAN VEGAS
21
19
Тип внешнего
реле
блокировки
Нормально
замкнутое
реле
Нормально
разомкнутое
реле
—
—
—
—
—
20
PIN-код
Не использ.
Использ.
—
—
—
—
—
21
Автомат.
возврат
в режим
охраны с
запиранием
ЦЗ
Включен
Выключен
—
—
—
—
—
22
Режим
пассивной
блокировки
зажигания
Выключен
Исполь-
зуется
—
—
—
—
—
23
Режим
встроенного
прог. реле
Реле
блокировки
зажигания
или стартера
Реле
включения
света в
салоне
—
—
—
—
—
24
Отпирание
багажника
в режиме
охраны
Без снятия с
охраны
Снятие с
охраны при
отпирании
багажника
—
—
—
—
—
ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
Программируемая функция 1: «Длительность импульсов на
выходах управления центральным замком»
Данная программируемая функция позволяет выбрать необходимое
значение длительности импульсов в соответствии с параметрами штатного
оборудования автомобиля.
Данная программируемая функция имеет два значения:
1) 0.5 сек. (заводское значение)
2) 3.5 сек. Если установлено данное значение, программируемые
функции 2, 3, 4 и 17 автоматически устанавливаются в заводское
значение
6. Голубой провод: выход «отпирание дверей пассажиров»
(-250 мА)
Этот выход используется для реализации режима приоритетного отпирания
двери водителя. Если используется данная опция, необходимо установить
значение 2 программируемой функции 17 (см. стр. 64).

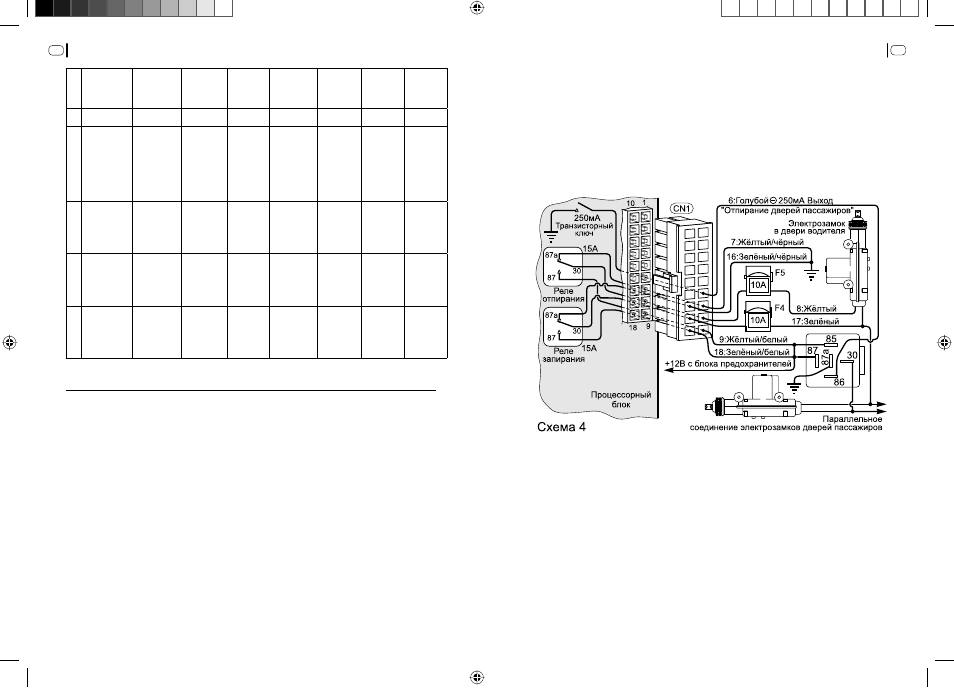

Данный выход может быть подключен к контакту №86 реле отпирания
дверей пассажиров (см. схему 4). Если режим приоритетного отпирания
двери водителя не используется, не подключайте данный выход.
7. Жёлтый/чёрный провод: нормально замкнутый (НЗ)
контакт №87а внутреннего реле отпирания центрального
замка автомобиля (15А)
8. Жёлтый провод: переключающий контакт №30
внутреннего реле отпирания центрального замка
автомобиля (15А). Этот провод защищён предохранителем
15А
9. Жёлтый/белый провод: нормально разомкнутый (НР)
контакт №87 внутреннего реле отпирания центрального
замка автомобиля (15А)
