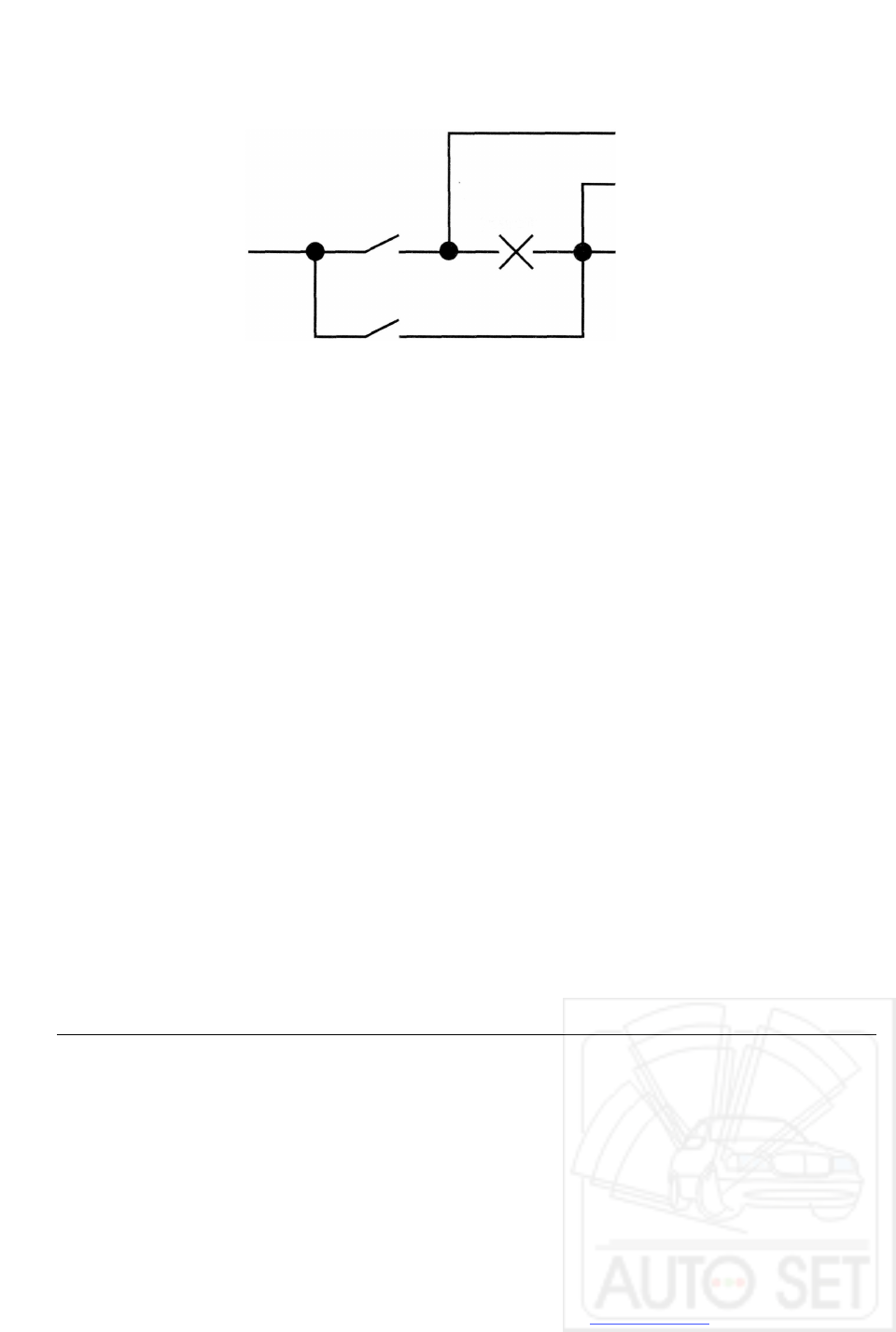

Пример использования линий IGN1(+) и IGN2(+) в режиме ТУРБОТАЙ МЕРА
или ТРИГГЕР1, ТРИГГЕР2 дистанционного управления зажиганием
+ВАТ: провод подачи
питания +12 В
на замок зажигания
IGN2(+)
выходной провод
"ЗАЖИГАНИЕ"
с замка зажигания
автомобиля
контакты дополнительного
реле управления режимов
"ТУРБОТАЙМЕР" каналов СН5, СН6
или "ТРИГГЕР" канала СН2
Использование датчика скорости
Если в Вашем автомобиле установлен электронный датчик скорости, Вы можете использо-
вать его в качестве инициатора автоматического запирания замков дверей в автомобиле или
включения режима Anti-Hi-Jack. Для этого:
1. Запрогромируйте функцию F16 INST2(-) в режим "Вход спидометра",
2. Подключите темно-зеленый провод с красной полосой к сигнальному проводу датчика
скорости автомобиля,
3. Запрограмируйте требуемые функции F3.4/F20.3.
Комплектация ZX-710 SHERIFF
1. Брелок двусторонней связи со LCD-дисплеем (4 кн. )
2. Дополнительный брелок дистанционного управления (3 кн.)
3. Центральный модуль
4. Антенный модуль
5. Двухзоновый датчик удара
6. Светодиодный индикатор
7. Сервисная кнопка VALET
8. Кнопка капота (багажника)
9. Комплект проводов
10. Руководсво пользователя и инструкция по установке
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
* Противоразбойный активный транспондер в комплектацию системы не входит и приобретается отдельно
