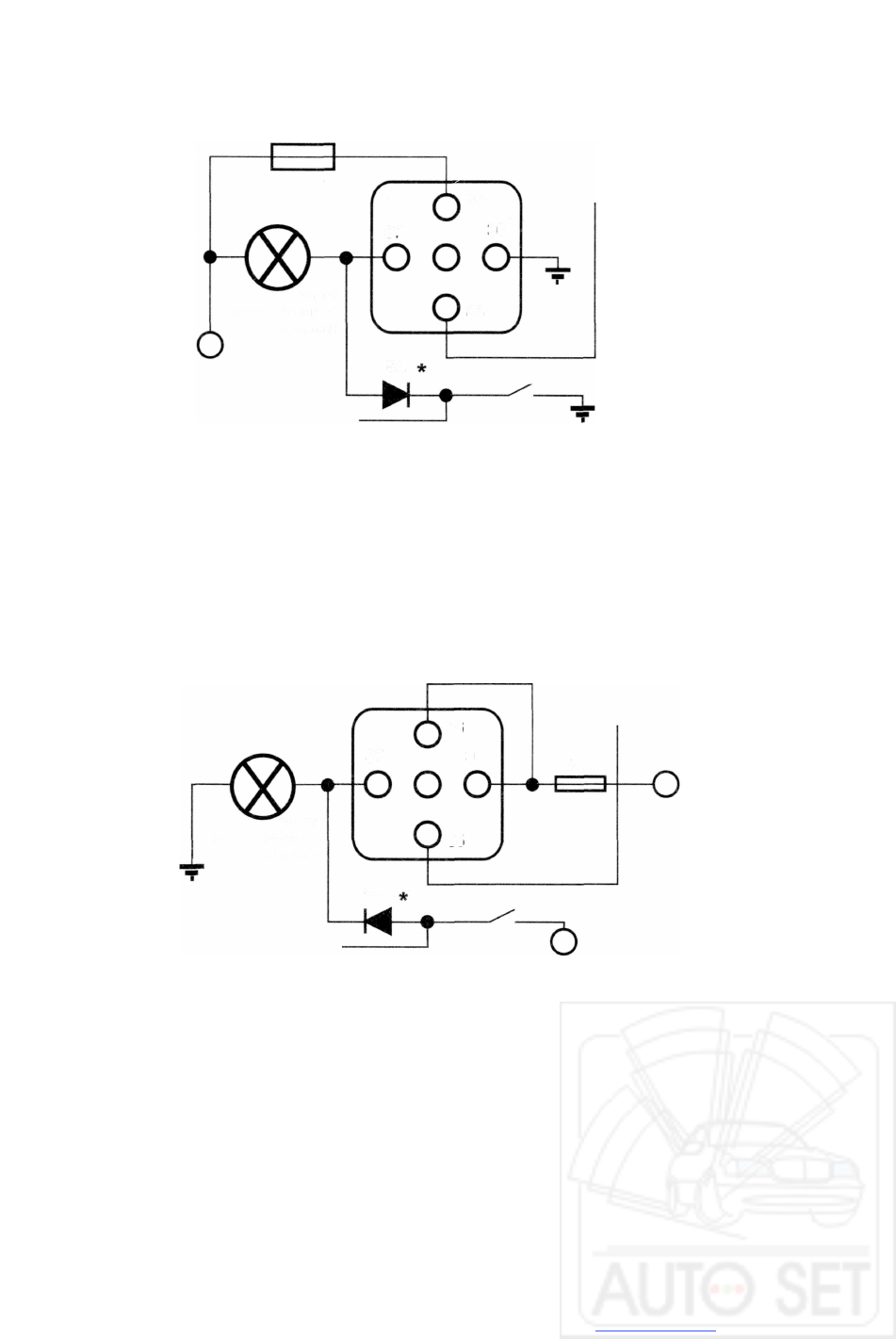

ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ОТРИЦАТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
КОНЦЕВИК ДВЕРИ (-)
КОРИЧНЕВЫЙ
* Дополнительный развязывающий диод
(устанавливается при необходимости).
ВНУТРИСАЛОННОЕ ОСВЕЩЕНИЕ С ПОЛОЖИТЕЛЬНОЙ ПОЛЯРНОСТЬЮ
ЗЕЛЕНЫЙ
С БЕЛЫМ (-)
ФИОЛЕТОВЫЙ
* Дополнительный развязывающий диод
(устанавливается при необходимости).
- з о -
1А
ЗЕЛЕНЫЙ
С БЕЛЫМ (-)
87
86
33
85
лампа
внутрисалонного
освещения
5А
+ 12 ВОЛЬТ
лампа
внутрисалонного
освещения
85
87
30
86
10А
+ 12 ВОЛЬТ
5А
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.
