Подключение системы

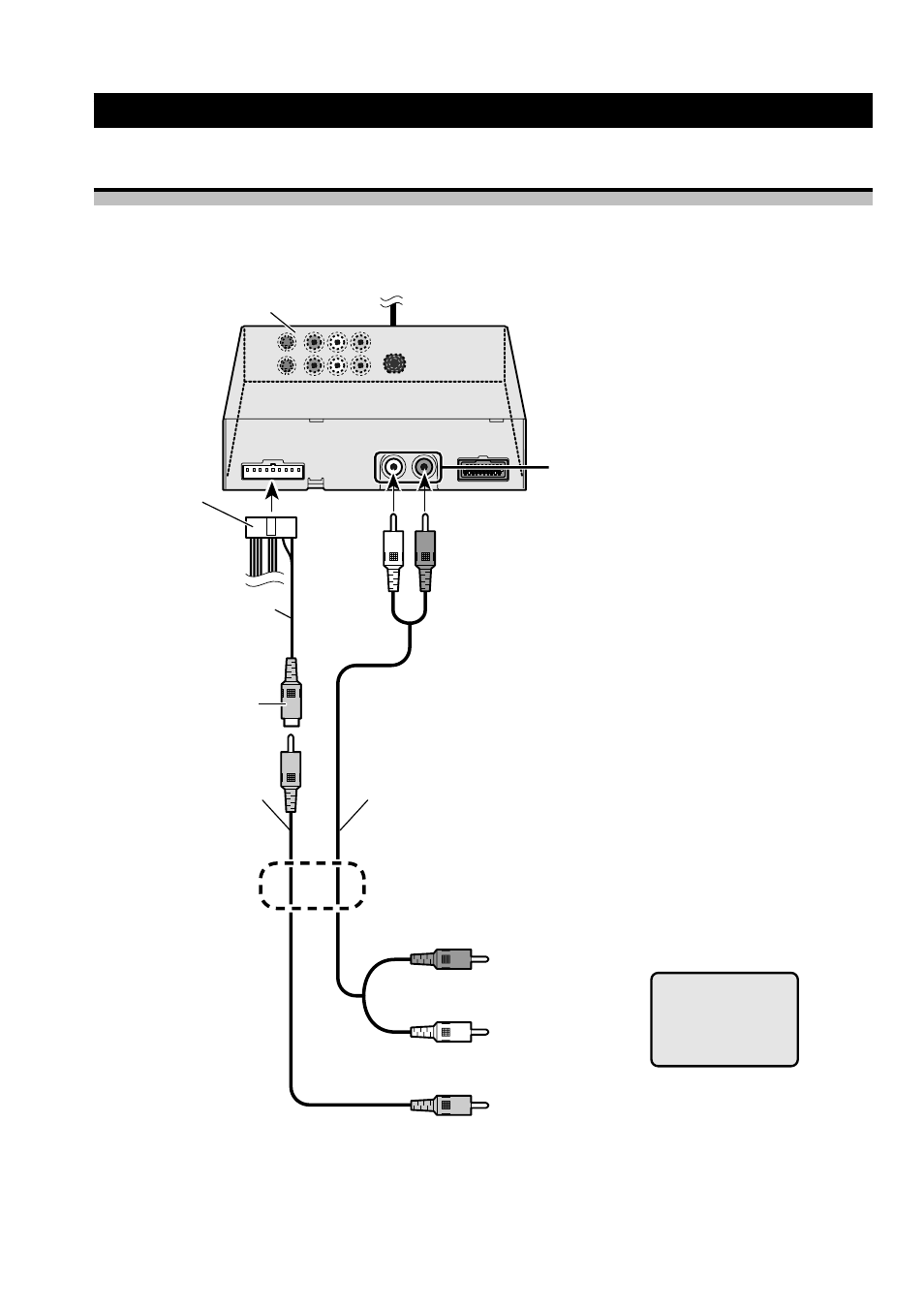

Подключение RCA аудио и видео выходов

Удаленный аппарат

Кабель питания
(см. стр. 27)

15 см

RCA VIDEO OUTPUT
(желтый)

RCA AUDIO OUTPUT (белый, красный)

RCA аудио кабель (белый,
красный) (имеется в продаже)

RCA видео кабель
(желтый) (имеется
в продаже)

Приобретается отдельно

Второй дисплей,
видео дека и т.д.

К AUDIO INPUT (R)

К AUDIO INPUT (L)

К VIDEO INTPUT
