Названия соединительных разъемов и их функции
n
n
n
n
n Удаленный аппарат

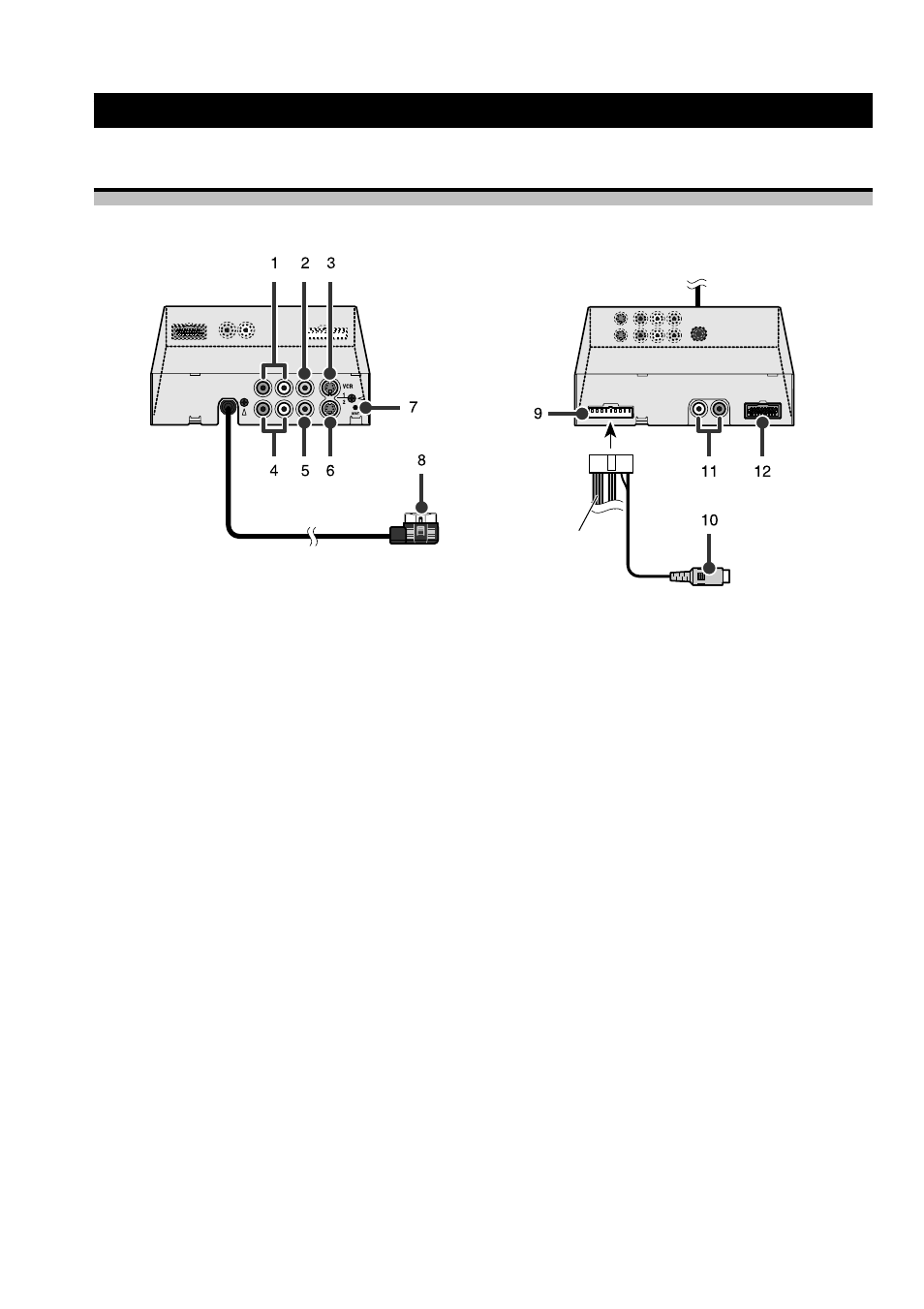

Подключение системы
Кабель
питания
1
VCR1 RCA AUDIO INPUT (белый,
красный)
Прием стерео аудио сигнала с видео
магнитофона или DVD проигрывателя.
2
VCR1 RCA VIDEO INPUT (желтый)
Прием видео сигнала с видеомагнито
фона или DVD проигрывателя.
3
VCR1 S VIDEO INPUT (черный)
Прием видео сигнала S VIDEO OUTPUT,
если данный дисплей функционирует
совместно с аудиовизуальным AV уст
ройством, поддерживающим сигналы
S VIDEO OUTPUT.
4
VCR2 RCA AUDIO INPUT (белый,
красный)
Прием стерео аудио сигнала с видео
магнитофона или DVD проигрывателя.
5
VCR2 RCA VIDEO INPUT (желтый)
Прием видео сигнала с видеомагнито
фона или DVD проигрывателя.
6
VCR2 S VIDEO INPUT (черный)
Прием видео сигнала S VIDEO OUTPUT,
если данный дисплей функционирует
совместно с аудиовизуальным AV уст
ройством, поддерживающим сигналы
S VIDEO OUTPUT.
7
Кнопка перезагрузки
Перезагрузка микропроцессора дисп
лея. Нажмите с помощью шариковой
ручки или другого подобного предмета.
8
DISPLAY RGB OUTPUT (белый)
Подключение к дисплею.
9
POWER SUPPLY
Подключение кабеля питания.
10 RCA VIDEO OUTPUT (желтый)
Подключение к другому аудиовизуаль
ному AV устройству. На этот разъем на
правляется видео сигнал, выбранный с
помощью данного дисплея.
11 RCA AUDIO OUTPUT (белый,
красный)
Подключение к другому аудиовизуаль
ному AV устройству. На этот разъем на
правляется аудио сигнал, выбранный с
помощью данного дисплея.
12 Данный разъем предусмотрен
для использования его в даль
нейшем.
