3
Наименование Функция
(2) Слот карты SD Вставьте SD-карту этикеткой вверх.
(3) Переключатель
TV-RGB (ТВ-ЦС)
Переключатель TV/RGB для вывода видео на дисплей через
порт RS232/CVBS (через подключение RCA) и на выходные
порты RGB и DVI-I.
(4) Порт
безопасности
Для совместимого замка Кенсингтона или другого устройства
для защиты от кражи.

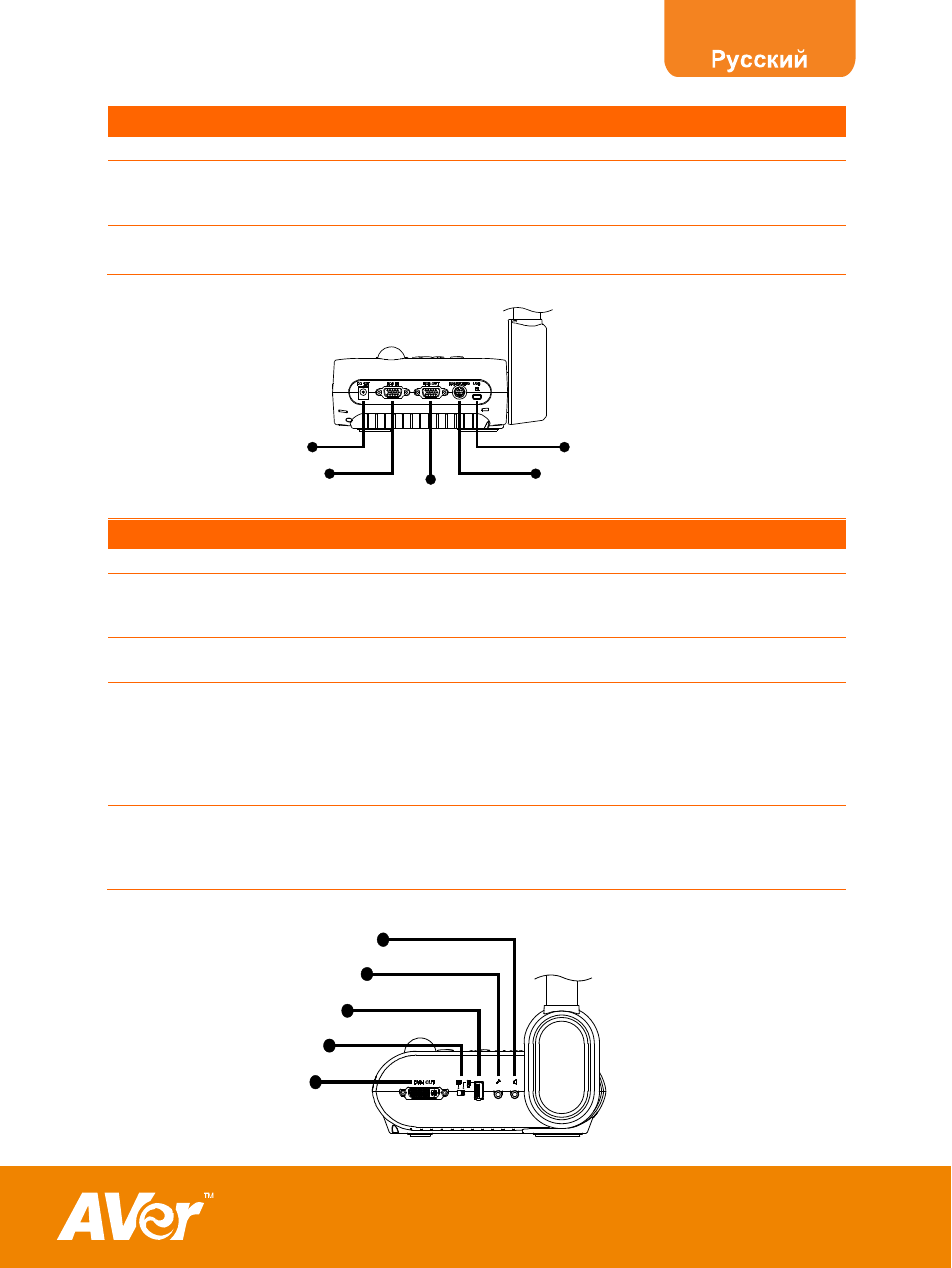

З З а а д д н н я я я я п п а а н н е е л л ь ь
(5)
(4) (2)
(1)
(3)
(fig. 1.3)
Наименование Функция
(1) DC12V Подключите к разъему адаптер питания.
(2) Разъем входного
RGB-сигнала
Вход сигнала из компьютера или других источников и
передача его только на выходной порт RGB. Подключите
этот порт к выходному порту RGB/VGA компьютера.
(3) Разъем выходного
RGB-сигнала
Подключение AVerVision F50 к любому устройству
отображения с помощью RGB -кабеля.
(4) Разъем RS-
232/CVBS
Подключение кабеля RS-232/CVBS, идущего в комплекте с
камерой. Разъем RCA выводит видеосигнал из камеры на
ТВ или другое видеооборудование. Разъем RS-232
используется для подключения к последовательному порту
компьютера или к любой панели управления для
централизованного управления, если таковое потребуется.
(5) Разъем Mini USB
Подключение к USB-порту компьютера с помощью USB-
кабеля и использование AVerVision F50 в качестве USB-
камеры или передача записанных изображений и видео из
памяти камеры в компьютер.
Л Л е е в в а а я я п п а а н н е е л л ь ь
(5)
(4)
(3)
(2)
(1)
(fig. 1.4)
