Инструкция по монтажу
Управление группой блоков

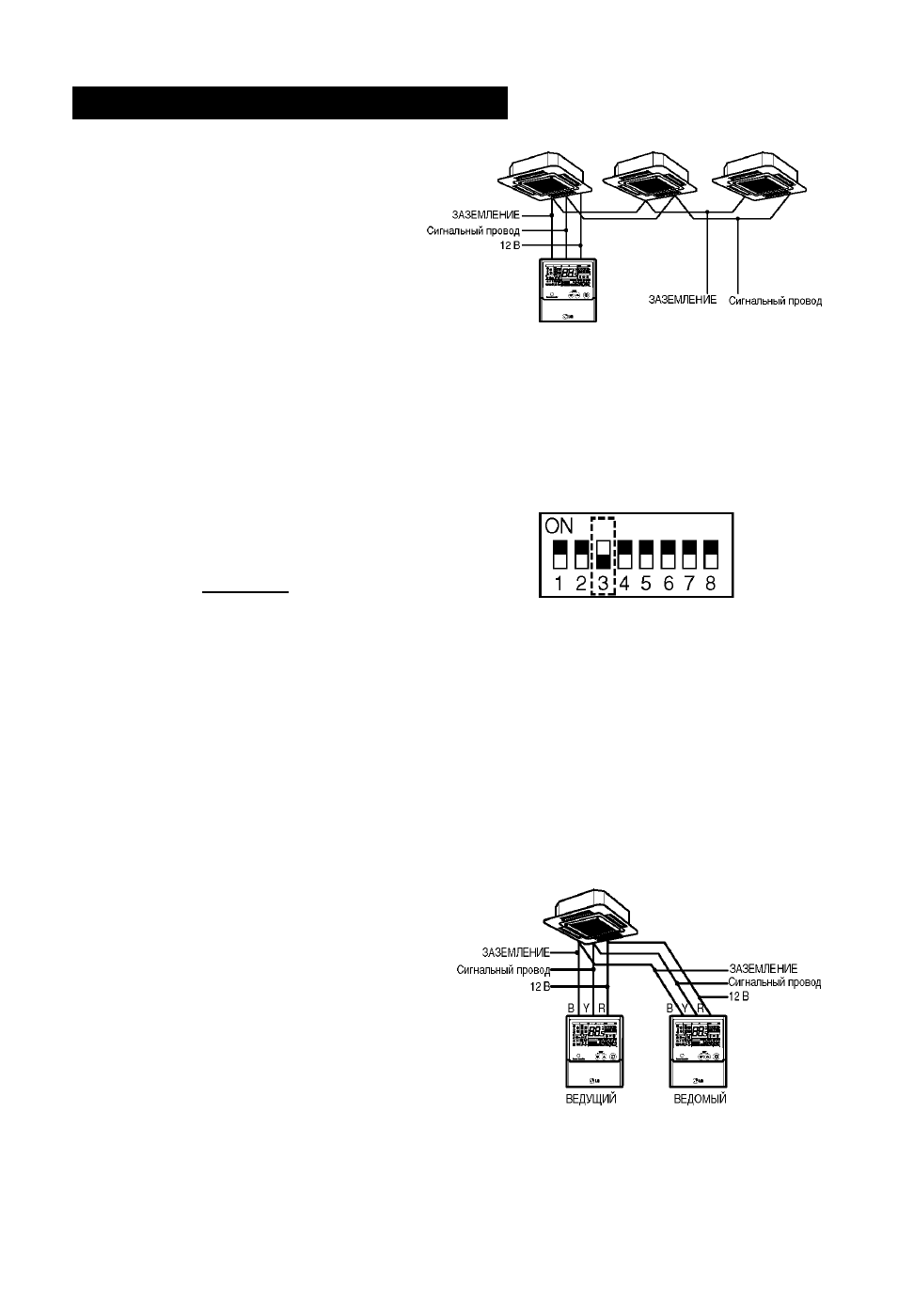

1. Подключение более 2 внутренних блоков к
одному ПДУ следует осуществлять , по схеме на
рисунке справа.
• Если нет связи с внутренним блоком, переключить
блок в положение «ведомого» (slave).
• Проверить наличие связи в соответствии с
инструкцией по эксплуатации.
• В инструкции найти информацию как перевести
устройство в положение ведомого (slave).
При контроле за несколькими внутренними блоками с функцией передачи событий, для которых назначен один
пульт ДУ, следует изменить настройки режимов master/slave с внутреннего блока.
- Внутренние блоки, конфигурация «ведущий/ведомый» продукта после выключения питания внутреннего блока
(OFF) и далее включения питания (ON) после истечения 1 минуты настройки.
- Для устройств потолочного типа, а также для трубочных агрегатов, измените положение переключателя
внутреннего блока управления процессами.
ON Г";
1 ^3;4 5 6 7 8
#3 выключен: режим master (настройка по
умолчанию)
#3 включен: режим slave
Для устройств, монтирующихся на стену, а также агрегатов, устанавливающихся на пол, измените настройки режимов
master/slave при помощи беспроводного пульта ДУ (см. Руководство пользователя к беспроводному пульту ДУ).
• При установке двух пультов ДУ на один внутренний блок, имеющий функцию передачи событий, задайте им
настройки Master/Slave. (См. Выбор режимов Master/Slave для пульта ДУ). При групповом контроле некоторые
функции, за исключением настройки базовых операций, мощности вентилятора
(минимальная/средняя/максимальная), а также настройки времени и блокировки пульта ДУ, могут быть
ограничены.
2. Подключение более 2 внутренних блоков к
одному ПДУ следует осуществлять в
соответствии со схемой на рисунке справа.
• При подключении более 2 проводных пультов
дистанционного управления к одному
внутреннему блоку, подключать один пульт
дистанционного управления в качестве ведущего
(master), а остальные — в качестве ведомых
(slave), как показано на рисунке справа.
• В разделе «Настройки», описана процедура
конфигурации ведущего/ведомого блока.
• Для некоторых изделий управление группой
блоков не предусмотренно.
<Одновременное подключение 2 проводных
пультов дистанционного управления>
^ Некоторые изделия не поддерживают функцию «Управление группой». Это зависит от
типа изделия. Дополнительную информацию см. в Инструкции по эксплуатации изделия.
Инструкция по монтажу и эксплуатации 7
