Инструкция по монтажу
4. Вставить верхнюю часть ПДУ в
специальные пазы, как показано на
рисунке справа, затем нажать на нижнюю
часть, чтобы закрепить пульт на
крепёжной панели.

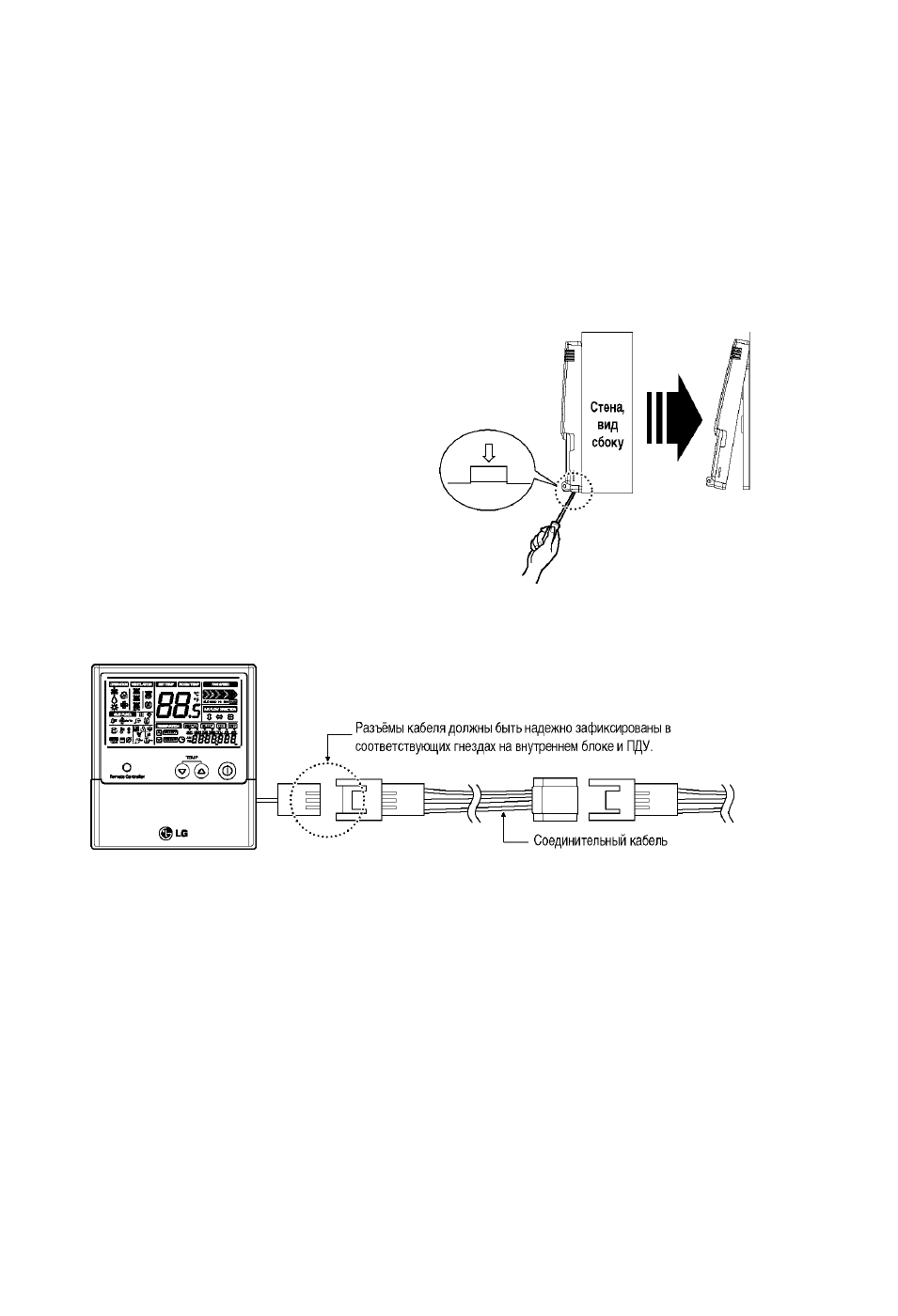

Для того, что бы отсоединить пульт от
крепёжной панели необходимо вставить
отвертку (как показано на рисунке справа) в
отверстие со стрелкой, и потянуть её в
сторону передней панели пульта.
Стена,
вид
сбоку
Стена,
вид
сбоку
Стена,
вид
сбоку
5. Соединительный кабель осуществляет связь между внутренним блоком и Пультом
дистанционного управления (ПДУ).
6. Если расстояние между проводным пультом дистанционного управления и внутренним
блоком более 10 м, необходимо использовать удлинитель.
А ОСТОРОЖНО
Не встраивать Проводной пульт дистанционного управления в стену.
(Это может привести к некорректной работе датчика температуры.)
Не удлиннять соединительный кабель свыше 50 м.
(Это может привести к некорректной коммуникации.)
• При подключении удинительного кабеля необходимо подключать разъёмы к соответствующим терминалам на внутреннем
блоке и на ПДУ.
• Разъемы на удлинительном кабеле строго соответствуют терминалам на блоке и на ПДУ, это позволит избежать ошибки
подключения.
• Технические характеристики кабеля удлинителя: 2547 1007 22# 2-жильный, 3-жильный 5-жильный или более в оплетке.
6 Стандартный проводной пульт дистанционного управления
