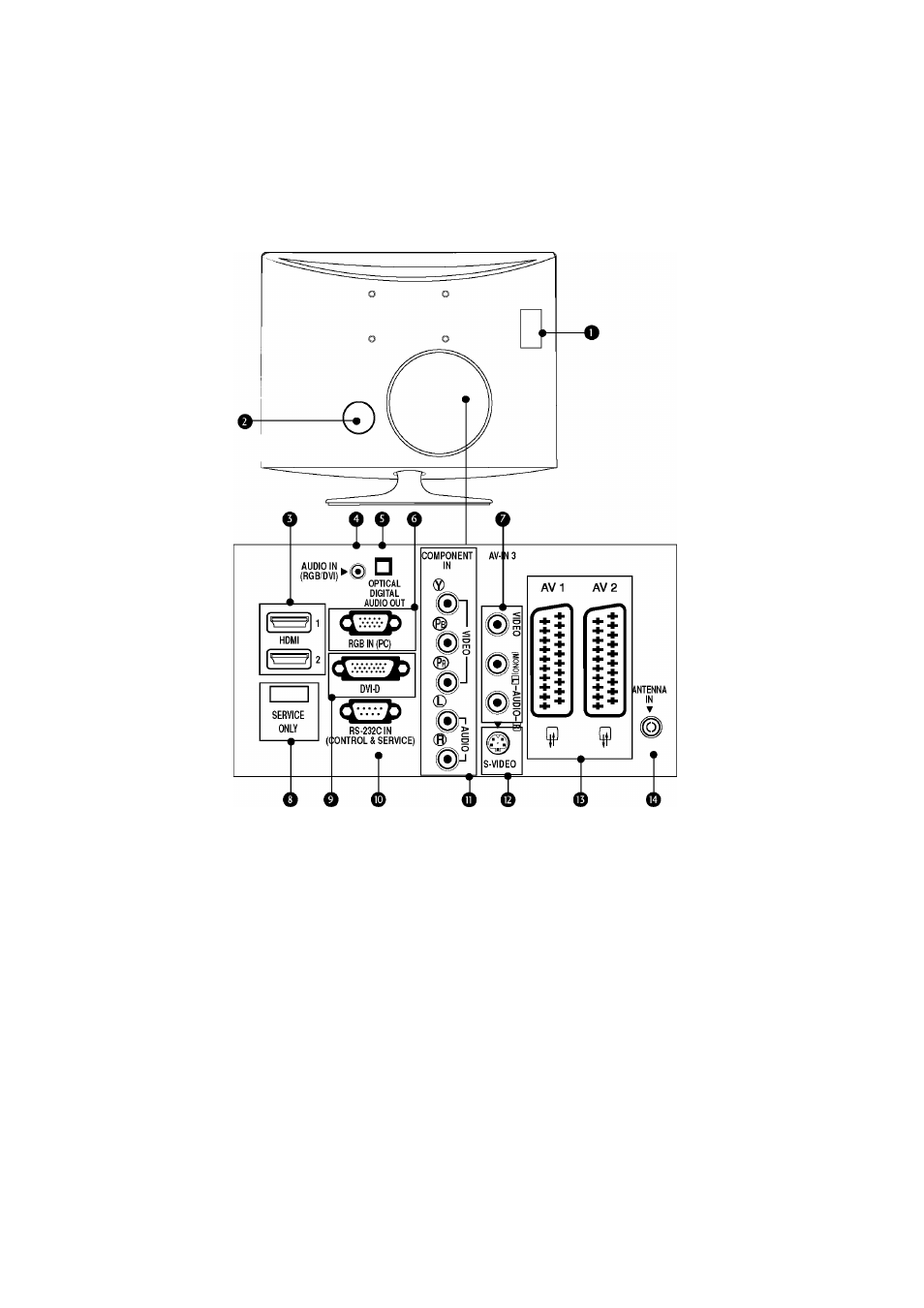

ИНФОРМАЦИЯ О ЗАДНЕЙ ПАНЕЛИ
■ Это упрощенное представление задней панели. Приведенное здесь представление может
отличаться от вашего устройства
ПОДГОТОВКА
<
M237WD
>
О Разъем для карт
^1 PCMCIA (Международная
ассоциация карт памяти для персональных
компьютеров)
(Эта функция доступна не во воех странах.)
О Разъем для кабеля питания
Данное устройство работает на переменном токе.
Рабочее напряжение приведено на странице о
техническими характеристиками. Не пытайтесь
использовать устройство на постоянном токе.
О Видной порт HDMI
Подключите сигнал HDMI к разъему HDMI IN.
Или подключите сигнал DVI (видео) к порту HDMI с
помощью кабеля DVI-HDMI.
О В^д аудиосигнала RGB/DVI
Подключите аудиовыход от ПК.
О Оптический цифровой аудиовыход
Подключение цифрового аудиосигнала от различных
типов оборудования.
О ВХОД RGB(nK)
Подключите выход от ПК.
О Вход аудио/видео
Для приема аудис/видеосигнала ст внешнего
устройства.
О СЕРВИСНЫЙ ПОРТ
О Вход DVI-D
Подключите выход от ПК.
Вхрдной порт RS-232C (УПРАВЛЕНИЕ&ОБС
ЛУЖИВАНИЕ)
Подключите последовательный порт к разъему RS-
232C на компьютере.
ход компонентното ситнала (Component)
Для приема компонентного а^ио/видеосигнала от
устройства.
Вход S-Video
""пя приема выходного сигнала S-Video от устройства
Разъем Euro SCART (AV1/AV2)
Для приема сигнала ст внешнего устройства или
передачи сигнала на внешнее устройство с помощью
кабелей SCART.
<4 Антенный вход
Для подключения внешней антенны.
3
