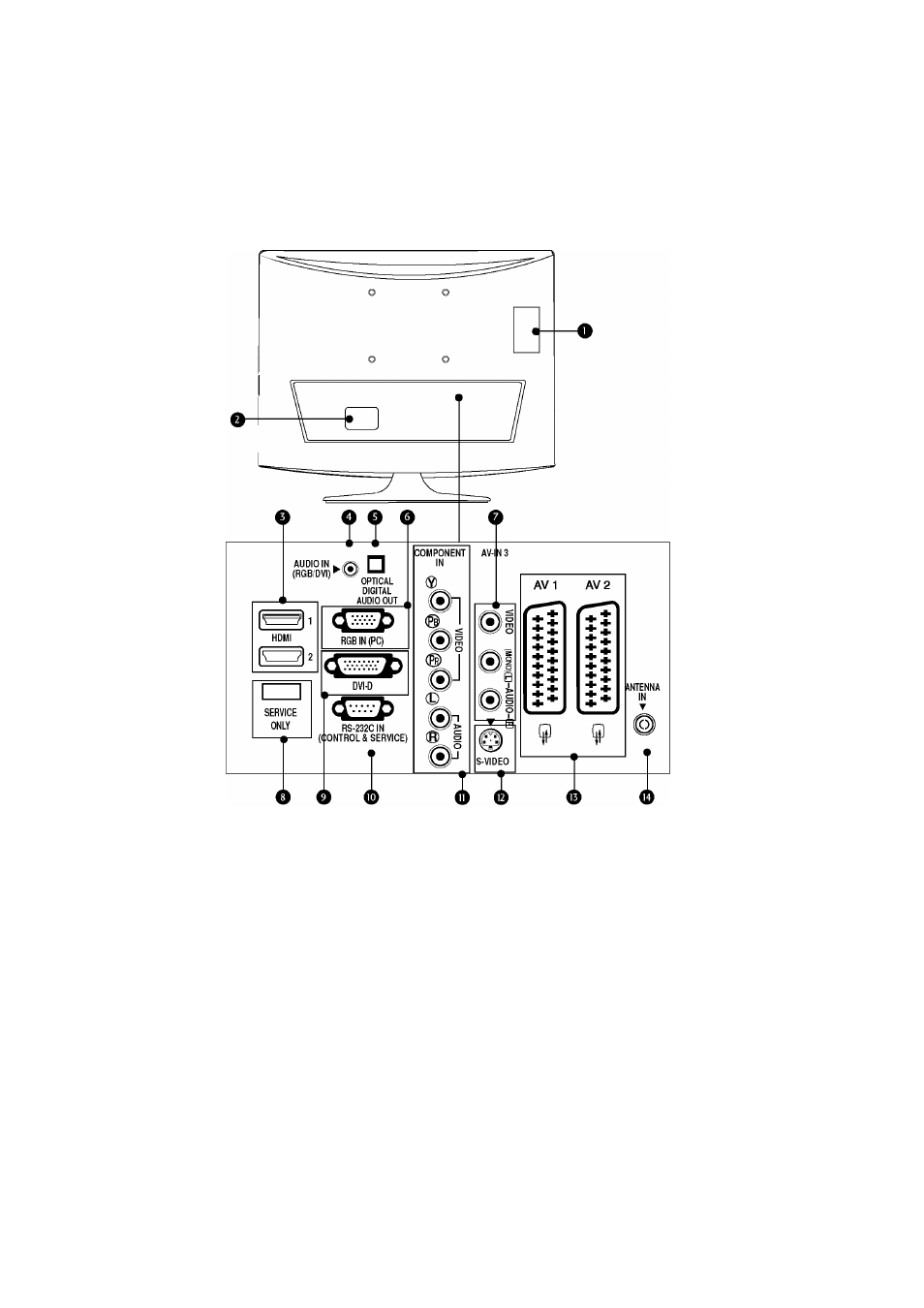

ИНФОРМАЦИЯ о ЗАДНЕЙ ПАНЕЛИ
■ Это упрощенное представление задней панели. Приведенное здесь представление может
отличаться от вашего устройства
р0др0"0—КА
<M197WD/M227WD>
О
Разъем для карты PCMCIA (Международная
ассоциация карт памяти для персональных
компьютеров)
(Эта функция доступна не во всех странах.)
О Разъем для кабеля питания
Данное устройство работает на переменном токе.
Рабочее напряжение приведено на странице с
техническими характеристиками. Не пытайтесь
использовать устройство на постоянном токе.
О Видной порт HDMI
Подключите сигнал HDMI к разъему HDMI IN.
Или подключите сигнал DVI (видео) к порту HDMI с
помощью кабеля DVI-HDMI.
О В^д аудиосигнала RGB/DVI
Подключите аудиовыход от ПК.
О Оптический цифровой аудиовы^д
Подключение цифрового аудиосигнала от различных
типов оборудования.
О ВХОД RGB(nK)
Подключите выход от ПК.
О Вход аудио/видео
Для приема аудис/видеосигнала ст внешнего
устройства.
О СЕРВИСНЫЙ ПОРТ
О Вход DVI-D
Подключите выход от ПК.
00 Входной порт RS-232C (УПРАВЛЕНИЕ&ОБС
ЛУЖИВАНИЕ)
Подключите последовательный порт к разъему RS-
232C на компьютере.
<Dход компонентного сигнала (Component)
Для приема компонентного а^ио/видеосигнала от
устройства.
Вход S-Video
""пя приема выходного сигнала S-Video от устройства
00 Разъем Euto SCART (AV1/AV2)
Для приема сигнала от внешнего устройства или
передачи сигнала на внешнее устройство с помощью
кабелей SCART.
00 Антенный вход
Для подключения внешней антенны.
2
