Настройка внешнего устройства управления

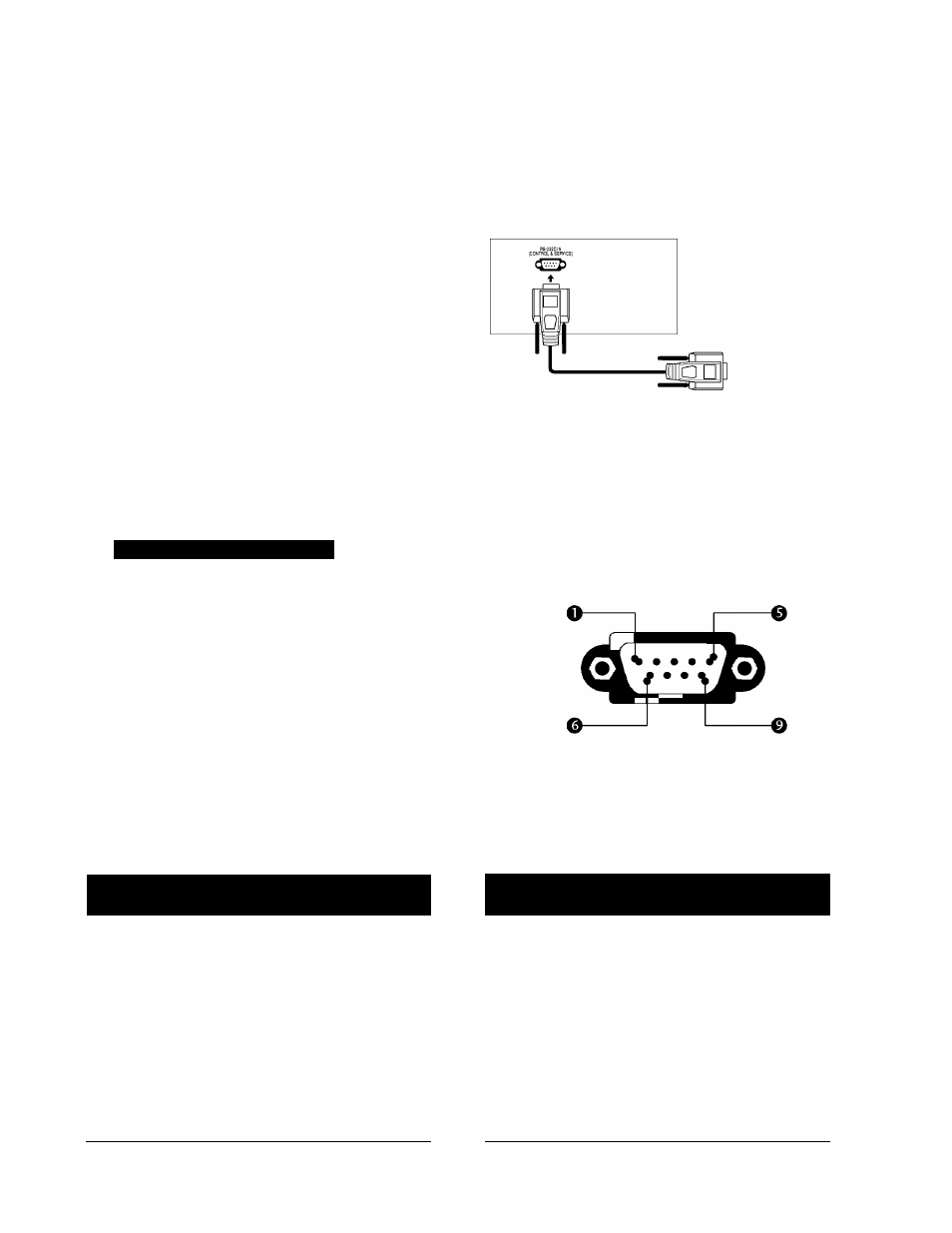

Установка RS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.
ОРИЛОЖЕНИЕ
Ш
Тип разъема; 9-контактный, вилка D-Sub
Номер. Название контакта
1 Нет соединения
2 RXD (прием данных)
3 TXD (передача данных)
4 DTR (готовность терминала)
5 GND (земля)
6 DSR (готовность оборудования передачи данных)
7 RTS (готовность к передаче)
8 CTS (готовность к приему)
9 Нет соединения
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
PC TV
RXD ^----------------- • 3 TXD
TXD ^----------------- • 2 RXD
GND ^----------------- • 5 GND
DTR ^ •--------------- • 6 DSR
DSR ^ •--------------- • 4 DTR
RTS
7 •
--------------- • 8 CTS
CTS ^----------------- • 7 RTS
D-Sub 9 D-Sub 9
3-проводные конфигурации
(нестандартный кабель)
PC TV
RXD 2 •-------- -------• 3 TXD
TXD 3 •-------- -------• 2 RXD
GND 5 •-------- -------• 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS
D-Sub 9 D-Sub 9
