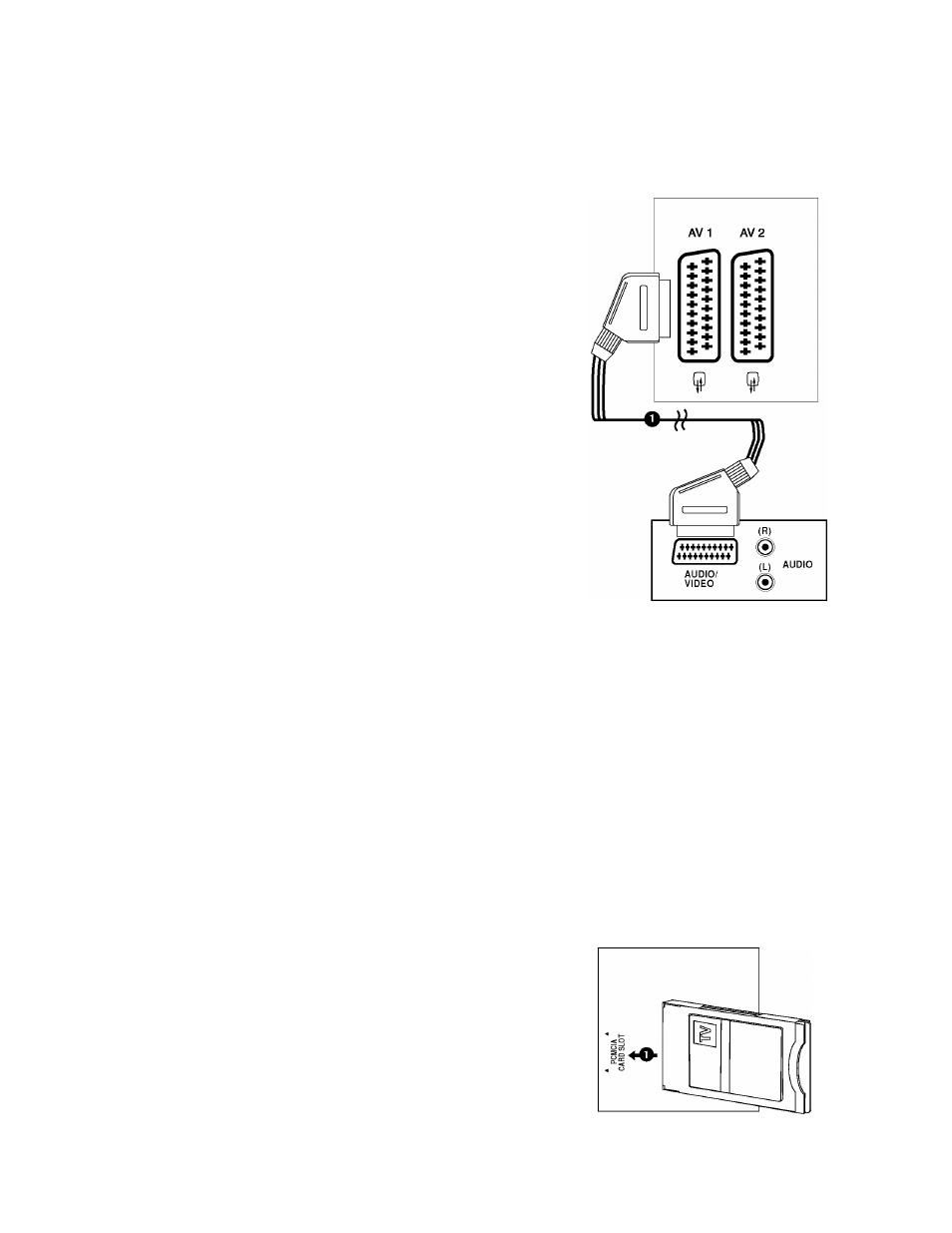

Как правильно подключить кабель SCART
НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ
Подсоедините разъем типа Euro scart (скарт)
видеомагнитофона
к
разъему
Euro
scart
телевизора.
Нажмите кнопку PLAY на видеомагнитофоне.
Если
на
выходной
разъем
вашего
видеомагнитофона
подается
переключающее
напряжение и он подключен к телевизору через
разъем
Euro
scart,
телевизор
автоматически
переключится в режим AV 1. Но если вы хотите
продолжать
смотреть
телевизионную
передачу,
нажмите кнопки D/ E или цифровые кнопки.
Если подключение выполнено через Евро
SCART-разъем AV2, выберите источник
входного сигнала AV2.
В противном случае нажмите кнопку INPUT на
пульте дистанционного управления, чтобы выбрать
режим AV1. На экране появится изображение,
воспроизводимое видеомагнитофоном.
Кроме того, вы можете записывать
принимаемые устройством программы на
видеопленку.
Q
ПРИМЕЧАНИЕ
► Тип сигнала RGB, т.е сигналы красного, зелёного и голубого могут быть только
выбраны для гнезда 1 Euro scart или AV 1. Эти сигналы передаются, к примеру,
платным TV декодером, игровой приставкой или фото CD устройством и т.д.
► Используйте экранированный кабель SCART.
УСТАНОВКА МОДУЛЯ С1
- Для просмотра шифрованных (платных) услуг
режиме цифрового ТВ.
- Эта функция доступна не во всех странах.
Вставьте модуль CI в слот КАРТЫ ПАМЯТИ
PCMCIA (Personal Computer
Memory Card International Association)
устройства, как показано на рисунке.
Дополнительные сведения см. на стр. 39.
15
