28

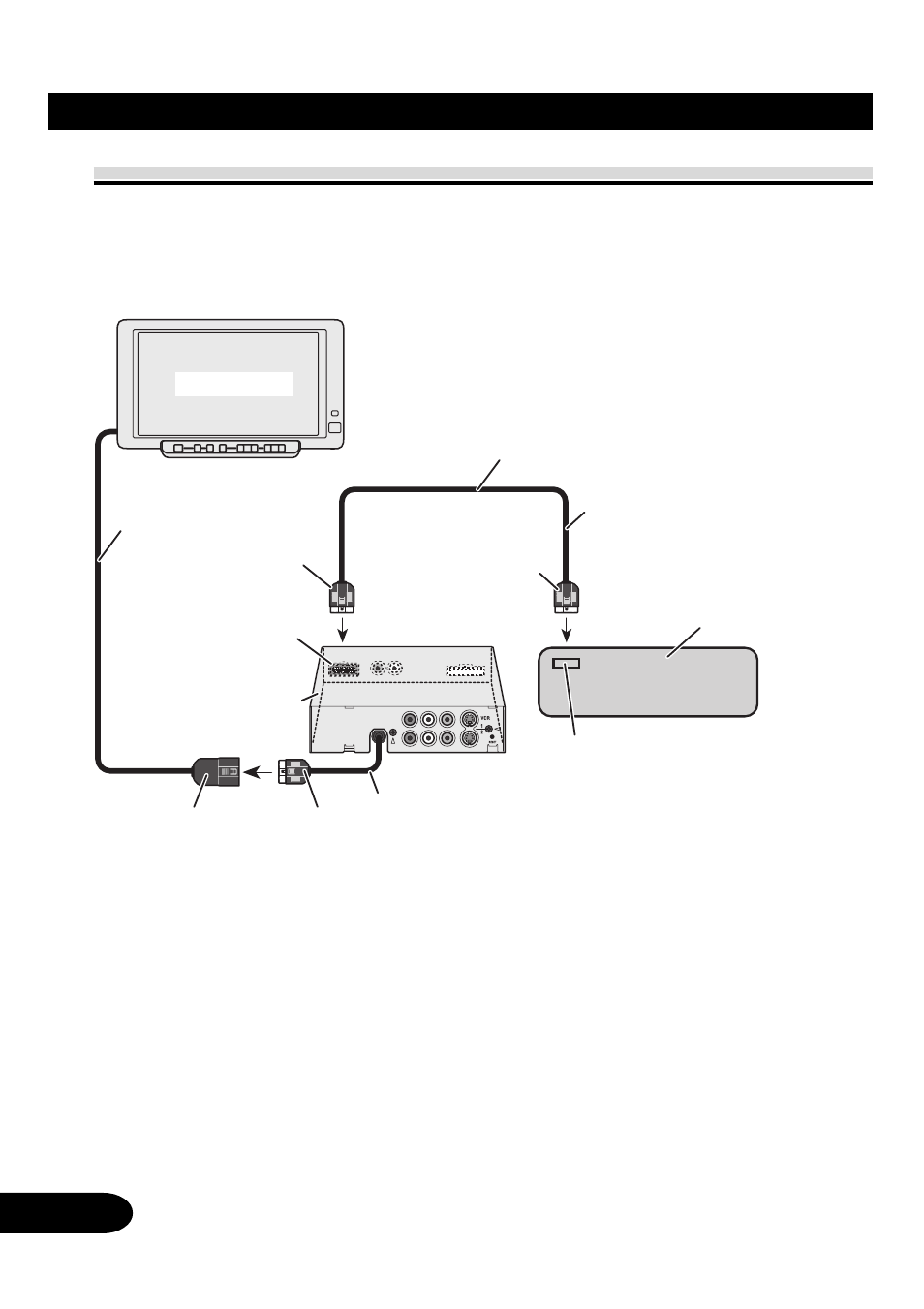

Схема подключения (вход RGB)
Когда это устройство установлено, Вы можете подключить к нему какое-либо продающееся от-
дельно устройство Pioneer.
Дисплей
Кабель RGB (входит в комплект)
Белый
Пурпурный
Вход RGB
(пурпурный)
Скрытый блок
3 м
Зеленый
Навигационная система, основ-
ной аудио/видео блок, скрытый
телевизионный приемник (про-
даются отдельно)
Выход RGB (зеленый)
Подключите к выходу RGB (зеленый)
другого дисплея. (Возможен вывод толь-
ко звука от навигационной системы.)
2,5 м
50 м
Серый
