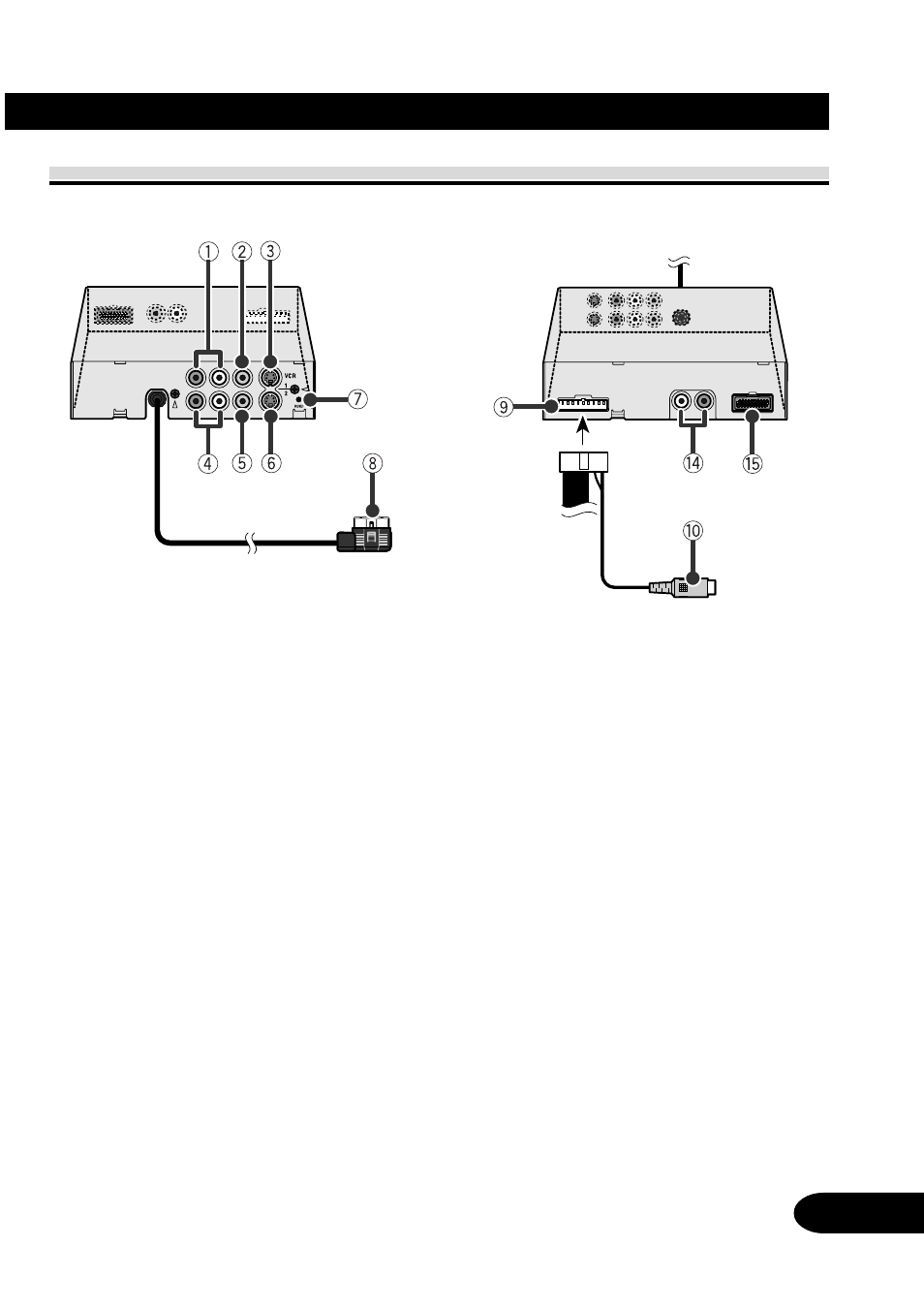

Названия и функции соединительных разъемов
T
T
T
T
T Скрытый блок
1 Аудио вход VCR1 RCA (белый, красный)
Служит для приема стереозвука с видео-
магнитофона, проигрывателя DVD и дру-
гих аудио/видео устройств.
2 Видео вход VCR1 RCA (желтый)
Служит для приема изображения с видео-
магнитофона, проигрывателя DVD и дру-
гих аудио/видео устройств.
3 Вход VCR1 S-VIDEO (черный)
Служит для приема сигнала S-VIDEO, ког-
да дисплей соединен с аудио/видео устрой-
ством, оборудованным разъемом выхода
S-VIDEO.
4 Аудио вход VCR2 RCA (белый, красный)
Служит для приема стереозвука с видео-
магнитофона, проигрывателя DVD и дру-
гих аудио/видео устройств.
5 Видео вход VCR2 RCA (желтый)
Служит для приема изображения с видео-
магнитофона, проигрывателя DVD и дру-
гих аудио/видео устройств.
6 Вход VCR2 S-VIDEO (черный)
Служит для приема сигнала S-VIDEO, ког-
да дисплей соединен с аудио/видео устрой-
ством, оборудованным разъемом выхода
S-VIDEO.
7 Кнопка RESET
Служит для перезагрузки микропроцессо-
ра дисплея. Нажмите при помощи шари-
ковой ручки или другого заостренного ин-
струмента.
8 Выход RGB (белый)
Служит для подключения дисплея.
9 Подача питания
Служит для подключения полученного в
комплекте кабеля питания.
0 Видео выход RCA (желтый)
Служит для подключения к другому аудио/
видео устройству. Изображение, выбранное
на этом дисплее, выводится через эти
разъемы.
- Аудио выход RCA (белый, красный)
Служит для подключения к другому аудио/
видео устройству. Звук, выбранный на этом
дисплее, выводится через эти разъемы.
= Вход RGB (пурпурный)
Используется для подключения навигаци-
онной системы или другого аудио/видео
устройства Pioneer.
