Руководство пользователя

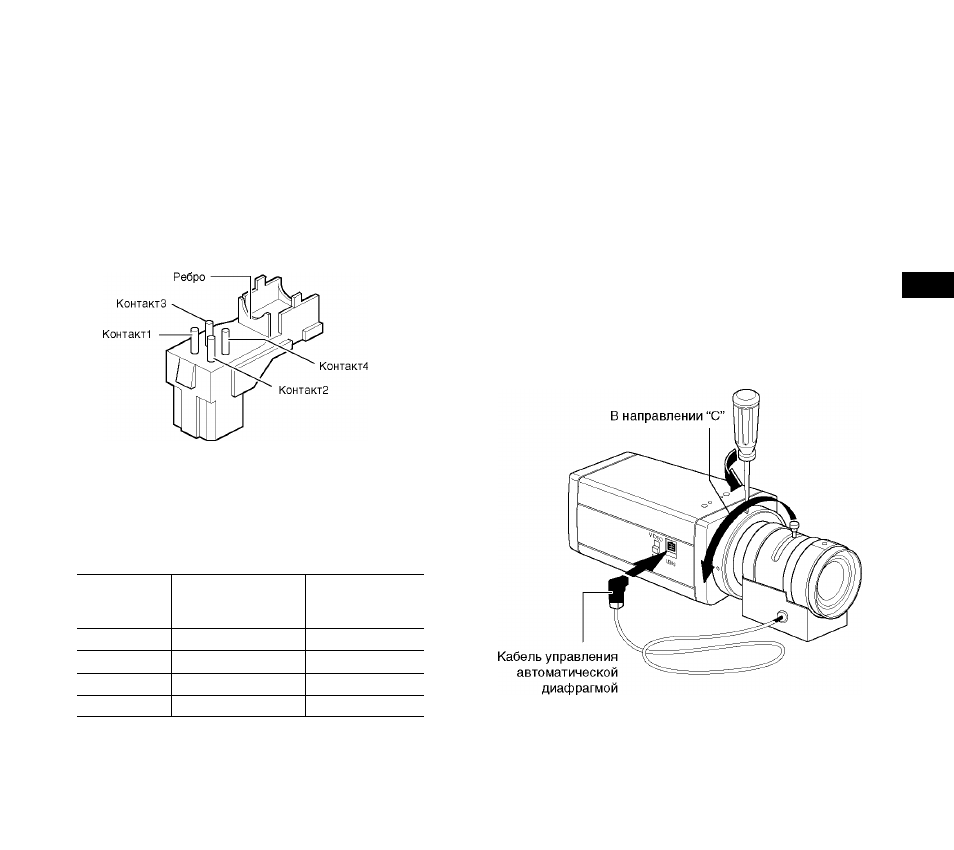

Подключение разъема объектива с
автоматической диафрагмой
Подготовьте разъем для подключения
объектива с автоматической диафрагмой,
который поставляется в комплекте с
видеокамерой.
Подсоедините зачищенные концы проводов
кабеля управления диафрагмой к разъему для
подключения объектива с автоматической
диафрагмой, как показано в представленной
ниже таблице.
П КОНТАКТА
С УПРАВЛЕНИЕМ
ОТ СИГНАЛА
ПОСТОЯННОГО ТОКА
С УПРАВЛЕНИЕМ
ОТ ВИДЕОСИГНАЛА
1
Демпфирующий (-)
Питание (+9 В)
2
Демпфирующий (+)
Не подключен
3
Привод (+)
Видеосигнал
4
Привод (-)
Земля
Руководство пользователя
Установка объектива
Ослабьте винт, фиксирующий кольцо
регулировки заднего фокуса, расположенное
на фланце объектива (отворачивается против
часовой стрелки), и поверните регулировочное
кольцо в направлении метки “С” (против
часовой стрелки) до упора. Невыполнение
этого требования может привести к удару
объектива в ПЗС-матрицу и повреждениям во
время установки объектива.
(РУ)
6
5
