4. Название компонентов
и их назначение
Название компонентов и их назначение

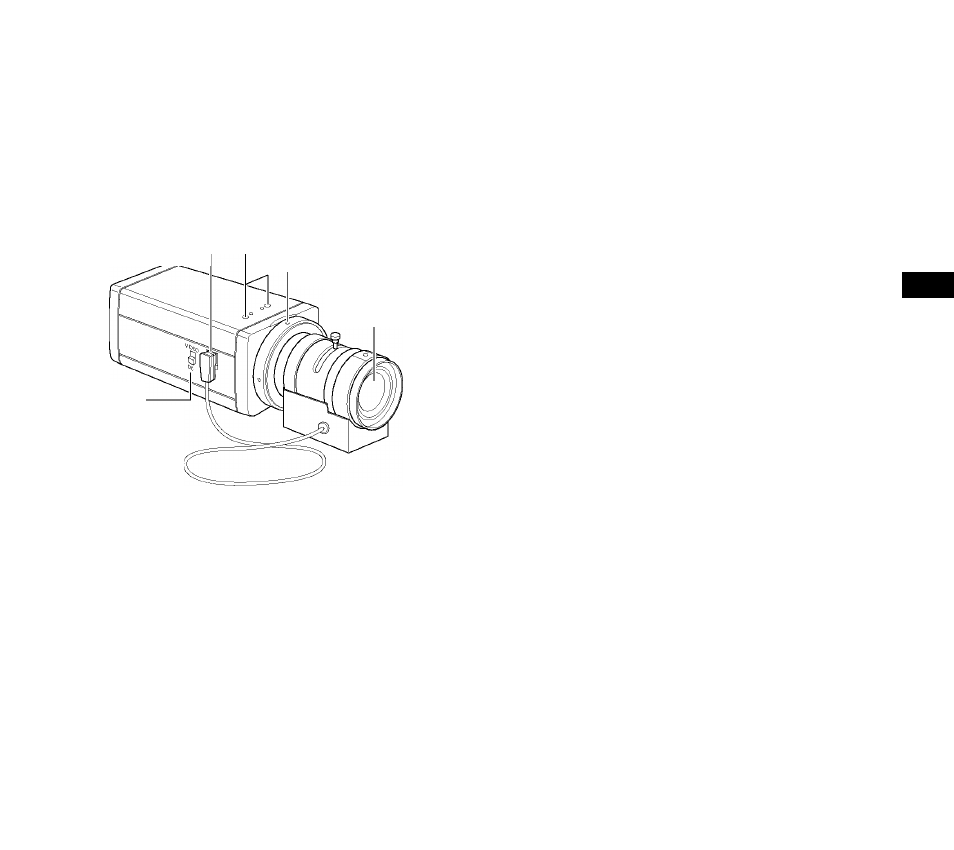

• Вид сбоку
Разъем для подключения кабеля
Отверстия для крепления переходника
управления объектива ^ У
стано
в
очно
г°
кр
°
н
ш
те
и
на
Кольцо регулировки заднего
автоматической диафрагмой
фокуса
Объектив видеокамеры с
автоматической
диафрагмой
Переключатель выбора
типа объектива с
автоматической
диафрагмой
Кабель управления объектива с
автоматической диафрагмоИ
Отверстия для крепления переходника
установочного кронштейна
Эти отверстия используются для крепления с
помощью винтов переходника установочного
кронштеИна, которыИ является частью кронштеИна,
на котором устанавливается видеокамера.
Объектив видеокамеры с автоматической
диафрагмой (по заказу)
Этот объектив устанавливается на видеокамере.
Примечание:.............................................
Пятна грязи с поверхности объектива
видеокамеры следует аккуратно удалять с
помощью специальной салфетки для протирки
оптики или с помощью мягкоИ хлопчатобумажной
ткани, смоченноИ в этиловом спирте.
13
Разъем для подключения кабеля
управления объектива с автоматической
диафрагмой
Через этот разъем на объектив с
автоматической диафрагмой подается
питающее напряжение, необходимое для
управления диафрагмой объектива, а также
управляющий сигнал (видеосигнал или сигнал
постоянного тока), с помощью которого
осуществляется управление диафрагмой
объектива.
I
Кабель управления объектива с
автоматической диафрагмой
По этому кабелю с видеокамеры на объектив
подается сигнал управления диафрагмой.
Кольцо регулировки заднего фокуса на
фланце объектива
Используется для регулировки положения
ПЗС-матрицы с целью получения
сфокусированного изображения.
Переключатель выбора типа объектива с
автоматической диафрагмой (ALC)
С помощью этого переключателя выбирается тип
объектива с автоматической диафрагмой.
DC: Если на камере установлен объектив с
автоматической диафрагмой, управление которой
осуществляется с помощью сигнала постоянного
тока, установите этот переключатель в положение
DC (постоянный ток).
VIDEO: Если на камере установлен объектив с
автоматической диафрагмой, управление которой
осуществляется с помощью видеосигнала,
установите этот переключатель в положение VIDEO
(видеосигнал).
-------------------- 14 ------------------------
(RU)
