Установка комплекта для монтажа на стене (
lw
20M21
c
/
lw
20M22C)

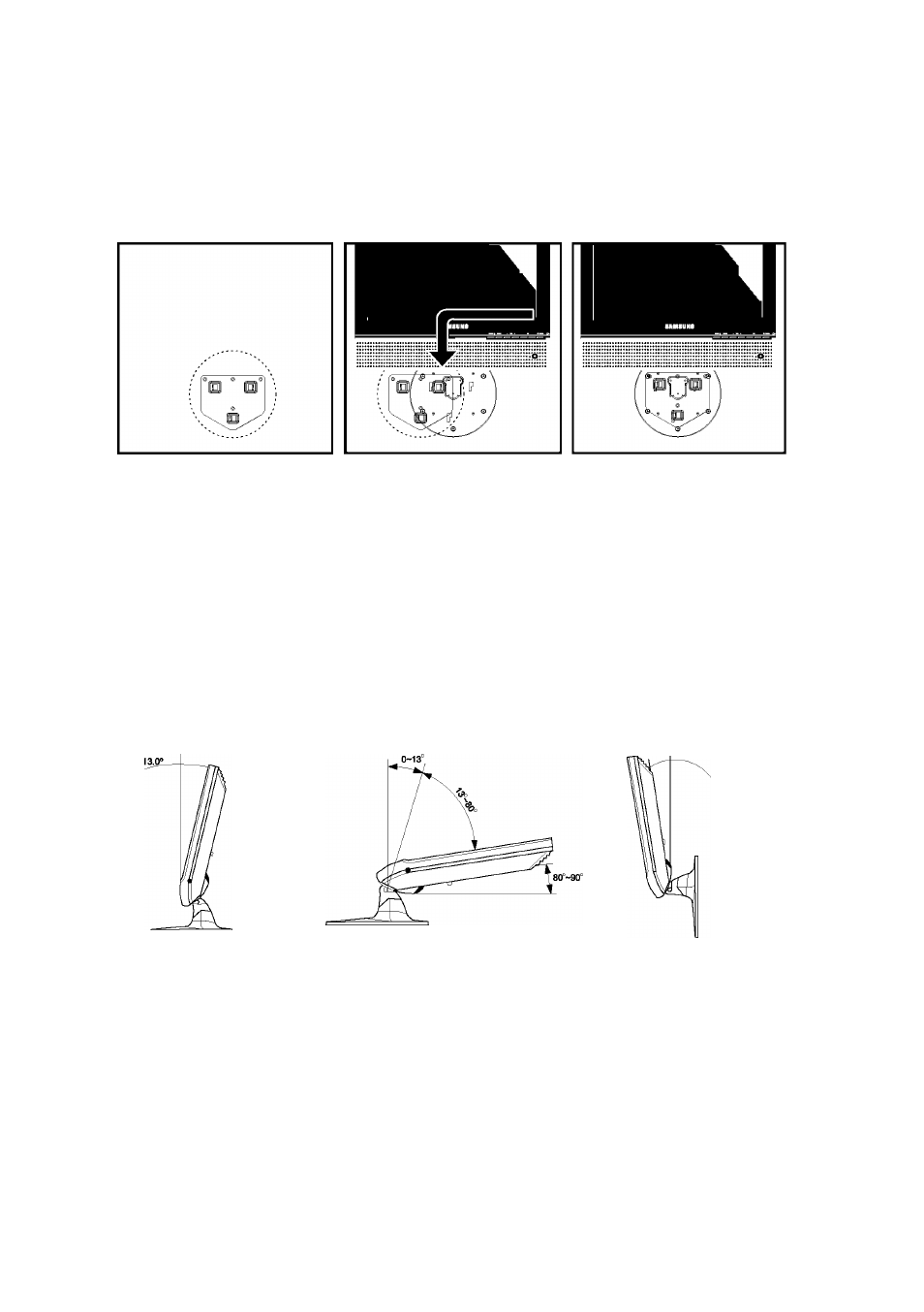

4 Совместите LCD TV с крючками на кронштейне и сдвиньте его в направлении стрелки (влево), чтобы
окончательно закрепить LCD TV на кронштейне.
Кронштейн прикреплен к стене. Навешивание LCD TV на крючки
Установка завершена
5
Завершив установку LCD TV на стене, уберите руководство по установке.
6
Для снятия LCD TV с кронштейна нажмите на него вверх и сдвиньте его вправо.
При необходимости снятия LCD TV с кронштейна при переезде или перемещении его в другое место
установки выполните процедуру < 4 в обратном порядке.
^
Регулировка угла наклона
(1) Диапазон регулировки угла (2) Диапазон регулировки угла
наклона при обычной установке наклона при изменении
LCD TV на подставке
способа установки (1->3, 3->1)
(3) Диапазон регулировки угла
наклона при установке LCD TV
на стене
10
.
0
“
О На рисунке (1) показана регулировка угла наклона (0°~ 13°) при использовании LCD TV обычным
способом (установка LCD TV на подставке).
При чрезмерном наклоне LCD TV может перевернуться, что может привести к его повреждению.
0 На рисунке (2) показана регулировка угла наклона (13°~ 80°) при изменении способа установки LCD TV
на крепление к стене.
О На рисунке (3) показана регулировка угла наклона (0°~ 10°) после крепления LCD TV к стене.
Примечание : На рисунке (2) показан диапазон регулировки угла наклона при изменении способа установки
LCD TV (с установки на подставке на установку на стене или наоборот).
Русский-55
