Установка комплекта для монтажа на стене (

lwi

5

M

23

C/

lwi

7

M

24

C/

lwi

7

M

24

CU)

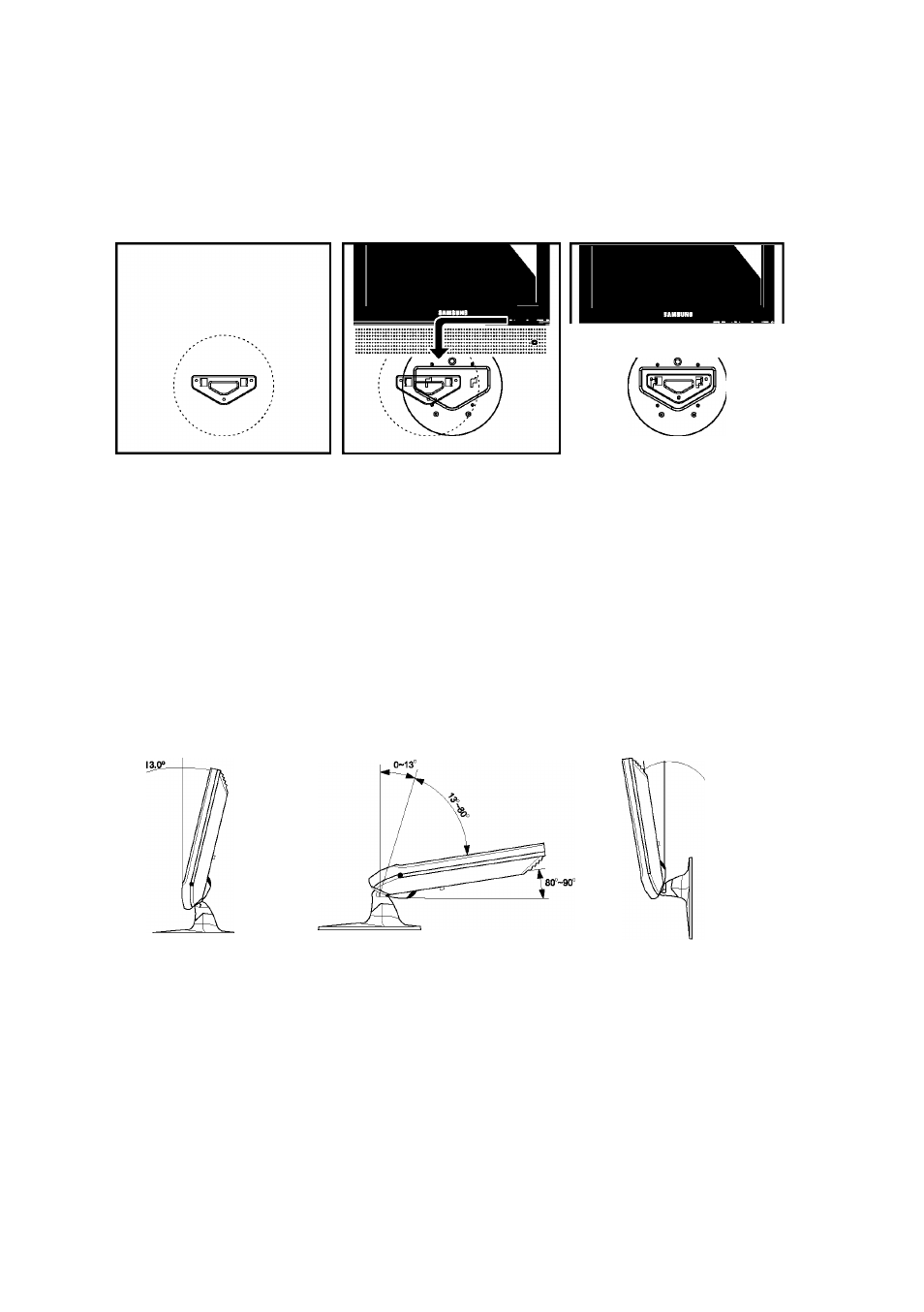

4 Совместите LCD TV с крючками на кронштейне и сдвиньте его в направлении стрелки (влево), чтобы

окончательно закрепить LCD TV на кронштейне.

Кронштейн прикреплен к стене.

Навешивание LCD TV на крючки

Установка завершена

5

Завершив установку LCD TV на стене, уберите руководство по установке.

6

Для снятия LCD TV с кронштейна нажмите на него вверх и сдвиньте его вправо.

При необходимости снятия LCD TV с кронштейна при переезде или перемещении его в другое место

установки выполните процедуру < 4 в обратном порядке.

^

Регулировка угла наклона

(1) Диапазон регулировки угла (2) Диапазон регулировки угла

наклона при обычной установке наклона при изменении

LCD TV на подставке

способа установки (1->3, 3->1)

(3) Диапазон регулировки угла

наклона при установке LCD TV

на стене

10

.

0

"

О На рисунке (1) показана регулировка угла наклона (0°~ 13°) при использовании LCD TV обычным

способом (установка LCD TV на подставке).

При чрезмерном наклоне LCD TV может перевернуться, что может привести к его повреждению.

0 На рисунке (2) показана регулировка угла наклона (13°~ 80°) при изменении способа установки LCD TV

на крепление к стене.

О На рисунке (3) показана регулировка угла наклона (0°~ 10°) после крепления LCD TV к стене.

Примечание : На рисунке (2) показан диапазон регулировки угла наклона при изменении способа установки

LCD TV (с установки на подставке на установку на стене или наоборот).
[Целчок указывает на переход от диапазона угла наклона 1 к диапазону 2 или от диапазона 3 к

диапазону 2 (1->2, 3->2)

Русский-53
