Использование комплекта для монтажа на стене
Примечание : Данный комплект следует использовать для крепления на бетонной стене.
При
необходимости
крепления
на
стену
из
другого
материала
пожалуйста
свяжитесь с местным дилером.
Список комплектующих (Покупаются отдельно)
М4 X L15
О Настенный кронштеймЭ Монтажный кронштейн © Винт : 8 шт.
М4 X L20
О Саморез : 4 шт.
О Дюбель: 4 шт. О Руководство по установке

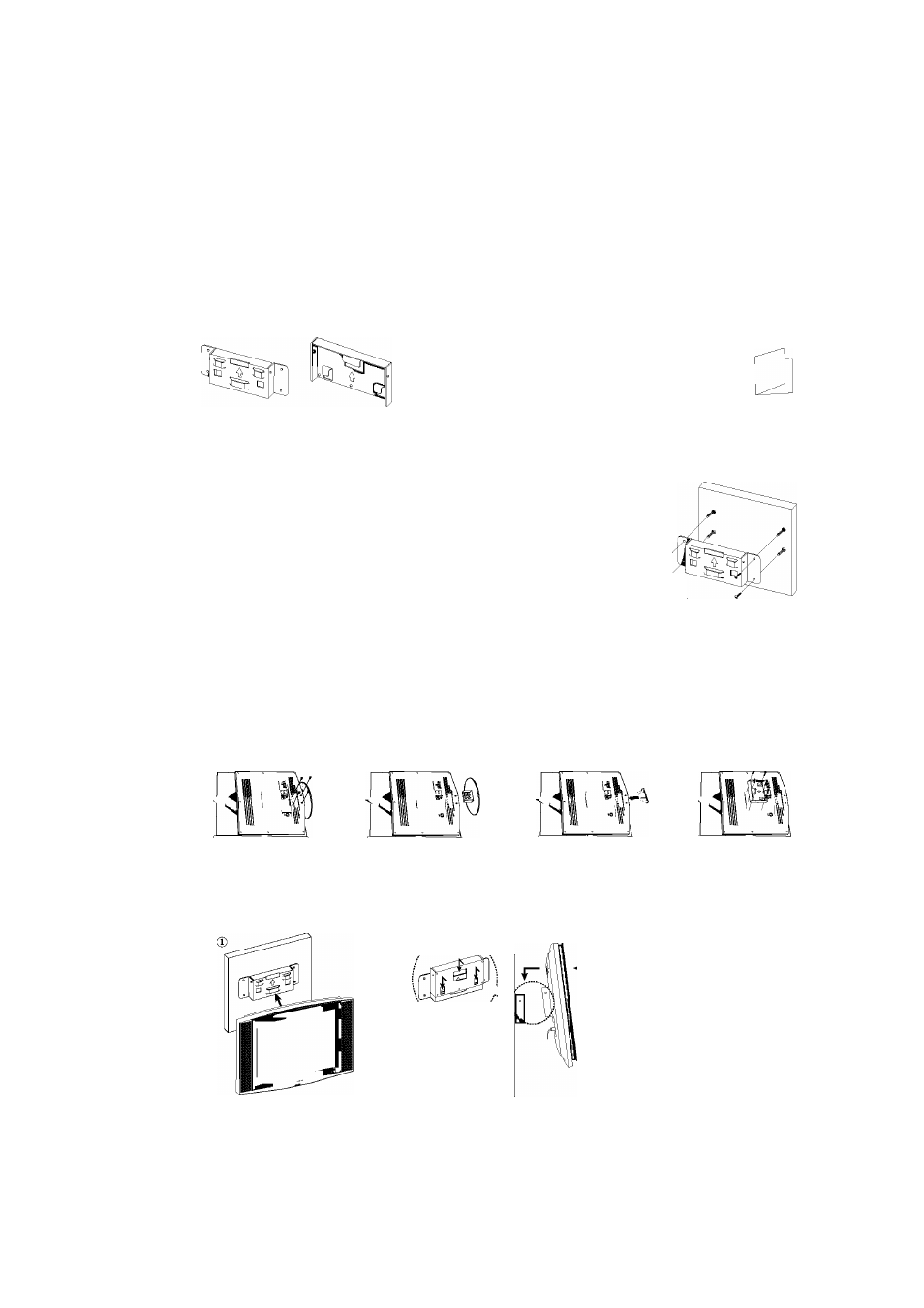

Сборка кронштейна для крепления на стене
Отметьте места для сверления отверстий на стене.
® Просверлите в отмеченных точках отверстия глубиной не менее 35 мм,
используя дрель.
® Вставьте дюбеле в каждое из отверстий в стене.
® Совместив отверстия настенного кронштейн^ с дюбелям^,
прикрепите настенный кронштейн саморезам^ к стене.
.г
Примечание: Если кронштейн будет закреплен непрочно, LCD-телевизор может упасть.
2® Выключите электропитание и отключите шнур от розетки.
® Положите телевизор на стол экраном вниз, подложив под него мягкую ткань или
подушку.
® Вывинтите 4 винта с задней стороны телевизора.
® Отсоедините подставку от телевизора.
® Закройте отверстие в нижней части специальной крышкой.
® Прикрепите монтажный кронштейн к задней стороне телевизора и заверните винт^.
®
^ Вставьте 3 выступа монтажного кронштейн^ в углубления настенного кронштейну.
® Скрепите между собой монтажный кронштейу и настенный кронштейу винтамУ.
\и
Русский-54
