Соединительная панель
0

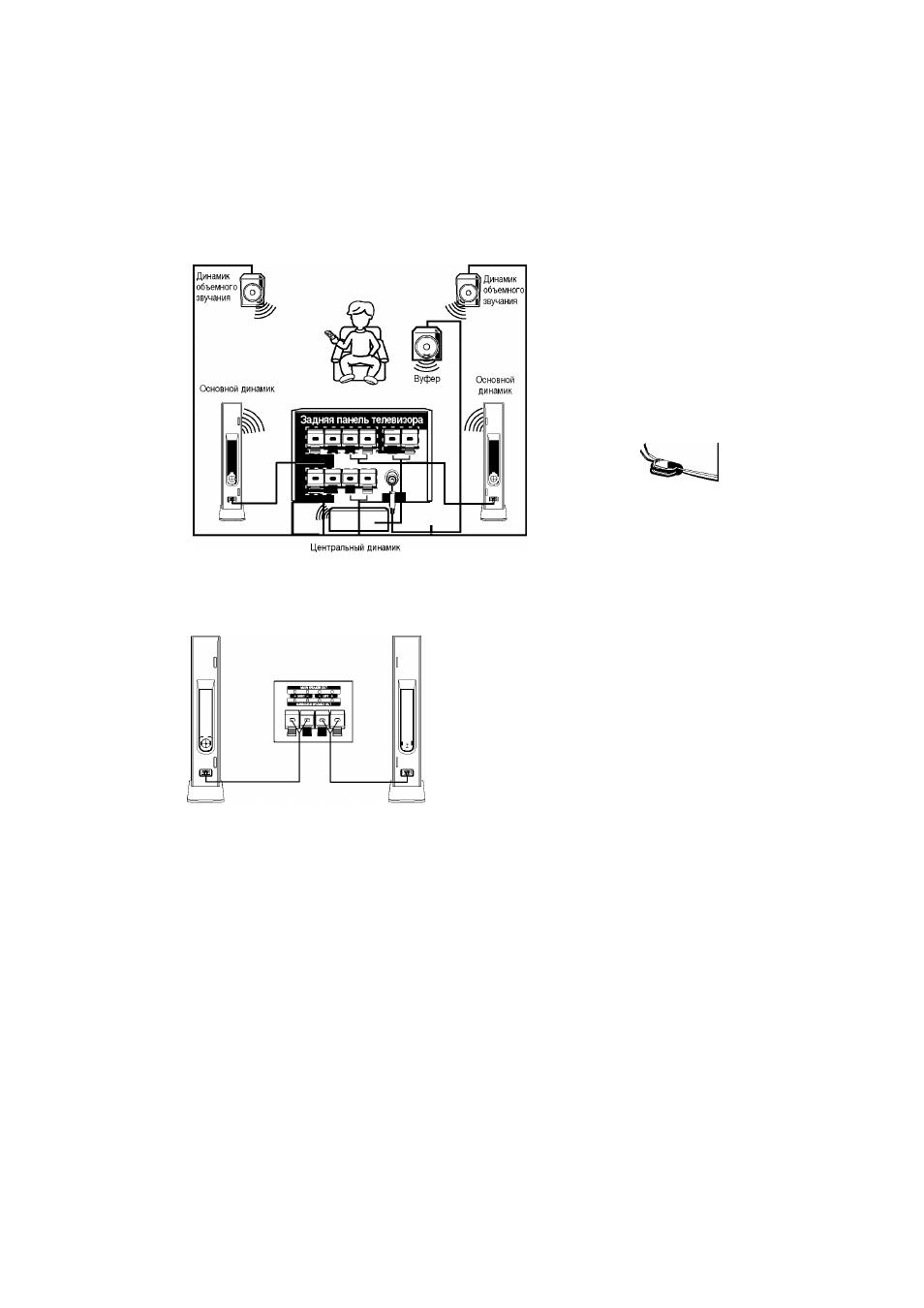

Подключение динамиков для домашнего кинотеатра (5.1 Channel Speakers)
Другие динамики (объемного
звучания/центральный/сабвуфер):
Подключите аудиокабель каждого
динамика к выходному разъему для
динамиков(объемного звучания
10
/центральный 12 /сабвуфер ф),
расположенному на задней панели
телевизора, убедившись в
соответствии полярности (+, -).
^ Намотайте кабель
динамика на сердечник
два раза или более.
О Основной динамик: Когда динамики отделены от телевизора
Подключите аудиокабели динамиков к
выходным разъемам основного динамика,
расположенным на задней панели телевизора,
убедившись в соответствии полярности (+, -).
^ Динамики ДОЛЖНЫ иметь номинал
больше, чем 10 Ватт (импеданс 8 Ом).
О Основной динамик: Когда динамики присоединены к телевизору
Ш'
|н«
©
Установите кронштейны на
динамике и телевизоре.
Соедините динамик и телевизор
при помощи винтов.
Русский-9
