Установка настенного кронштейна
Присоединение жидкокристаллического телевизора к кронштейну
Изображенный на рисунке жидкокристаллический телевизор может несколько отличаться от вашего экземпляра.
(Пластмассовые винтовые анкерные болты и винты крепятся одинаково независимо от модели вашего телевизора).
Присоедините пластмассовые винтовые
анкерные болты и винты. (См. рисунок
ниже).

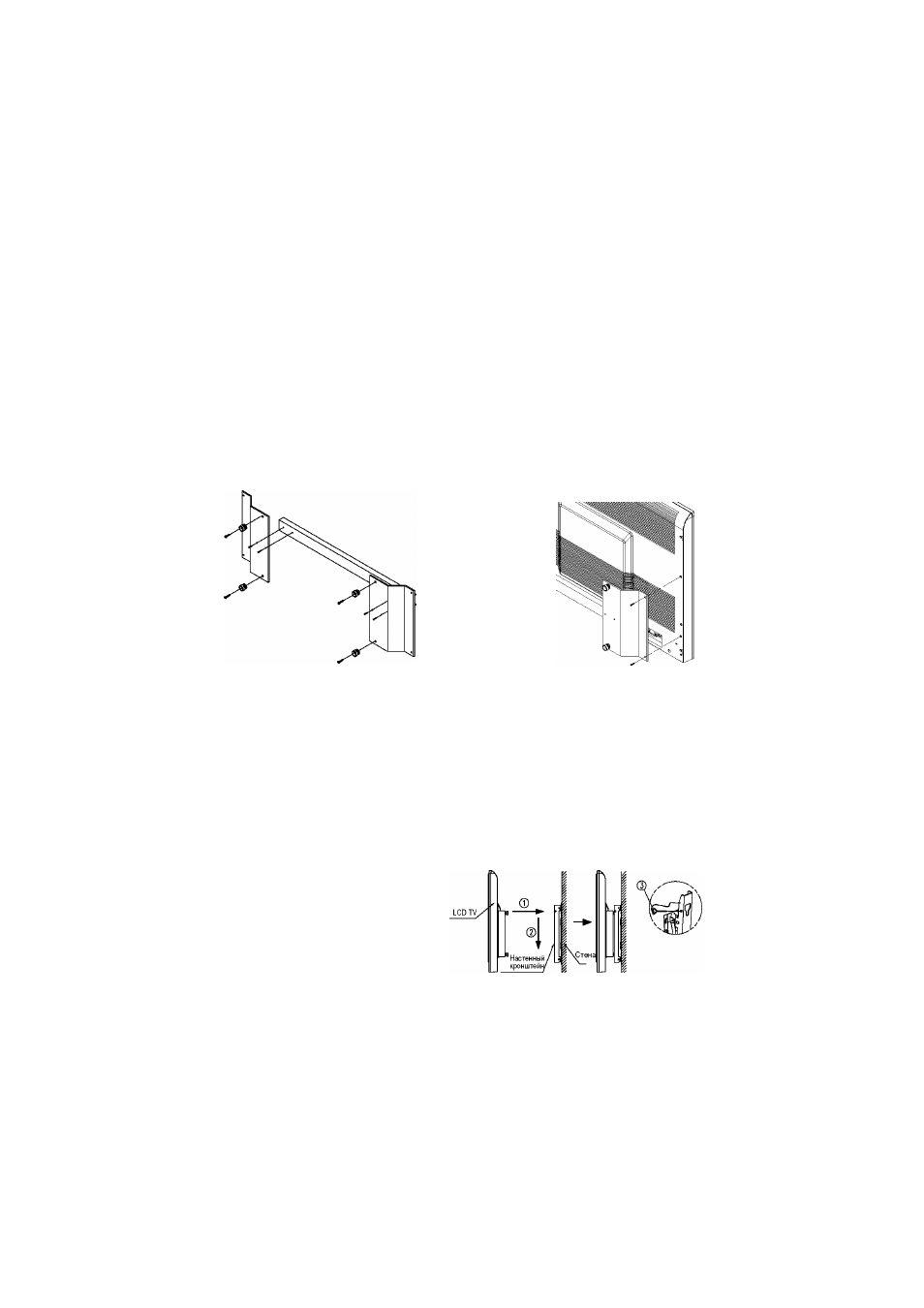

2 Соберите основной кронштейн корпуса как
показано ниже, разместите пластмассовые
винтовые анкерные болты.
1)
Присоедините пластмассовые винтовые
анкерные болты к левой и правой скобам
как указано в пункте 1.
2)
Присоедините скобы кронштейна к левой
и правой скобам как показано на рисунке
слева.
Они являются симметричными в отношении
слева направо и снизу вверх, и порядок
сборки не имеет значения.
Предупреждение
1.
Установка настенного кронштейна должна
производиться профессиональным монтажником.
2.
После того, как жидкокристаллический телевизор
установлен на настенный кронштейн, проверьте с
обеих сторон, что пластмассовые винтовые
анкерные болты надежно закреплены на своих
местах.
3.
В процессе установки и регулировки угла
кронштейна будьте осторожны, чтобы не
повредить пальцы.
4.
В случае ненадежного прикрепления настенного
кронштейна к стене жидкокристаллический
телевизор может упасть и повредить кого-нибудь.
Убедитесь в том, что кронштейн надежно
прикреплен к стене.
3 Соберите основной кронштейн корпуса как
" показано на рисунке в пункте 2 и на рисунке ниже.
4
Вставьте четыре держателя, расположенных на
задней стороне телевизора, в отверстия на
настенном кронштейне, (1) опустите телевизор, (2)
повесьте телевизор на кронштейн. Надежно
закрепите телевизор на настенном кронштейне
при помощи винтов как показано в (3).
4-2
4-3
Русский-55
