Установка устройства
Установка устройства

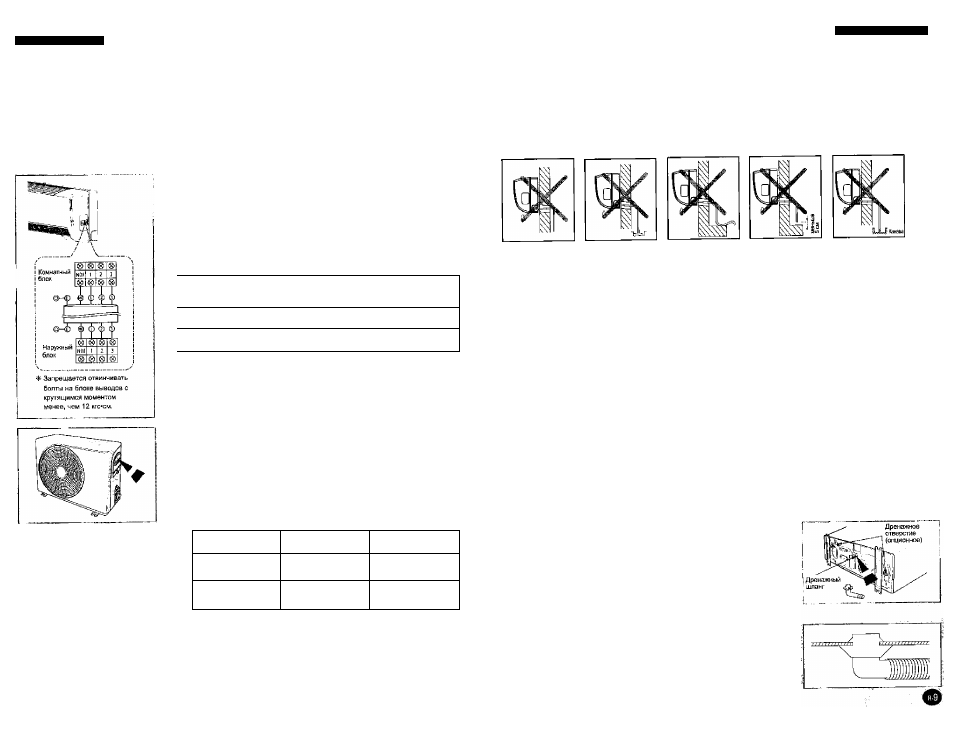

Подключение соединительного кабеля
Дизайн и форма могут быть изменены
в зависимости от модели.
Питание внешнего блока осуществлйется от внутреннего
блока через сборочный кабель. Если внешний блок удален от
внутреннего блока более, чем на 5 метров, необходимо
удлинить кабель. Максимальная длина кабеля составляет
15(20 метров).
1
В случае необходимости, удлините сборочный кабель.
Переместите крышку разъемов в сторону внутреннего блока.
3 Пропустите сборочный кабель через oбpaт>^yю сторону внутреннего
блока и подсоедините сборочный кабель к разъемам, как изображено
на рисунке.
На каждом проводе имеетсй отметка, соответствующая номеру
разъема.
4
Другой конец кабеля пропустите через отверстие в стене
диаметром 65 мм.
5
Закройте крышку коннектора. а1журатно закрутив болты.
6
Закройте крышку разъемов.
7
Переместите крышку разъемного щитка в сторону внешнего блока.
8
Подсоедините кабеля к разъемам, как изображено на рисунке.
> На каждом проводе имеется отметка, соответствующая номеру
разъема.
9
Подсоедините заземляющий провод к зажимам заземления.
10 Закройте крышку разъемного щитка, аккуратно закрутив болть[.
Особенно для российского и европейского рынка, перед установкой,
нужно пров^ить систему питания, чтобы определить импеданс
системы питания, чтобы
гарантировать согласие.
II
Характеристики кабеля питания
Модель
Кабель соединения
Вилка питания или
прерыватель
+ *07*^
-
5С. 0,75тгп"
H05W-F
-
5С, 1,0тгт>^
Н05УУ-Р
Подсоедините кабель питания к вспомогательному
прерывателю цепи. Если каждый из полюсов не удается
подключить к подаче литания, необходимо выполнить
соединение с проводом с контактным отверстием
размером более
3 мм.
Монтаж и подсоединение дренажного шланга к комнатному блоку
При монтаже
дренажного шланга и подсоединении его к комнатному блоку необходимо
обесгтечить, чтобы конденсирующаяся вода правильно стекала наружу. Когда вы пропускаете
дренажный шланг через просверленное в стене отверстие диаметром 65мм, проверьте,
чтобы не возникла ни одна из следующих ситуаций.
НЕ допускайте
подъема
1
шангэ.
НЕ опускайте конец
дренажного шланга в
воду.
НЕ сгибайте шланг в
разных нэпраалениях.
Обеспечьте расстояние
не менее 5 см между
концом дренажного
шланга и землей.
НЕ опускайте конец
дренажного шланга
в канаву.
Чтобы
смонтировать дренеокный шланг, поступайте следующим образом.
1 Если необходимо, подсоедините к дренажному шлангу 2-метровый
удлинительный шланг.
Если вы удлинили дренажный шланг, изолируйте находящуюся в
помещении часть удлинителя дренажного шланга при помощи экрана.
Экран
Установите дренажный наоос в одно из двух отверстий для дренажного насоса,
а затем прочно закрепите конец дренажного насоса с помощью зажима,
1» Заблокируйте остаток, который не будет использоваться,
с помощью резинового буфера.
Дренажный
шланг
\
Удлинитель
дренажнето шланга
4 Пропустите дренажный шланг под трубками для хладагента,
обращая внимание на то, чтобы шланг был натянут.
5 Пропустите дренажный шланг через отверстие в стене, обеспечив, чтобы
он имел уклон вниз, как показано на вышеприведенных рисунках.
Лосле пюго, как вы проведете лрое^ку смонтированных трубок на
отсутствие утечек, дренажный шланг нужно будет надежно
закрепить; более
лодроб^ьге сведения смотрите на стр 13.
Установка и Подсоединение Дренажного Шланга Комнатного Блока
Во время пользования кондиционером в обогревающем режиме,
лед
может скапливаться. Во время разморозки льда,
конденсированная вода должна
правильж? сливаться в дренаж.
1 аставьте дренажную пробку в дренажное отверстие на дне
наружного блока.
>- В нижней части имеются три дренажных отверстия.
Вы можете использовать любое из данных отверстий.
2 Подсоедините дренажный шланг к дренажному затвору.
3 Убедитесь в том. что дренажная вода вытекает правильно.
