Подготовка к установке
Установка устройства

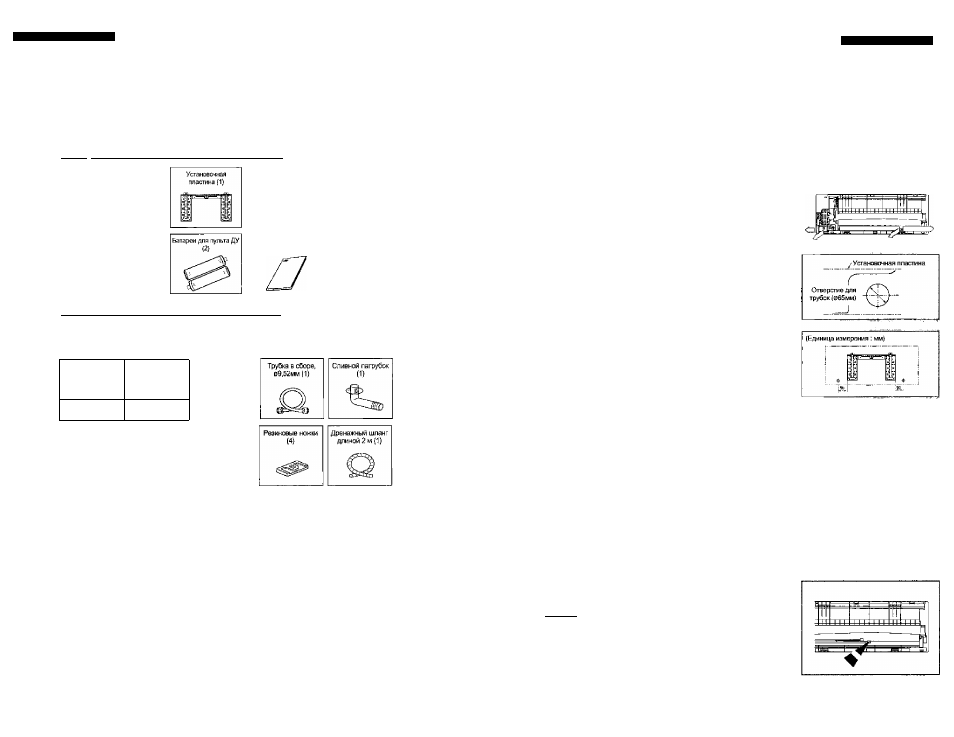

Кондиционер и принадлежности к нему
Монтаж установочной пластины
В комплект поставки кондиционера входят следующие принадлежности.
Количества приведены в скобках.
Прмн;у^пежности. упакованные в коробку комнатного блока
Пульт дистанционного
упраелемия(1)
РуИМОДСТЕО ПОЛЬЭОВаТбЛЙ
и руководство по
уствнобКВ(1)
Принадпежности. упакованные в коробку комнатного блока
В зависимости от модели, в комплект поставки могут входить нижеследующие соединительные
детали. Если они не входят в комплект поставки вашего кондиционера, мы рекомендуем заранее
лриобреслш их перед установкой кондиционера.
5-жил ьнь[й
соединительный
кабель (1)
б'ЖИЛЬНЫЙ
соединительный
кабель (1)
Н05УУ-Р5С, 0.75мм“ Н05УУ.Р5С, 1,0мм’
Трубка в сборе,
об,35мм (1)
РЕТЗ
Пеноиаоляция
трубы (1)
Лента виниловая
шириной 50мм {2}
Самонареэающи
й винт Ш ч 16
|
6
)
Кабельный зажим
(
4
)
Замазка ЮОг (1)
(Э
Расширяющиеся гайки прикреплены к концу каждой входной/выходной трубы испарителя
или клапана.
5-ти проводной кабель является выборочным. Если он не поставлен в комплекте,
используйте стандартный кабель.
Дренажный затвор и
резиновая ножка прилагаются в комплекте только, если кондиционер
поставляется без труб, см. рис. ниже.
Перед монтажом установочной пластины на стене или в
оконном проеме, вы должны определить местоположение
отверстия диаметром 65 мм, через которое будут проходить
кабель, трубки и дренажный шланг при выполнении
соединения
комнатного блока с наружным блоком. Если смотреть на
закрепленный на стене
/комнатный блок спереди, то трубки и
кабель могут быть подсоединены:
^ Справа
4- Слева
♦ Сзади (справа или слева)
1
Определите положение отверстия дпя трубок и сливного шланга с
использованием рисунка справа и просверлите отверстие с
внутренним диаметром 65 мм таким образом, чтобы его стенки
имели небольшой наклон вниз.
2
Если вы крепите комнатный блок ... Выполните Шаги ...
К стене
з.
8 оконном проеме
с 4 по (
3
Прикрепите установочную пластину к стене способом, наиболее
подходящим для массы комнатного блока.
> Если вы крепите установочную пластину к бетонной стене с
помощью анкерчьк болтов, концы анкерных болтов не должны
выступать более, чем на 20 мм.
4
Определите места деревянных стоек, которые вы будете
устанавливать в оконном проеме.
5
Закрепите деревянные стойки в оконном проеме способом,
наиболее подходящим для массы комнатного блока.
Б Прикрепите установочную пластину < деревянным стойкам с
помощью шурупов, как показано на последнем рисунке справа.
Удаление газа из блока
При поставке в комнатный блок закачан инертный газ.
Вследствие этого, перед подсоединением к блоку трубок весь
этот газ
должен быть удален. Чтобы удалить инертный газ,
поступайте следующим образом.
Отверните колпачки, привернутые к концу каждого патрубка.
Результат: Инертный газ выходит из комнатного блока.
Чтобы предотвратить
попадание в лэптрубй’и грязи или
посторонних
предметов ео время установки кондиционера,
НЕ снимайте колпачки полностью до тех пор, пока вы не
будете Зотовы
подсоединять трубки.
