Принятие решения о том, как подключать ваш домашний кинотеатр
Когда вы подключаете аудио или видео системы, необходимо учитывать различные факторы:
♦
Типы разъемов, имеющихся на вашей системе
♦
Соединены ли системы с домашним кинотеатром постоянно (например, приемник
спутникового телевидения) или только время от времени (например,
видеокамера).
Ваш домашний кинотеатр оборудован следующими разъемами:
Разъем
Местоположение Тип
Рекомендуемое применение
Аудио/Видео1
Задняя
панель
SCART
(EURO AV)
Вход/ Выход ♦ Телевизор
♦
Приемник спутникового телевидения
♦
Другой видеомагнитофон
Аудио/Видео2
Вход
Задняя панель
A'л<pecJвп)
SCART
Вход
в
♦ Приемник спутникового телевидения
♦ Другой видеомагнитофон
Выход Аудио
Задняя панель
RCA аудио
Выход
сэ»
♦ аудио система
AUX (дополнит.) Задняя панель
Audio/Video
(аудио/видео)
Вход
♦
Audio in (аудиовход)
♦
Video in (видеовход)
Выход Видео
Задняя панель
RCA
Выход
сэ*
♦ ВИДЕО система
Выход S-VIDEO
Задняя панель
.1.
S-JACK
Выход
3*
♦ Выход S-Video (только DVD)
ВЫХОД НА
ТЕЛЕВИЗОР
Задняя панель
75 Ом
коаксиальный
Выход
сэ*
♦ Телевизор
АНТЕННЫЙ.
Задняя панель
75 Ом
Вход
♦ Антенна
ВХОД
телевидения
пг
коаксиальный
♦ Сеть кабельного телевидения
♦ Приемник спутникового телевидения
Вход
Задняя панель 75 Ом
Вход
♦ РМ Антенна
FM и АМ антенны
лит
коаксиальный
®
♦ АМ Антенна
10
Перед подсоединением аудио или видео системы к вашему домашнему кинотеатру
всегда удостоверьтесь в том, что питание всех компонентов выключено.
За более подробными инструкциями по подключению и мерам предосторожности,
которые следует выполнять при подключении, обращайтесь к документации,
входящей в комплект поставки вашего оборудования.
Подключение
вашего
домашнего
кинотеатра
к
телевизору
с
использованием
коаксиального кабеля

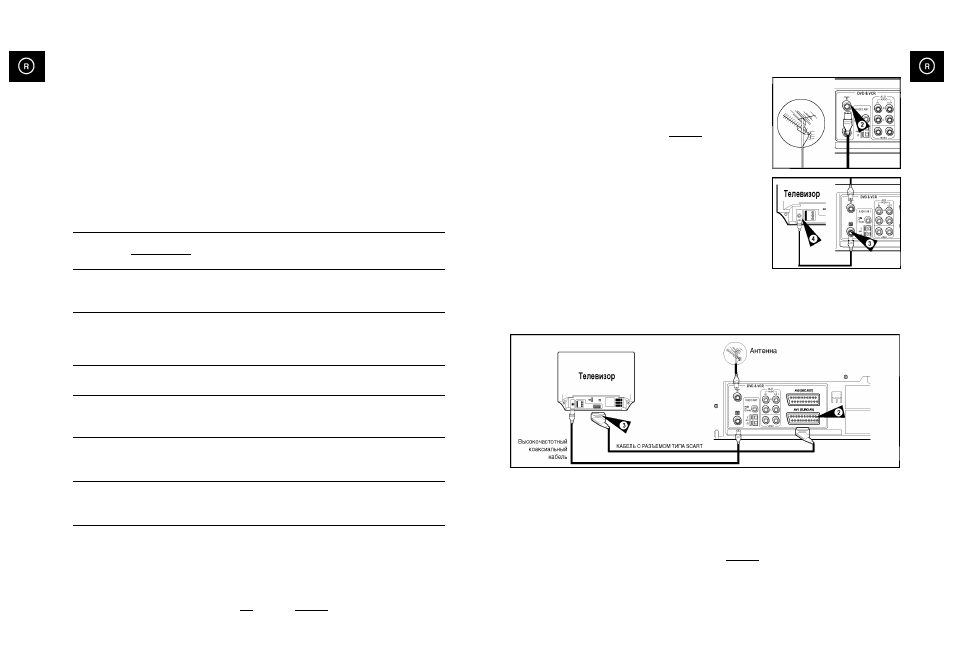

Чтобы принимать телевизионные передачи, телевизионный сигнал
должен приниматься от одного из следующих источников:
♦
♦
♦
♦
Наружная антенна
Комнатная антенна
Сеть кабельного телевидения
Приемник спутникового телевидения
Перед подсоединением кабелей убедитесь в том, что питание
и телевизора, и домашнего кинотеатра выключено.
1
Отсоедините от телевизора кабель, идущий от антенны или сети
кабельного телевидения.
2
Подсоедините этот кабель к 75 Ом коаксиальному гнезду на
задней панели вашего домашнего кинотеатра, маркированному
символом пг.
3
Подсоедините входящий в комплект поставки коаксиальный
кабель к гнезду Ц на вашем домашнем кинотеатре.
4
Соедините другой конец коаксиального кабеля с гнездом на
телевизоре, к которому ранее была подключена антенна.
5
Если ваш телевизор оборудован соответствующими разъемами, то
для обеспечения лучшего качества изображения и звука вы также
можете подключить ваш домашний кинотеатр к телевизору с
использованием кабеля с разъемами типа SCART (смотрите
следующий раздел).
Подключение вашего домашнего кинотеатра к телевизору с использованием
кабеля с разъемами типа SCART
Если ваш телевизор оборудован соответствующими входными разъемами, вы также можете
подключить ваш домашний кинотеатр к телевизору с использованием кабеля с разъемами типа SCART.
За счет этого вы:
♦
Получите изображение и звук более высокого качества
♦
Упростите процедуру настройки телевизора на сигнал от видеомагнитофона.
♦
Вне зависимости от выбранного типа подключения, вы должны обязательно подсоединить
коаксиальный кабель, входящий в комплект поставки. В противном случае вы не сможете
принимать телевизионные передачи при выключенном домашнем кинотеатре.
♦
Перед подсоединением кабелей убедитесь в том, что выключено питание и телевизора, и
домашнего кинотеатра.
1
Подсоедините коаксиальный кабель, как указано в вышеприведенном разделе.
Подсоедините один конец кабеля с разъемом SCART к гнезду AV1 (EURO AV) на задней панели
домашнего кинотеатра.
3
Соедините второй конец кабеля с соответствующими гнездами на телевизоре
11
