Соединительная панель
^ Цвет и форма телевизора могут изменяться в зависимости от модели.

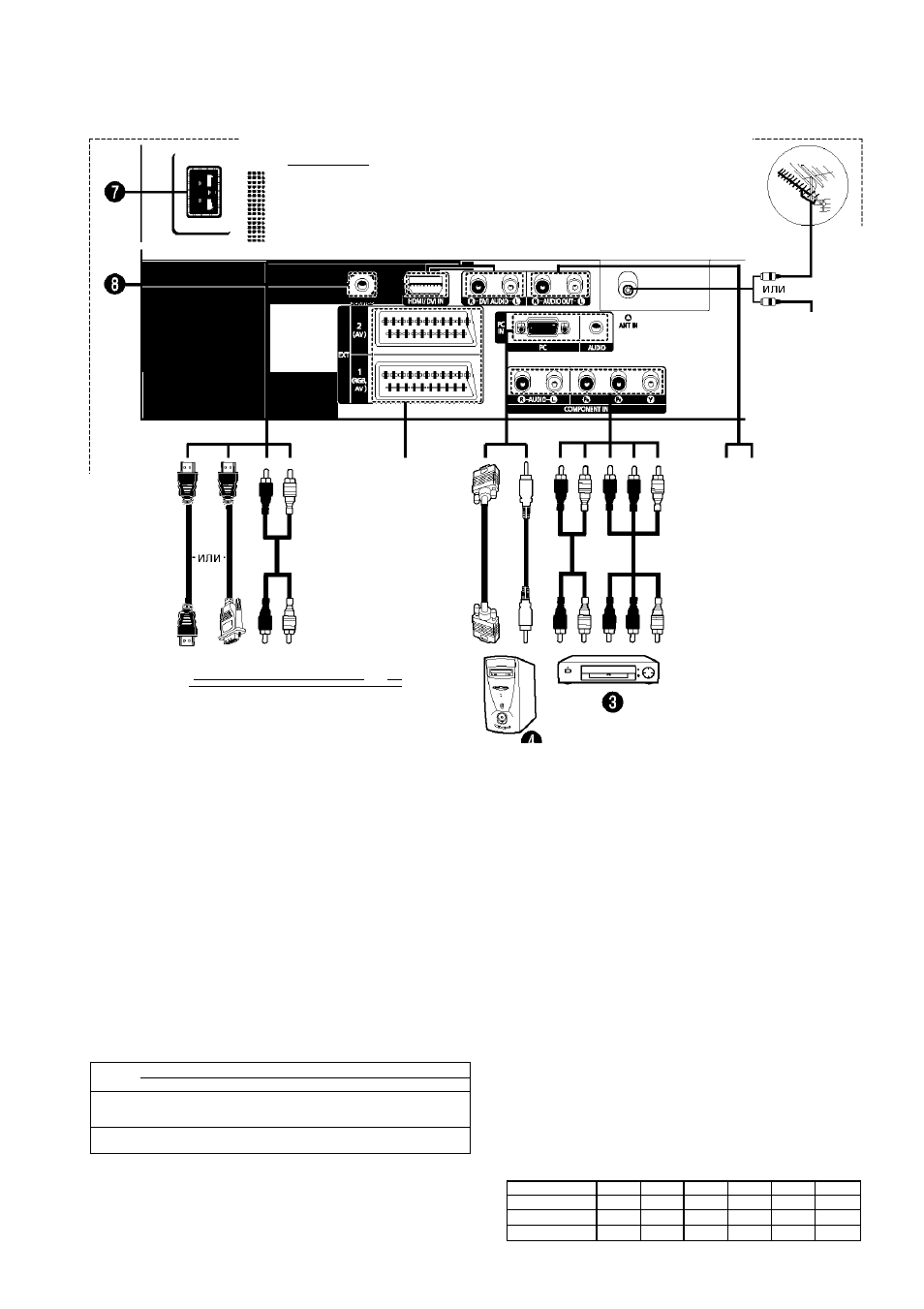

Задняя панель
о
Сеть кабельного
телевидения
it
f°i 1^
О
0
О
^ Подключая видео или аудио систему к телевизору, следите за тем, чтобы все ее компоненты были выключены.
^ Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
о ANT IN VHF/UHF(75Q)
- Разъем для 75-Ом коаксиального кабеля
антенны/кабельной сети.
О Подключение внешних аудиоустройств
- Подключение аудиосигналов от телевизора к
внешнему источнику, например, аудиооборудованию
кабелем с разъемами RCA.
О COMPONENT IN
- Входные разъемы видео (Y/P
b
/P
r
) И аудио (AUDIO
L/R) для устройств с компонентным выходом.
О PC IN / AUDIO
- Подсоединение к разъемам видео и аудио выхода ПК.
0 EXT 1, EXT 2
- Входные и выходные разъемы для внешних устройств,
таких как видеомагнитофон, DVD-проигрыватель,
игровая приставка или проигрыватели видеодисков.
Характеристики входных/выходных разъемов
Разъем
Вход
Выход
Видео Аудио (Л/П) S-Video RGB Видео + аудио (П/П)
EXT 1
✓ ✓
✓ ✓
Доступен только выход
телевизионного сигнала или
сигнала ОТУ.
EXT 2
✓ ✓
✓
Выходной сигнал, который
можно выбрать.
0 HDMI/DVI IN
- Подключите к разъему HDMI устройства с выходом
HDMI. Этот входной разъем также можно использовать
для подключения к устройству с выходом DVI, используя
кроме того раздельные аналоговые аудио входы. Для
такого соединения необходим покупаемый отдельно
кабель HDMI/DVI. При использовании дополнительного
адаптера HDMI/DVI аналоговые аудио входы на телевизоре,
предназначенные для устройства с интерфейсом DVI, могут
принимать входные аудиосигналы левого и правого канала
от устройства с выходом DVI (не совместим с компьютером).
- При подключении данного устройства с помощью разъема
HDMI или DVI к видеоприставке, DVD-проигрывателю,
игровой консоли и т.п. убедитесь, что был установлен
совместимый режим видеовыхода, как показано в таблице
ниже. Несоблюдение этихуказаний может привести к
искажению изображения, его разрыву или исчезновению.
- Не пытайтесь подключать разъем HDMI/DVI к
графической карте компьютера или портативного
компьютера. (При этом отобразится пустой экран)
DVI AUDIO IN L/R
- Аудио (л/п) входы для подключения внешних
устройств с выходом DVI.
О Разъем питания
- Подсоединение шнура питания, входящего в
комплект поставки.
" SERVICE
- Разъем используется только для техобслуживания.
^ Поддерживаемые режимы для входов HDMI/DVI
и Компонентный
480i
480D
576i
576D
720D 1080i
HDMI/DVI 50Hz X
O
X
O
O
O
HDMI/DVI 60Hz X
O
X
X
O
O
Компонентный O
O
O
O
O
O
