Как закрепить кронштейн для монтажа на стене

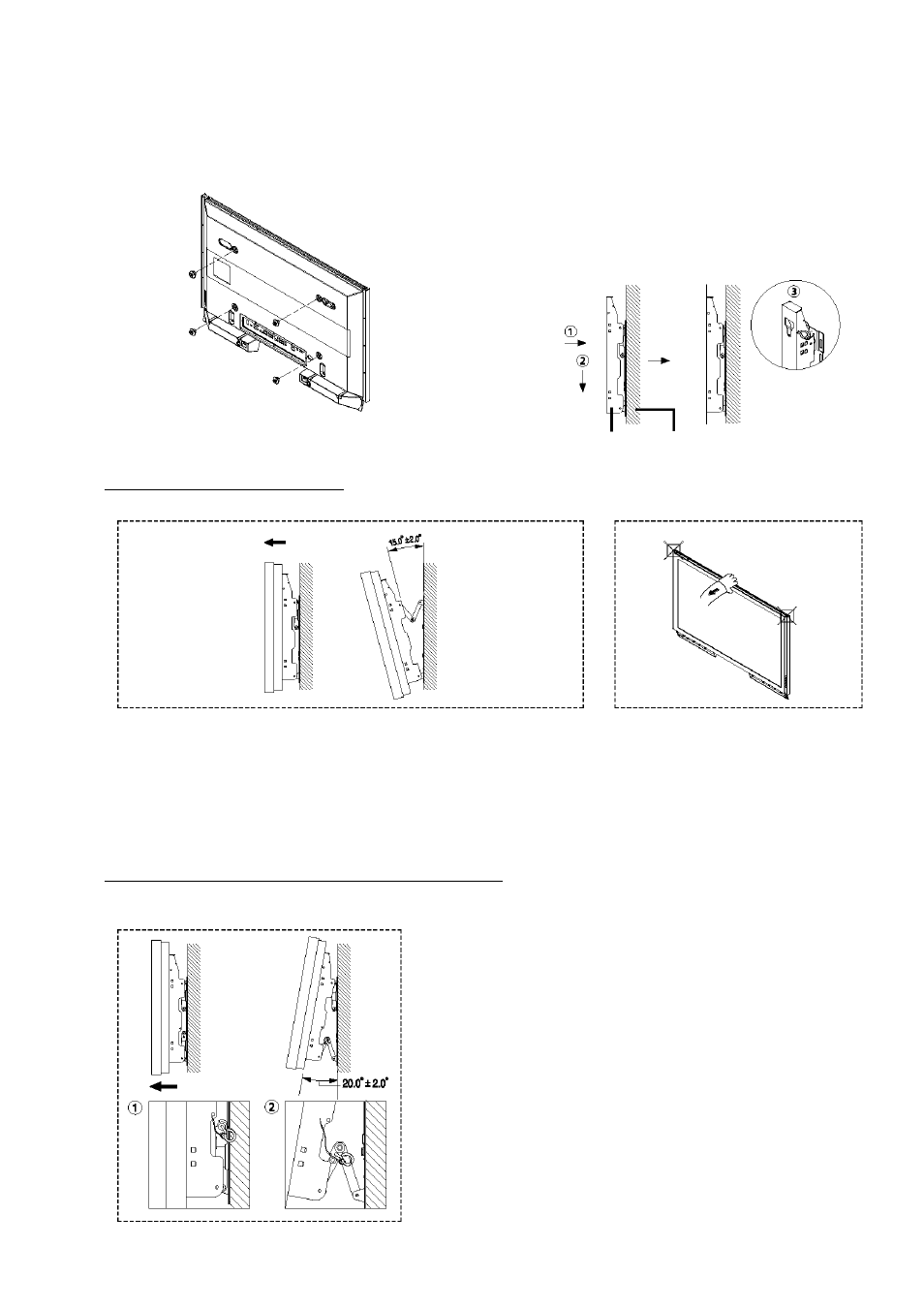

3 Прикрутите пластиковый держатель (см.
рисунок 2) винтами к задней части ПП.
Удалите стопорные штифты. Прикрепите 4 пластиковых
держателя, собранных в шаге (®), к задней панели ПП,
вставив их в направляющие отверстия кронштейна;
вставьте (ф) и, зацепив, опустите (@) для закрепления
ПП на кронштейне, как показано на рисунке. Закрепите
ПП, вставив стопорные штифты для предотвращения ее
падения с кронштейна.
Плазменная панель
Кронштейн
крепления на стене
Стена
Как отрегулировать угол наклона
^ Примечание: закрепите кронштейн на стене, установив его под нулевым углом 0°.
Прикрепите ПП к кронштейну. (См. инструкции,
приведенные выше.)
Установите угол, наклонив верхний край ПП,
прикрепленной к кронштейну, в направлении, указанном
стрелкой. (См. рисунок справа.)
Угол наклона можно установить в диапазоне от 0° до
15°(±2°)
Чтобы отрегулировать угол
наклона плазменной панели,
держите ее за середину (не
держите панель за края).
Подключение внешних устройств к плазменной панели
^ Для подключения к плазменной панели внешних устройств, например, DVD-проигрывателя или
домашнего кинотеатра, выполните следующие действия.
1
Обязательно снимите стопорные штифты, расположенные в
нижней части панели.
^ Если стопорные штифты не удалены, отрегулировать угол
невозможно. Попытка отрегулировать угол, не удалив
штифты, может привести к повреждению панели.
2
Держась за нижнюю часть ПП, вытащите вперед до упора в
направлении стрелки (как показано на рисунке) для
регулировки угла наклона. (0° - 20°, с шагом 2°) Вставьте
стопорные штифты в передние направляющие отверстия с
обеих сторон, как показано на рисунке @.
^ Просмотр телевизора после подключения внешних
устройств Удалите стопорные штифты для установки угла
наклона на 0°, а затем снова закрепите стопорные штифты.
^ В целях соблюдения требований безопасности
необходимо обязательно закрепить плазменную панель
при помощи стопорных штифтов. Если стопорные штифты
не будут установлены, панель может упасть, что
может привести к серьезной травме.
Русский - 29
^
