Выбор способа подключения Выбор способа подключения
Подсоединение к телевизору (с прогрессивной разверткой,
входом цифрового видеосигнала ТВЧ)
Характеристики видеосигнала на выходе DVI
Способ 1
Сигнал с прогрессивной
разверткой
Способ 2
Цифровой видеосигнал
стандарта ТВЧ
ТЕЛЕВИЗОР
DVD-
ПРОИГРЫВАТЕЛЬ
Выход аналогового
видеосигнала
Выход цифрового
видеосигнала
Способ 2

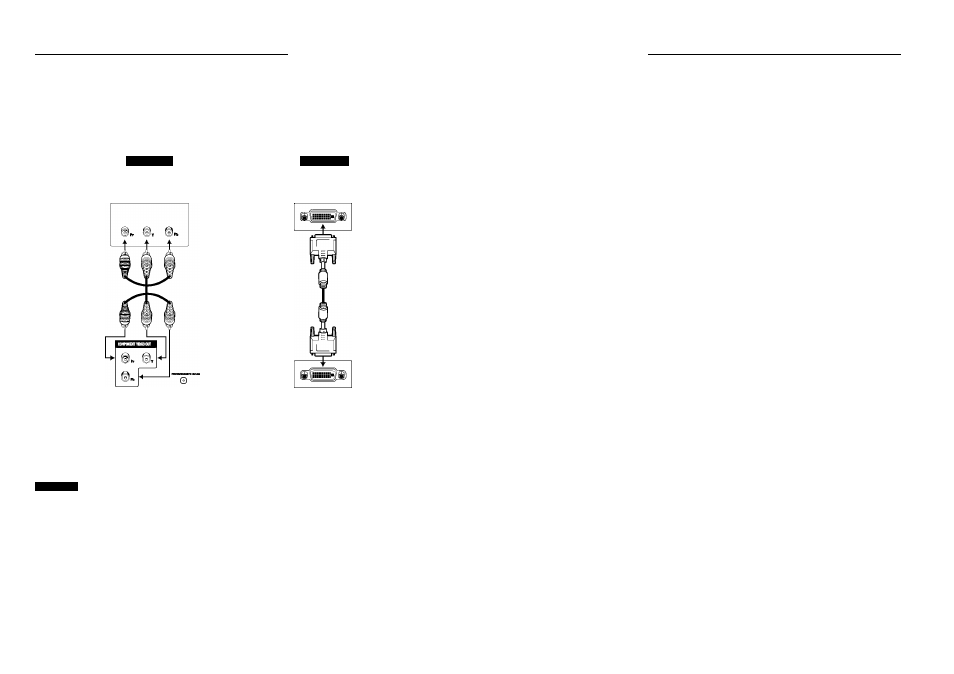

DVD-проигрыватель + телевизор с гнездами для видеосигнала с прогрессивной разверткой
• Воспроизведение диска системы PAL - 576п (576 строк с прогрессивной разверткой)
• Воспроизведение диска системы NTSC - 480п (480 строк с прогрессивной разверткой)
DVD-проигрыватель + телевизор с разъемом DVI
• В зависимости от вашего телевизора, подключение по Способу 2 может отличаться от
указанного на рисунке.
■ Обратитесь к руководству пользователя вашего телевизора, чтобы выяснить, поддерживает ли ваш
телевизор прогрессивную развертку. Если прогрессивная развертка поддерживается, то следуйте
инструкциям в руководстве пользователя по включению режима прогрессивной развертки через
систему меню телевизора.
■ Если кнопкой PROGRESSIVE SCAN (Прогрессивная развертка) включен режим выходного
видеосигнала с прогрессивной разверткой, выходы VIDEO, СКАРТ и S-VIDEO не будут действовать.
Когда вы нажимаете кнопку DVI VIDEO; (воспроизведение диска системы PAL)
1. Когда индикатор кнопки горит “красным” цветом, для выхода DVI выбран сигнал формата 576п.
2. Когда индикатор кнопки горит “синим” цветом, для выхода DVI выбран сигнал формата 720п.
3. Когда индикатор кнопки горит “зеленым” цветом, для выхода DVI выбран сигнал формата 1080ч.
Когда вы нажимаете кнопку DVI VIDEO; (воспроизведение диска системы NTSC)
1. Когда индикатор кнопки горит “красным” цветом, для выхода DVI выбран сигнал формата 480п.
2. Когда индикатор кнопки горит “синим” цветом, для выхода DVI выбран сигнал формата 720п.
3. Когда индикатор кнопки горит “зеленым” цветом, для выхода DVI выбран сигнал формата 1080ч.
■ DVI (Digital Visual Interface)
Интерфейс DVI представляет собой интерфейс, обеспечивающий передачу в цифровой форме
видеосигналов между различными цифровыми устройствами. Используя интерфейс DVI, DVD-
проигрыватель передает на телевизор цифровой видеосигнал, что обеспечивает сочное и
реалистичное изображение на экране телевизора, имеющего гнездо DVI.
■ Описание соединения через интерфейс DVI
Разъем DVI-D: передается только цифровой сигнал.
Разъем DVI-I: передается цифровой и аналоговый сигнал.
■ Хотя в проигрывателе используется разъем типа DVI-I, через разъем DVI-I выдается только
цифровой сигнал.
■ Если телевизор не поддерживает систему защиты HDCP (High-bandwidth Digital Content
Protection), на экране появляется шум типа "снега".
■ Будьте внимательны, так как на разъем DVI похожи различные другие разъемы, например,
VESA PnD, VESA DFD и т.п.
■ Почему мы используем интерфейс DVI?
Обычно в случае аналогового телевизора на его вход видеосигнала (VIDEO IN) подается
аналоговый видеосигнал.
Однако при воспроизведении DVD-диска считываемые с него данные являются цифровыми.
Поэтому при использовании входа аналогового видеосигнала в цифровом телевизоре
требуется цифро-аналоговый преобразователь (в DVD-проигрывателе) и аналого-цифровой
преобразователь (в телевизоре). Во время этих преобразований качество изображения
ухудшается из-за шумов и потерь сигнала. При использовании технологии DVI не требуется
цифро-аналогового преобразования и через интерфейс DVI с вашего проигрывателя на
телевизор передается чисто цифровой сигнал.
■ Что такое система HDCP?
HDCP (High-bandwidth Digital Content Protection) представляет собой систему защиты от
копирования содержимого DVD-диска, воспроизводящийся с которого сигнал выдается через
интерфейс DVI. Она обеспечивает безопасную цифровую связь между источником
видеосигнала (ПК, DVD-проигрывателем) и устройством отображения видеосигнала
(телевизором, проектором и т.п.). Контент шифруется в устройстве, являющемся источником
сигнала, чтобы предотвратить создание нелегальных копий.
