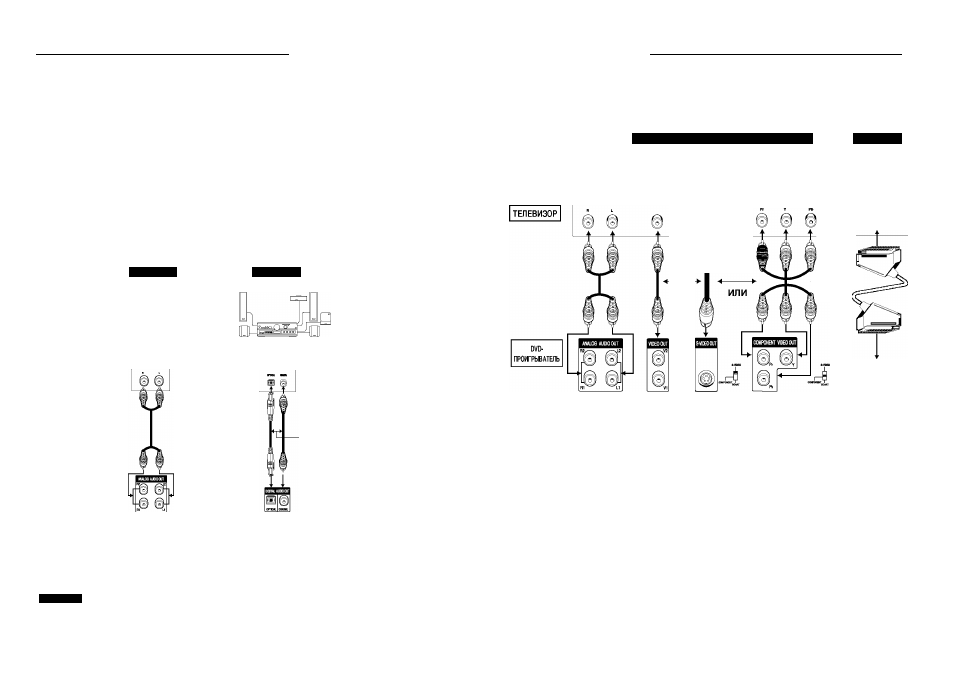

Выбор способа подключения
Выбор способа подключения
Ниже приведены примеры обычно используемых способов подключения
DVD-пpoигpывaтeля к телевизору и другому оборудованию.
^оединени^0телевизоро^^п0^идеосигналу^
Телевизор (обычный, широкоэкранный, проекционный, RGB, и т.п.)
^Передподсоедин^^ем^ОУО-проигрывате^|^
• Перед подсоединением и отсоединением любых кабелей всегда выключайте DVD-проигрыватель, телевизор и
другое оборудование.
• За более подробной информацией о соединении с конкретным оборудованием, которое вы собираетесь
использовать совместно с проигрывателем, обращайтесь к Инструкции для пользователя этого оборудования.
Соединение с аудиосистемой
Способ 1
АУДИОСИСТЕМА
Двухканальный усилитель
Входные гнезда Аудио
DVD-
ПРОИГРЫВАТЕЛЬ
Выход аналогового
аудио сигнала
Способ 2
Декодер системы Dolby Digital
Входное гнездо цифрового аудио
ИЛИ
Выход цифрового
аудио сигнала
Способ
2
DVD-проигрыватель +2-канальный стерео усилитель или
декодер системы Dolby Pro Logic
DVD проигрыватель + Усилитель с декодером системы
Dolby Digital/ декодером системы DTS/MPEG-2
Способ ^1 Способ ^ Н Способ 3
Базовое
Более
Наилучшее
соединение по
Хорошее
качественное
качество
аудио сигналу
изображение изображение
изображения
Способ 4
Наилучшее
качество
изображения
О
О
Кабель
г л
Кабель
аудио^
S-Video
видео "
ИЛИ
Кабель с
разъемами
SCART
(приобретается
отдельно)
◄ ----------------- ►
ИЛИ
Выходные
гнезда
Аудио
Выходное
гнездо
Видео
Гнездо S-Video
Гнезда
компонентного
видеосигнала
Гнездо SCART
DVD-проигрыватель + телевизор с входным гнездом для видеосигнала
DVD-проигрыватель + телевизор с входным гнездом типа S-Video (если переключатель
выхода видеосигнала VIDEO OUT SELECT установлен в положение S-VIDEO)
DVD-проигрыватель + телевизор с гнездами для компонентного видеосигнала
(если ПЕРЕКЛЮЧАТЕЛЕМ ВЫХОДА ВИДЕОСИГНАЛА выбраны выходы компонентного
видеосигнала)
DVD-проигрыватель + телевизор с входным гнездом типа SCART (аудио и видеосигнала) (если
переключатель выхода видеосигнала VIDEO OUT SELECT установлен в положение SCART)
ПРИМЕЧАНИЕ
12
■ Если в качестве выхода видеосигнала выбран разъем СКАРТ (SCART), то выходы S-Video и
компонентного видеосигнала работать не будут.
■ Если в качестве выхода видеосигнала выбраны гнезда компонентного видеосигнала
(COMPONENT), то выход S-Video работать не будет.
■ Если кнопкой PROGRESSIVE SCAN (Прогрессивная развертка) включен режим выходного
видеосигнала с прогрессивной разверткой, выходы VIDEO, S-VIDEO, СКАРТ не будут работать.
