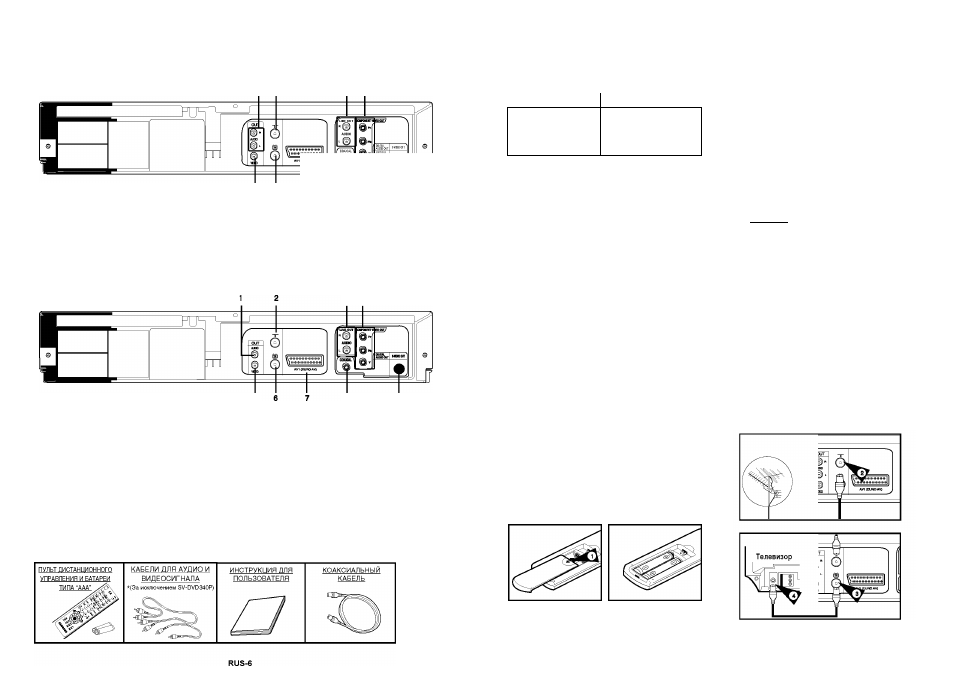

Вид комбинированного DVD-проигрывателя сзади
(SV-DVD645P/SV-DVD641P/SV-DVD546P/SV-DVD541P/SV-DVD440P)
1 2 3 4
1 ГНЕЗДА ВЫХОДА ЛЕВОГО
И ПРАВОГО КАНАЛОВ АУДИО
СИГНАЛА
2 ВХОДНОЕ ГНЕЗДО АНТЕННЫ
3 ГНЕЗДА ВЫХОДА ЛЕВОГО И
ПРАВОГО КАНАЛОВ АУДИО
СИГНАЛА (только DVD)
4 ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
5 6
5 ГНЕЗДО ВЫХОДА ВИДЕО
СИГНАЛА
6 ВЫСОКОЧАСТОТНЫЙ ВЫХОД
ДЛЯ ПОДКЛЮЧЕНИЯ
ТЕЛЕВИЗОРА
7 ГНЕЗДО ВХОД/ВЫХОД AV1
(АУДИ0/ВИДЕ01) (EURO AV)
ТИПА SCART (EURO-21)
8 9 10
8 ЦИФРОВОЙ АУДИОВЫХОД
(КОАКСИАЛЬНЫЙ)
9 ЦИФРОВОЙ АУДИОВЫХОД
(ОПТИЧЕСКИЙ)
★ (За исключением SV-DVD440P)
10 ГНЕЗДО ВЫХОДА S-VЮEO
(SV-DVD340P)
3 4
1 ГНЕЗДА ВЫХОДА КАНАЛОВ
АУДИО СИГНАЛА
2 ВХОДНОЕ ГНЕЗДО АНТЕННЫ
3 ГНЕЗДА ВЫХОДА ЛЕВОГО И
ПРАВОГО КАНАЛОВ АУДИО
СИГНАЛА (только DVD)
5
ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
ГНЕЗДО ВЫХОДА ВИДЕО
СИГНАЛА
ВЫСОКОЧАСТОТНЫЙ ВЫХОД
ДЛЯ ПОДКЛЮЧЕНИЯ
ТЕЛЕВИЗОРА
8 9
ГНЕЗДО ВХОД/ВЫХОД AV1
(АУДИ0/ВИДЕ01) (EURO AV)
ТИПА SCART (EURO-21)
ЦИФРОВОЙ АУДИОВЫХОД
(КОАКСИАЛЬНЫЙ)
ГНЕЗДО ВЫХОДА S-VIDEO
Принадлежности
Вы только что приобрели комбинированный DVD-проигрыватель со встроенным
видеомагнитофоном компании SAMSUNG.
В комплект поставки вашего комбинированного DVD-проигрывателя входят следующие
принадлежности, которые вы найдете в коробке вместе с проигрывателем.
Индикаторы на дисплее
комбинированного DVD-проигрывателя Подключение вашего комбинированного
DVD-пpoигpывaтeля к телевизору с
использованием коаксиального кабеля
1 2 3 4 5
1 1 1 1
DVD©|^|^ i;
J-Q Ш
о
____________________ |_
6
1 Активна дека DVD-проигрывателя
2 Вставлен диск DVD, CD, VCD или SVCD
3 Здесь показывается время, показания счетчика,
оставшееся время или активная дека.
4 Вставлена кассета VHS
5 Активна дека видеомагнитофона
6 Идет запись с таймером или такая запись
запрограммирована.
Установка батарей в пульт
дистанционного управления
Вы должны установить или заменить батареи в
пульте дистанционного управления, когда вы:
♦ Только что купили комбинированный
DVD-проигрыватель
♦ Обнаружили, что пульт дистанционного
управления перестал правильно работать
1 Чтобы снять крышку отсека для батарей на
нижней поверхности пульта, толкните ее в
направлении, указанном стрелкой.
2 Установите две батареи типа AAA, RO3 или
эквивалентные,обращая внимание на
соблюдение полярности:
♦ + на батарее совместите с меткой “+” на пульте
♦ - на батарее совместите с меткой “-” на пульте
3 Возвратите крышку отсека для батарей на
место, совместив ее с направляющими на
Чтобы принимать телевизионные передачи,
телевизионный сигнал должен приниматься от
одного из следующих источников:
♦ Наружная антенна
♦ Комнатная антенна
♦ Сеть кабельного телевидения
♦ Приемник спутникового телевидения
^ Перед подсоединением кабелей убедитесь в
том, что питание и телевизора, и
комбинированного DVD-проигрывателя
выключено.
1 Отсоедините от телевизора кабель, идущий от
антенны или сети кабельного телевидения.
2 Подсоедините этот кабель к 75 Ом
коаксиальному гнезду на задней панели ващего
комбинированного DVD-проигрывателя,
маркированному символом ^^.
3 Подсоедините входящий в комплект поставки
коаксиальный кабель к гнезду [Ц на ващем
комбинированном DVD-проигрывателе.
4 Соедините другой конец коаксиального кабеля
с гнездом на телевизоре, к которому ранее
была подключена антенна.
5 Для обеспечения лучщего качества
изображения и звука также можно подключить
комбинированный DVD-проигрыватель к
телевизору с помощью кабеля с разъемами
SCART, если ващ телевизор также оборудован
таким разъемом (см. след. стр.).
пульте и сдвинув ее до упора.
^ Не смешивайте батареи различного типа
например, марганцевые и щелочные (Alkaline).
RUS-7
