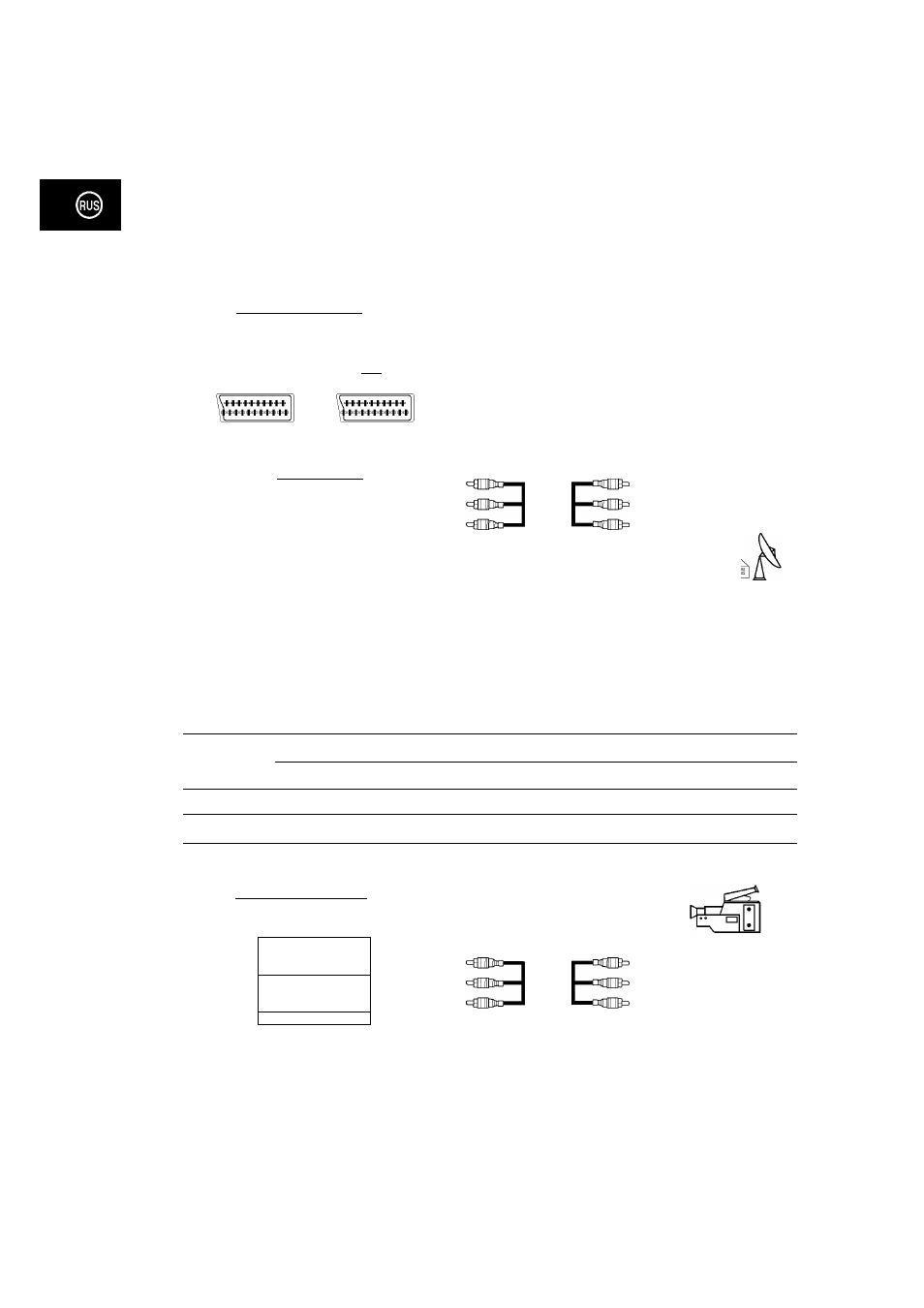

Подсоединение внешних устройств
Разъемы “MONITOR OUT” используются для подключения
оборудования с RGB-выводом, например, игровых видео-приставок
или проигрывателей видеодисков.
Задняя панель телевизора
(входы/выходы)
®
Видеомагнитофон
Проигрыватель DVD
юта
или
ос]№
■Ж[.1!У.1Д.1ЪИ
1
VIDEO
I
В-АиРЮЧЭ
И ©
Декодер /
игровая приставка
Проигрыватель
видеодисков
L
Спутниковый приемник
Ф На этом конце может быть:
♦
Разъем SCART
♦
Три штекера RCA (VIDEO+ AUDIO-L/R)
® Если у вас есть второй видеомагнитофон и вы хотите сделать копию кассеты, подсоедините один
видеомагнитофон, с которого будет вестись запись, к разъему “ AV 1”, а второй видеомагнитофон ■
к разъему “AV 2”, после чего можно будет перенаправить сигнал с “AV 1” на “ AV 2”.
® Если необходимо записать программу, подсоедините приемник к “AV 1”, а видеомагнитофон - к
“AV 2” и перенаправьте сигнал с “AV 2” на “AV 2”.
Спецификации вх^одов и вых^одов
Разъем
Вход
Выход
Video
Audio (L/R) S-Video
RGB
Video + Audio (L/R)
AV1
/
/ /
/
Только телевизионный сигнал на выходе.
AV2
/
/
Выходной сигнал можно выбрать.
Задняя панель т^елевизооа
(входы/выходы)
Ü
i
Видеокамера
Проигрыватель
видеодисков
L
Игровая приставка
При подключении аудио- или видеосистемы к телевизору
убедитесь, что эти устройства выключены.
За дополнительными инструкциями по подсоединению и
правилам безопасности обращайтесь к руководствам по
эксплуатации соответствующего оборудования.
50
