Монтаж дисплея на настенной панели
^ Внешний вид ПД может не соответствовать приведенному на
иллюстрации. (Процедура сборки и установки пластикового держателя
во всех случаях одинакова.)

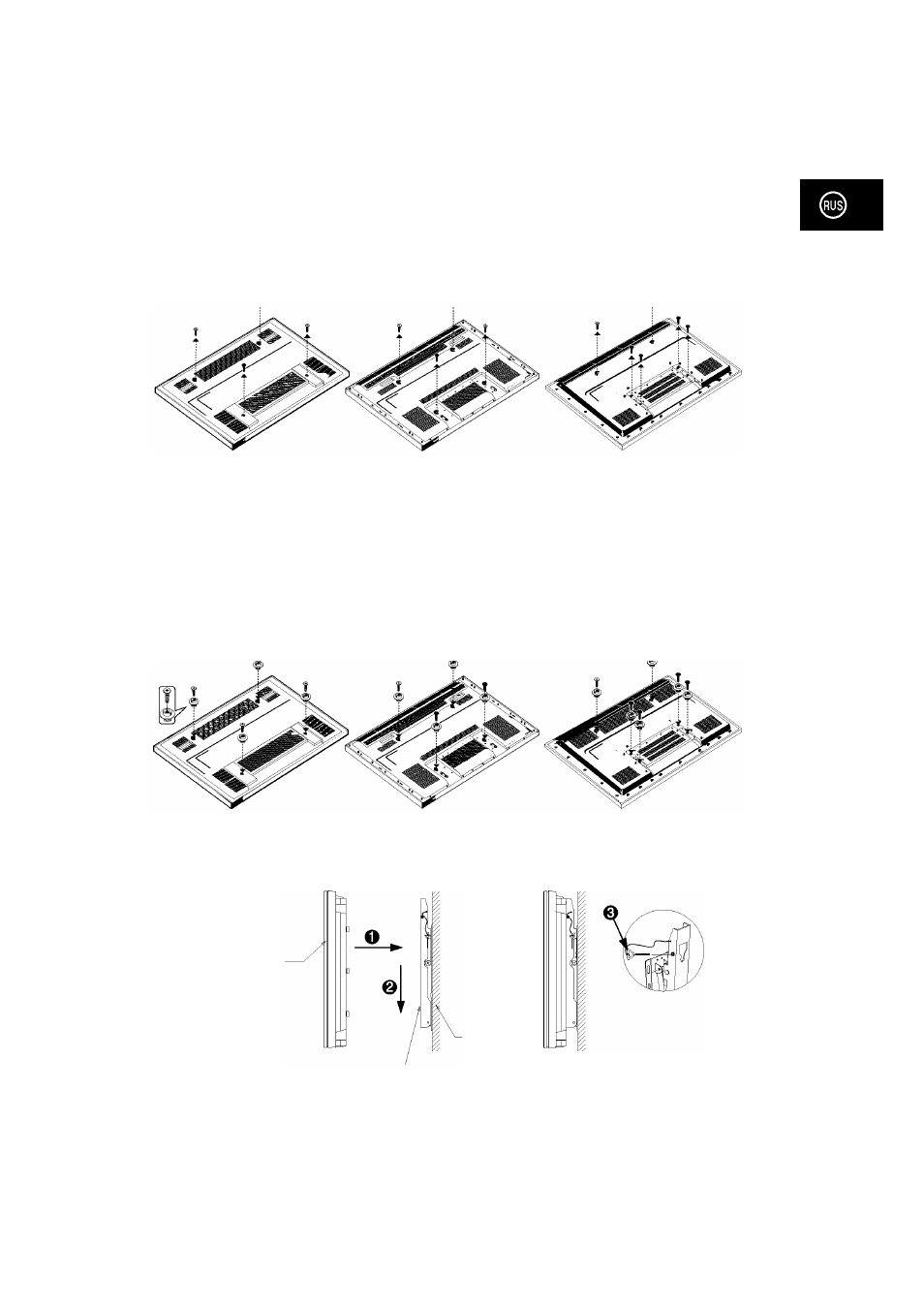

1 Выкрутите винты на задней панели ПД.
Р842Р8^
РЗБОРЗИ
Р863Р3Н I
2 Используя винты, соберите пластиковый держатель.
ч
^ ----------► <((111 !♦ )
♦ Попросите рабочих установить кронштейн.
♦ После монтажа ПД на кронштейне обязательно проверьте, надежно ли закреплен пластиковый
держатель справа и слева.
♦ При установке и настройке угла наклона будьте внимательны, чтобы не прищемить пальцы.
♦ Надежно затяните кронштейн на стене, чтобы избежать телесных повреждений при падении ПД.
Прикрутите пластиковый держатель винтами к задней части ПД.
Р842Р3^
Р850Р3Н f
Р863Р3Н I
Вложите 4 штифта на ПД в пазы на кронштейне и потяните ПД (ф) вниз так, чтобы закрепить его на
кронштейне. (@) Затяните винты, как показано на рисунке (ф), чтобы ПД нельзя было отделить от
кронштейна.
Панель ПД
Стена
Кронштейн настенной панели
