Samsung DVD-VR320 - Инструкция (Страница 16)

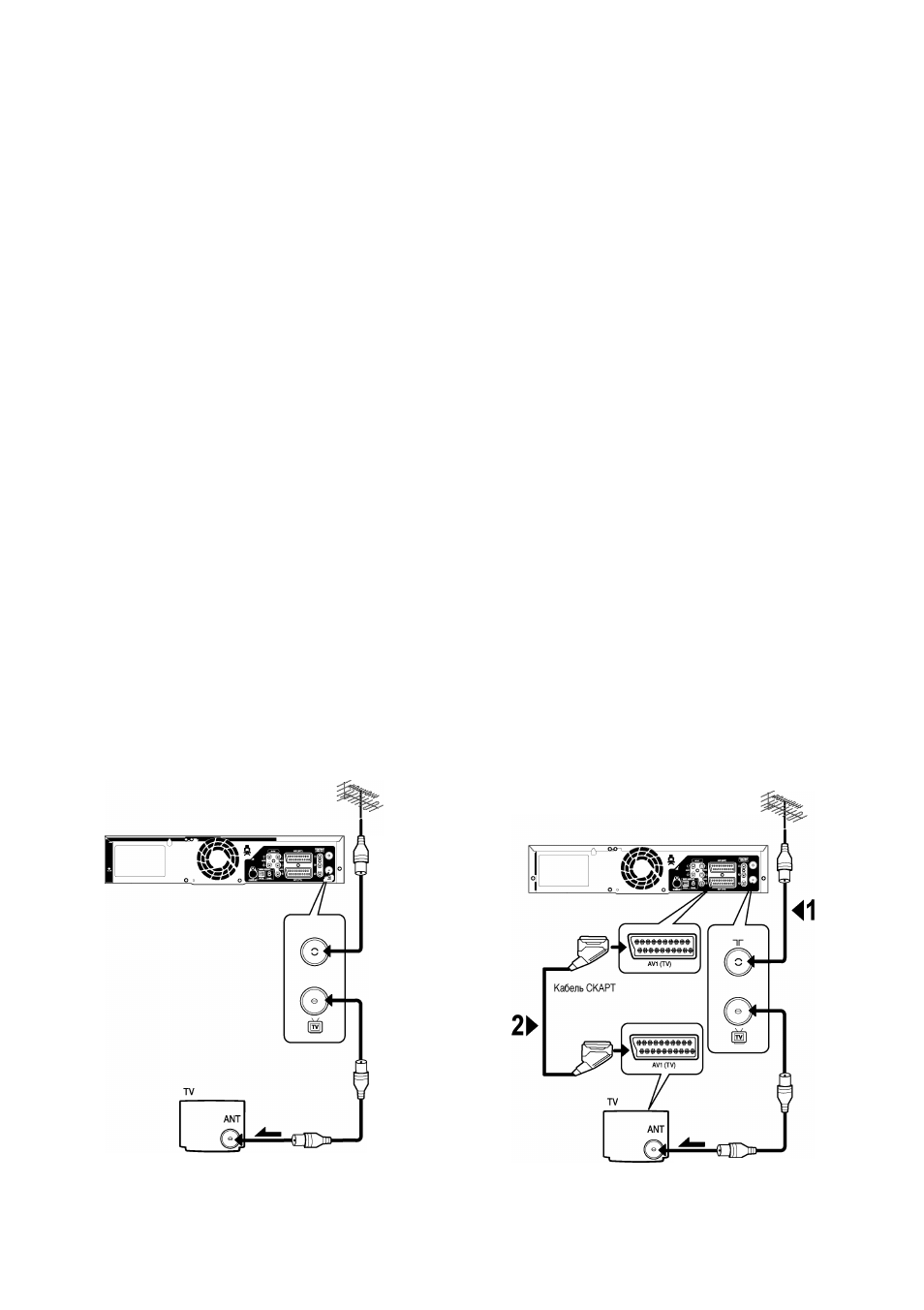

Подключение Комбо DVD-
рекордера к телевизору с
использованием ' ВЧ-кабеля
к (О
S ^
X)S
Ф о
X Q.
S I­
m CЬ
Ь
I Перед подсоединением кабелей убедитесь в том,
что питание и телевизора, и Комбо DVD-рекордера
Приме ч ание выключено.
1 Отсоедините от телевизора кабель, идущий от
антенны или сети кабельного телевидения.
2
3
4
Подсоедините этот кабель к 75 Ом коаксиальному
разъему на задней панели вашего Комбо ОУО-
рекордера, маркированному символом .
Подсоедините входящий в комплект поставки
ВЧ-кабель к разъему ЙЙ на вашем Комбо
DVD-рекордере.
Соедините другой конец ВЧ-кабеля с
разъемом на телевизоре, к которому ранее
была подключена антенна.
■ Если ваш телевизор оборудован соответствующим
разъемом, вы можете также подсоединить ваш
Примечание Комбо DVD-рекордер к телевизору с помощью
кабеля с разъемами СКАРТ, чтобы получить лучшее
качество изображения и звука.
к ВЧ-входу
К ВЧ-
выходу
ВЧ-кабб5ль
Подключение Комбо DVD-рекордера к
телевизору с использованием кабеля с
разъемами СКАРТ
1
Если ваш телевизор оборудован соответствующим
разъемом, вы можете подсоединить ваш Комбо ОУО-
рекордер к телевизору с помощью кабеля с разъемами
СКАРТ. За счет этого вы:
• Получите лучшее качество изображения и звука.
• Упростите процедуру настройки вашего Комбо ОУО-
рекордера.
I Независимо от выбранного типа соединения, вы
всегда должны подсоединять прилагаемый ВЧ-
Примечание кабель. В противном случае при выключенном
Комбо DVD-рекордере вы не сможете принимать
телевизионные передачи.
■ Перед подсоединением кабелей убедитесь в том,
что и телевизор, и Комбо DVD-рекордер выключены.
Подсоедините антенный кабель.
2
3
Подсоедините один конец кабеля с разъемами
SCART к разъему AV1 (TV) на задней панели
Комбо DVD-рекордера.
Подсоедините другой конец кабеля к
соответствующему разъему телевизора.
К антенному входу
Ант(знн^
1ВЧ-каб(5ль
16- Русский язык
