d. модуль GPS
e. плату USH
f. плату MEMS
g. жесткий диск
h. Отсоедините кабель батареи от платы батареи.
i.
скобу платы
j. WLAN
k. WWAN
l. радиатор

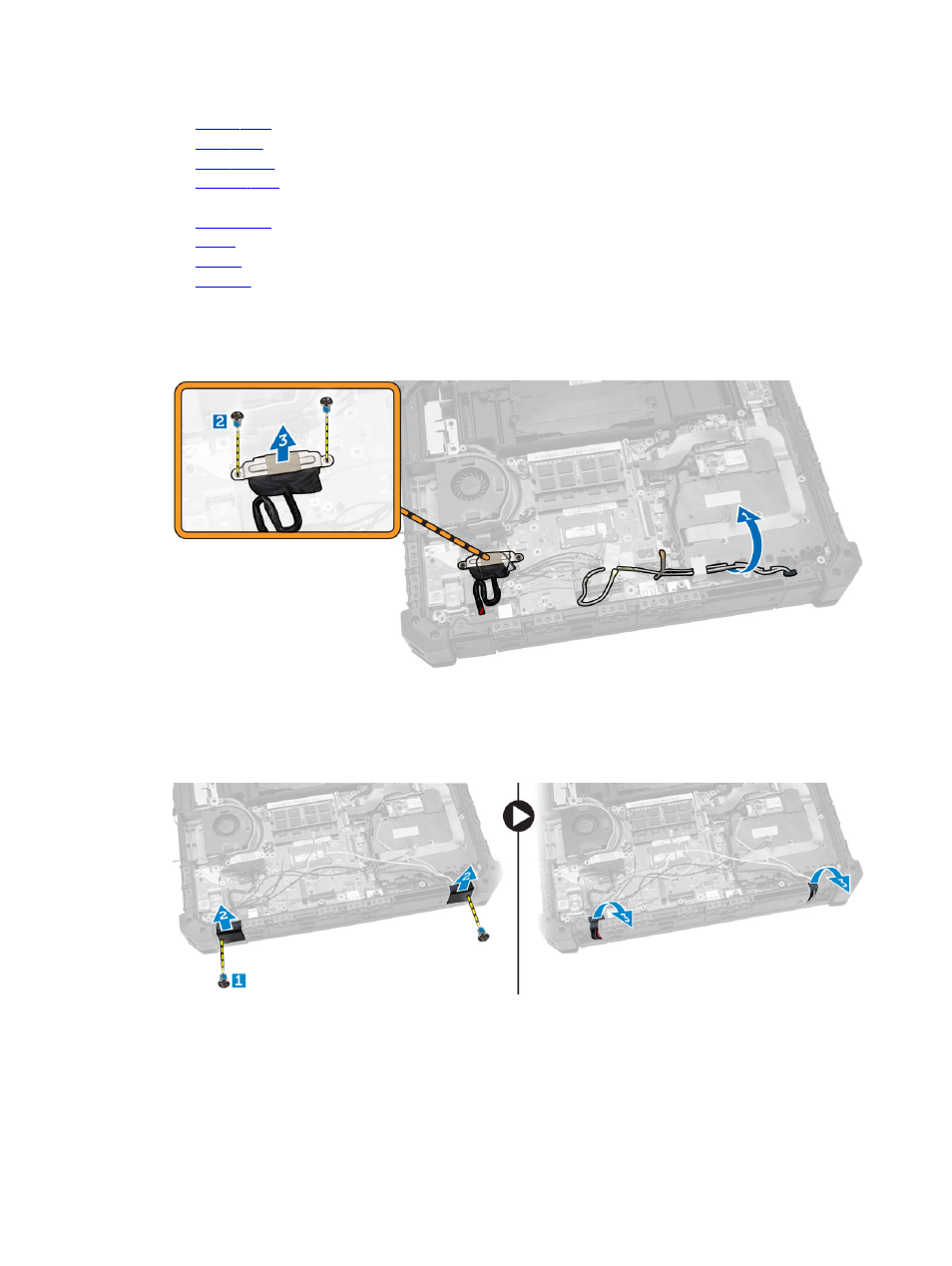

3. Чтобы извлечь разъем eDP и извлечь из направляющих желобков кабели дисплея:
a. Отсоедините кабель дисплея от системной платы [1].
b. Выверните винты, которыми крепится разъем eDP [2].
c. Приподнимите и извлеките скобу из разъема [3].
4. Чтобы освободить дисплей в сборе:
a. Выверните винты, которыми крепится крышка шарниров дисплея [1].
b. Приподнимите и снимите крышку шарниров [2].
c. Поднимите и вытяните резиновый уплотнитель, чтобы освободить кабели, проложенные через
уплотнитель [3].
5. Выверните винты, которыми крепятся шарниры дисплея, и переверните корпус компьютера.
