Dell Latitude 12 Rugged Extreme (7204, Early 2014) - Инструкция (Страница 36)

c. стыковочную плату
d. модуль GPS
e. плату USH
f. плату MEMS
g. жесткий диск
h. Отсоедините кабель батареи от платы батареи.
i.
системный вентилятор
j. скобу платы
k. модуль памяти
l. направляющую скобу антенны
m. WLAN
n. WWAN
o. радиатор
p. плату батареи
q. Плата SIM
r. системную плату

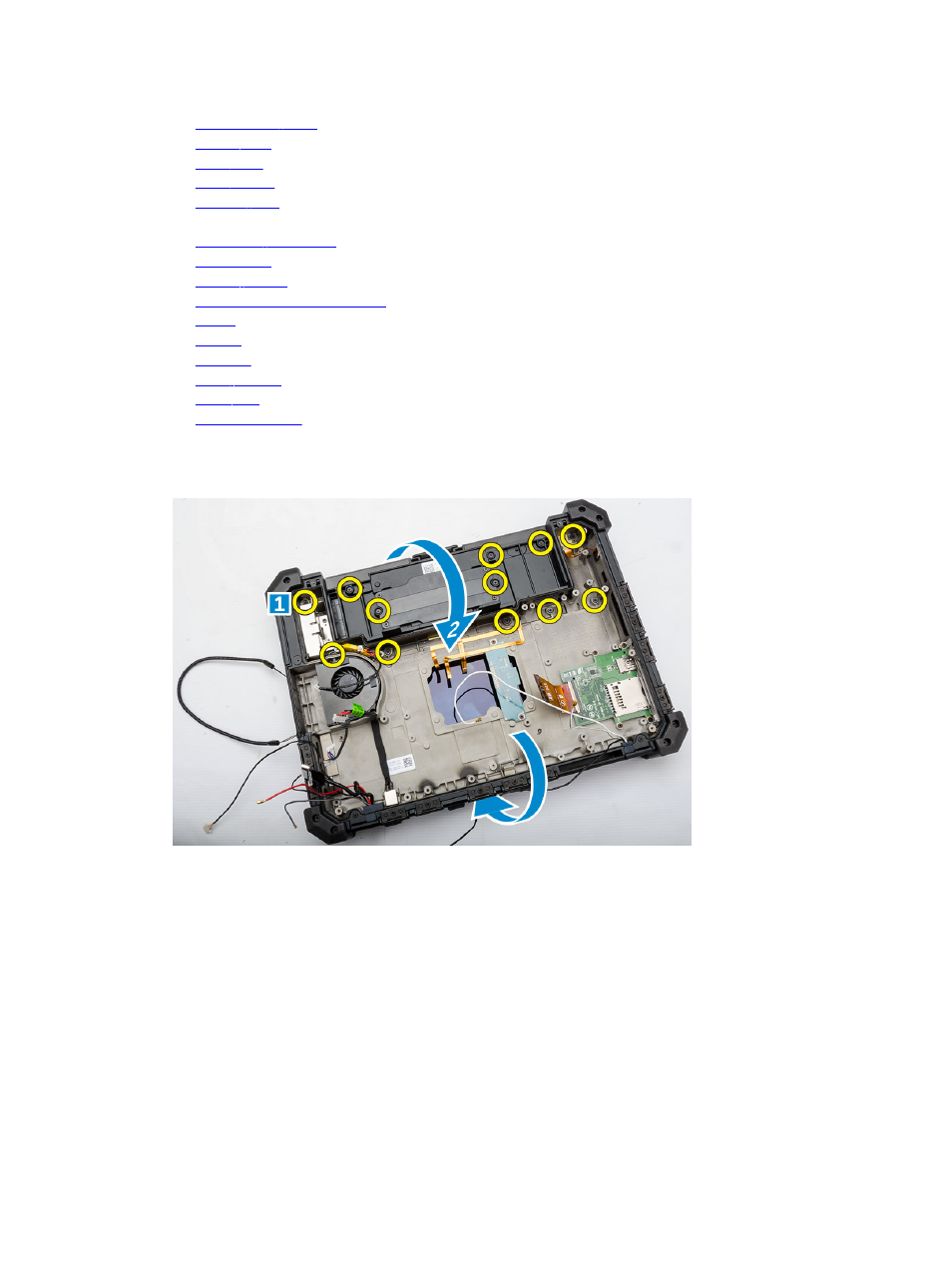

3. Чтобы освободить упор для рук:
a. Выверните винты, которыми крепится упор для рук [1].
b. Переверните корпус компьютера [2].
4. Чтобы снять упор для рук:
a. Откройте дисплей [1].
b. Подденьте и снимите упор для рук, высвободив его из-под фиксирующих зацепов [2].
36
