Снятие крышки, Установка крышки, Снятие лицевой панели – Инструкция по эксплуатации Dell Vostro 3902 Mini Tower (Late 2013)
Страница 9: Снятие, Крышки, Установка, Лицевой панели
3.
устройство
чтения карт памяти
4.
Front USB Ports (Разъемы USB на передней
панели
)
5.
переключатель
питания
6.
жесткий
диск
7.
системную
плату
8.
модуль
памяти
9.
плату
расширения
10.
вентилятор
радиатора
11.
системный
вентилятор
Снятие
крышки
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.

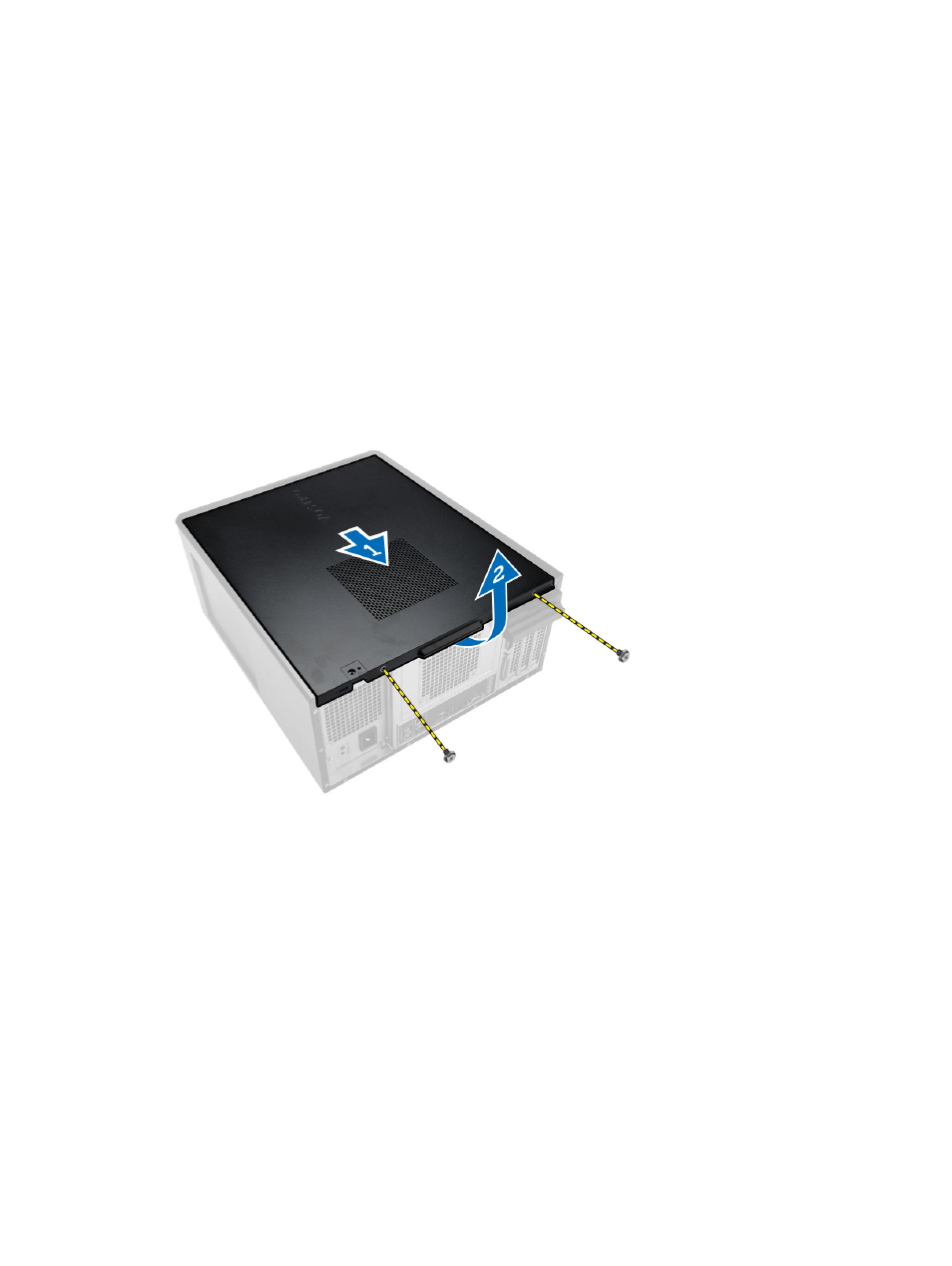

2. Чтобы снять крышку, необходимо выполнить следующие действия:
a. Выверните винты, которыми крышка крепится к корпусу компьютера.
b. Сдвиньте крышку в сторону задней части компьютера [1].
c. Приподнимите и снимите нижнюю крышку с компьютера [2].
Установка
крышки
1.
Установите
крышку на корпус компьютера.
2. Заверните винты, которыми крышка крепится к корпусу компьютера.
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
лицевой панели
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите крышку.
9
