Извлечение устройства чтения карт, Установка устройства чтения карт, Извлечение – Инструкция по эксплуатации Dell Vostro 3902 Mini Tower (Late 2013)
Страница 13: Устройства чтения карт, Установка
Извлечение
устройства чтения карт
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
• крышку
• лицевую панель

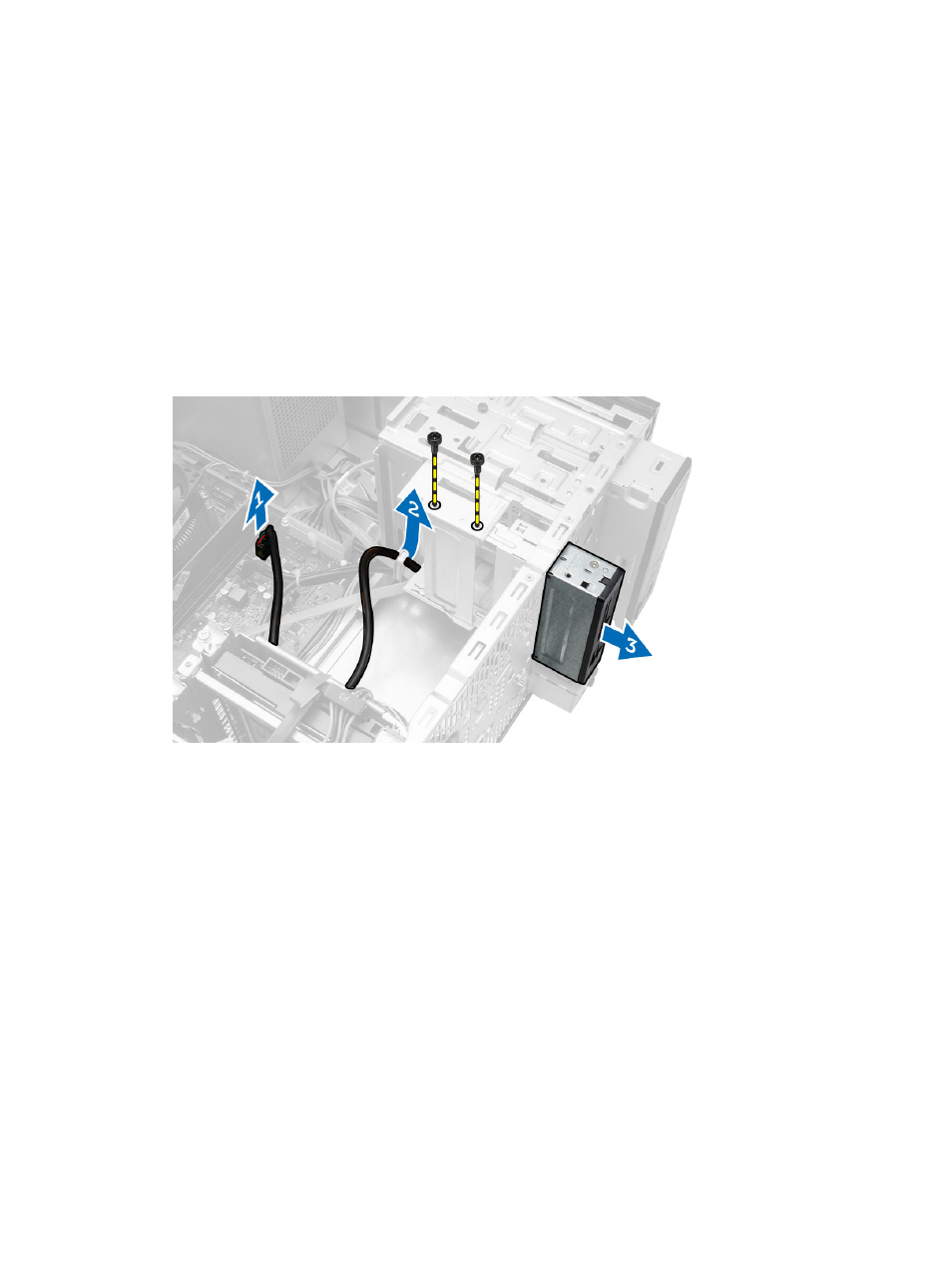

3. a. Отсоедините кабель устройства чтения карт от системной платы.
b. Извлеките кабель устройства чтения карт из металлических хомутов.
c. Выверните винты, которыми устройство чтения смарт-карт крепится к корпусу компьютеру.
d. Сдвиньте устройство чтения карт по направлению к передней части компьютера.
e. Выньте устройство чтения смарт-карт из компьютера.
Установка
устройства чтения карт
1.
Вставьте
устройства чтения карт в корпус компьютера до щелчка так, чтобы оно приняло фиксированное
положение
.
2. Заверните винты, которыми устройства чтения карт крепится к корпусу.
3. Протяните кабель устройства чтения карт через металлические защелки.
4. Подсоедините кабель устройства чтения карт к системной плате.
5. Установите:
• лицевую панель
• крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
13
