Страница 13
24
Настройка монитора
Настройка монитора
25

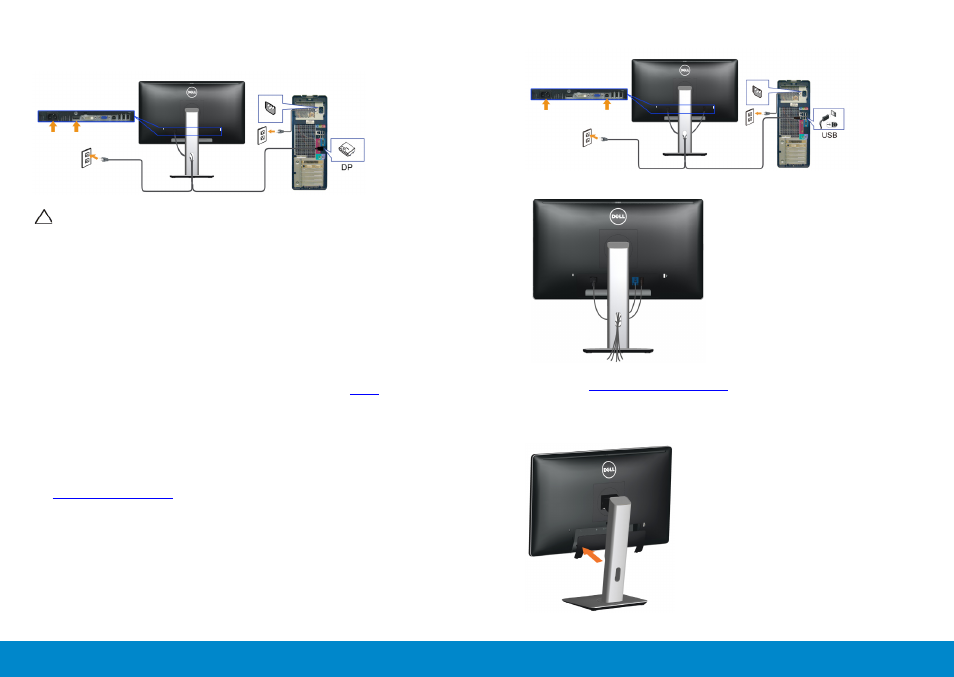

Подключение синего кабеля DisplayPort
ВНИМАНИЕ! Рисунки используются только в качестве
иллюстрации. Внешний вид на практике может отличаться.
Подключение кабеля USB
После подключения кабеля (или кабелей) DVI или (и) VGA или (и)
DisplayPort, выполните нижеприведенные процедуры для подключения
кабеля USB и завершения настройки монитора:
1. Подключите т.н. «восходящий» разъем кабеля USB (прилагается) к
«восходящему» порту монитора, затем другой конец кабеля USB – к
соответствующему разъему ПК (подробнее см. на виде
).
2. Подключите периферийные устройства USB к «нисходящим» портам
USB на мониторе.
3. Подключите кабели питания ПК и монитора к близлежащим сетевым
розеткам.
4. Включите монитор и компьютер.
Если на мониторе появилось изображение, настройка может
считаться завершенной. Если изображение отсутствует, см.
.
5. Используйте имеющийся на стойке монитора держатель для
прокладки кабелей.
Организация кабелей
После подключения всех необходимых кабелей к монитору и компьютеру
(см. раздел
) организуйте кабели в соответствии
с рисунком выше.
Установка крышки для кабелей
