Дисплей

47

15

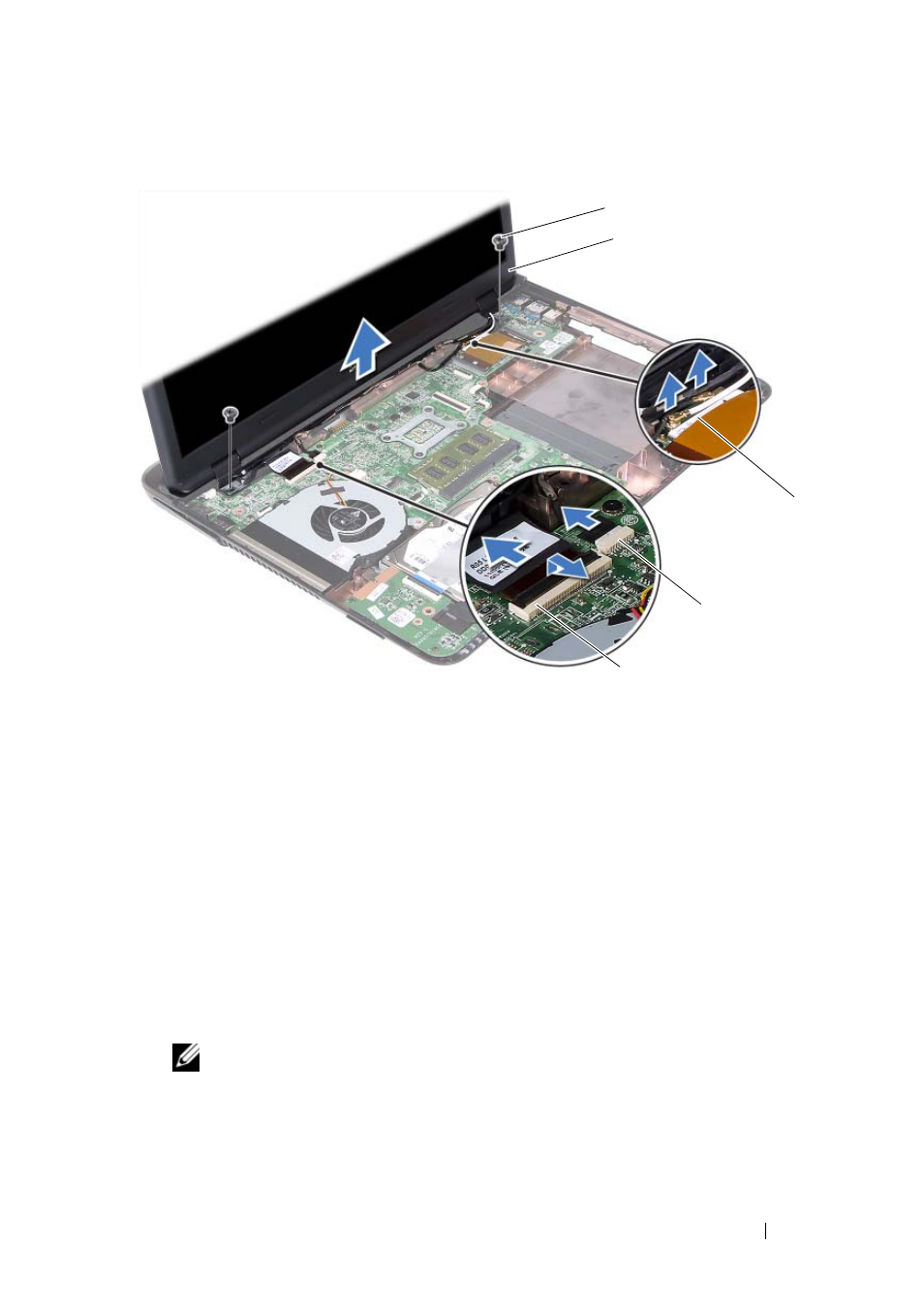

Приподнимите дисплей в сборе и снимите с основания компьютера.

Установка дисплея в сборе

1

Выполните инструкции, описанные в разделе «Перед началом работы»

на стр. 9.

2

Установите дисплей в сборе на место и вверните обратно два винта,

которыми дисплей в сборе крепится к основанию компьютера.

ПРИМЕЧАНИЕ.

Убедитесь, что никакие кабели не оказались зажатыми

между дисплеем в сборе и основанием компьютера.

3

Уложите кабели дисплея, камеры и антенные кабели мини-платы

в направляющие желобки.

1

винты (2)

2

дисплей в сборе

3

антенные кабели мини платы

4

разъем кабеля камеры

5

разъем кабеля дисплея

2

1

5

4

3
