Оптический дисковод

25

Установка оптического дисковода

1

Выполните инструкции, описанные в разделе «Перед началом работы»

на стр. 9.

2

Совместите выступы на лицевой панели оптического дисковода

с пазами на оптическом дисководе и вставьте лицевую панель

оптического дисковода на место до щелчка.

3

Совместите резьбовые отверстия на скобе оптического дисковода

с резьбовыми отверстиями на оптическом дисководе.

4

Вверните обратно два винта, которыми скоба оптического дисковода

крепится к оптическому дисководу.

5

Вставьте оптический дисковод в сборе в отсек для оптического

дисковода.

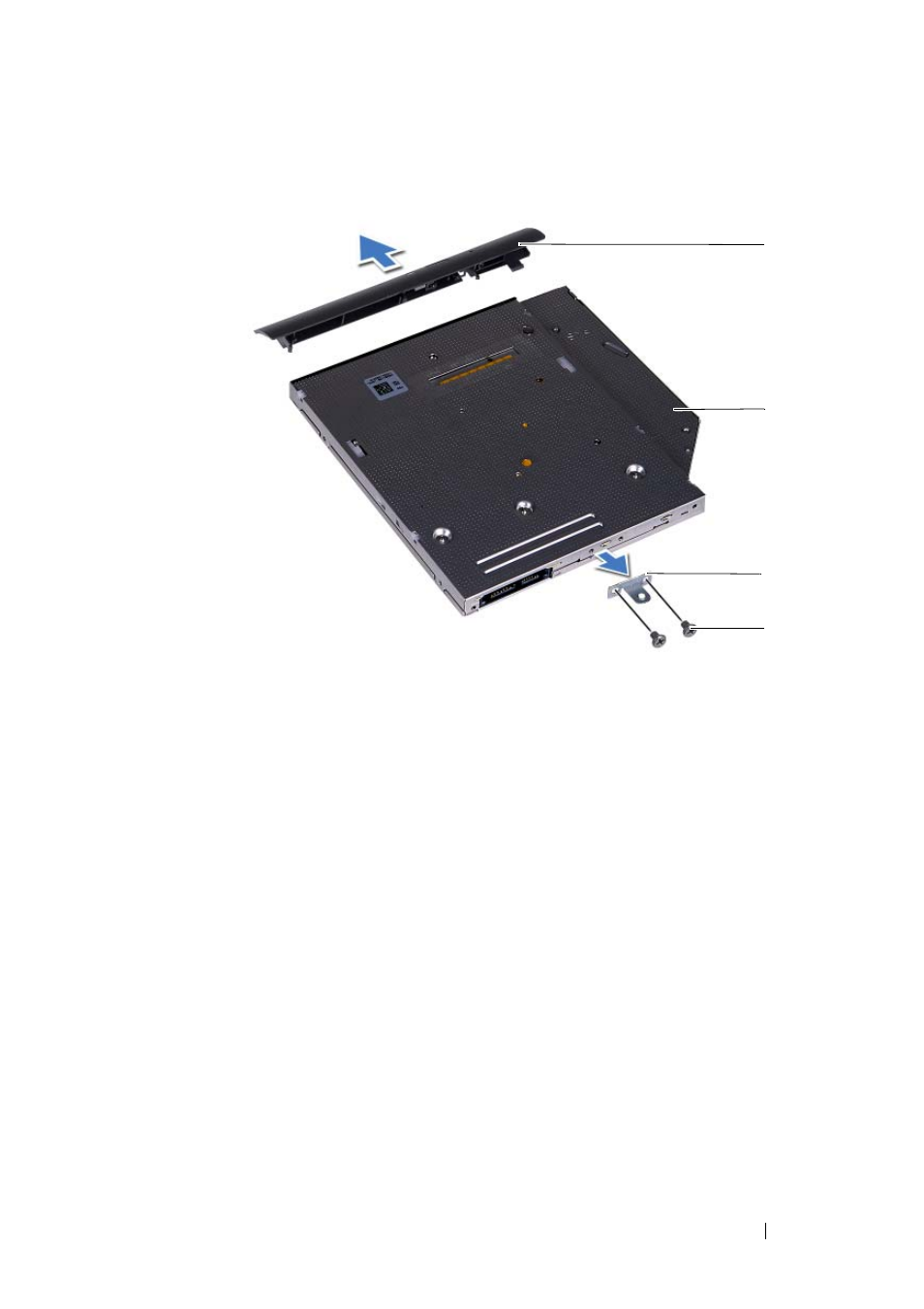

1

лицевая панель оптического
дисковода

2

оптический дисковод

3

скоба оптического дисковода

4

винты (2)

2

1

4

3
