Системная плата 71
ПРИМЕЧАНИЕ: В зависимости от комплектации, выбранной во время
покупки компьютера, размеры системной платы и расположение ее
компонентов могут различаться.
Установка системной платы
1 Выполните инструкции, описанные в разделе «Перед началом работы» на
стр. 7.
2 Вставьте разъемы на системной плате в пазы в корпусе компьютера.
3 Установите два винта, которыми системная плата крепится к корпусу
компьютера.
4 Подсоедините кабель динамиков, кабель платы USB, кабель микрофона и
кабель адаптера переменного тока к разъемам на системной плате.
5 Установите на место мини-плату. См. раздел «Установка мини-платы» на
стр. 27.

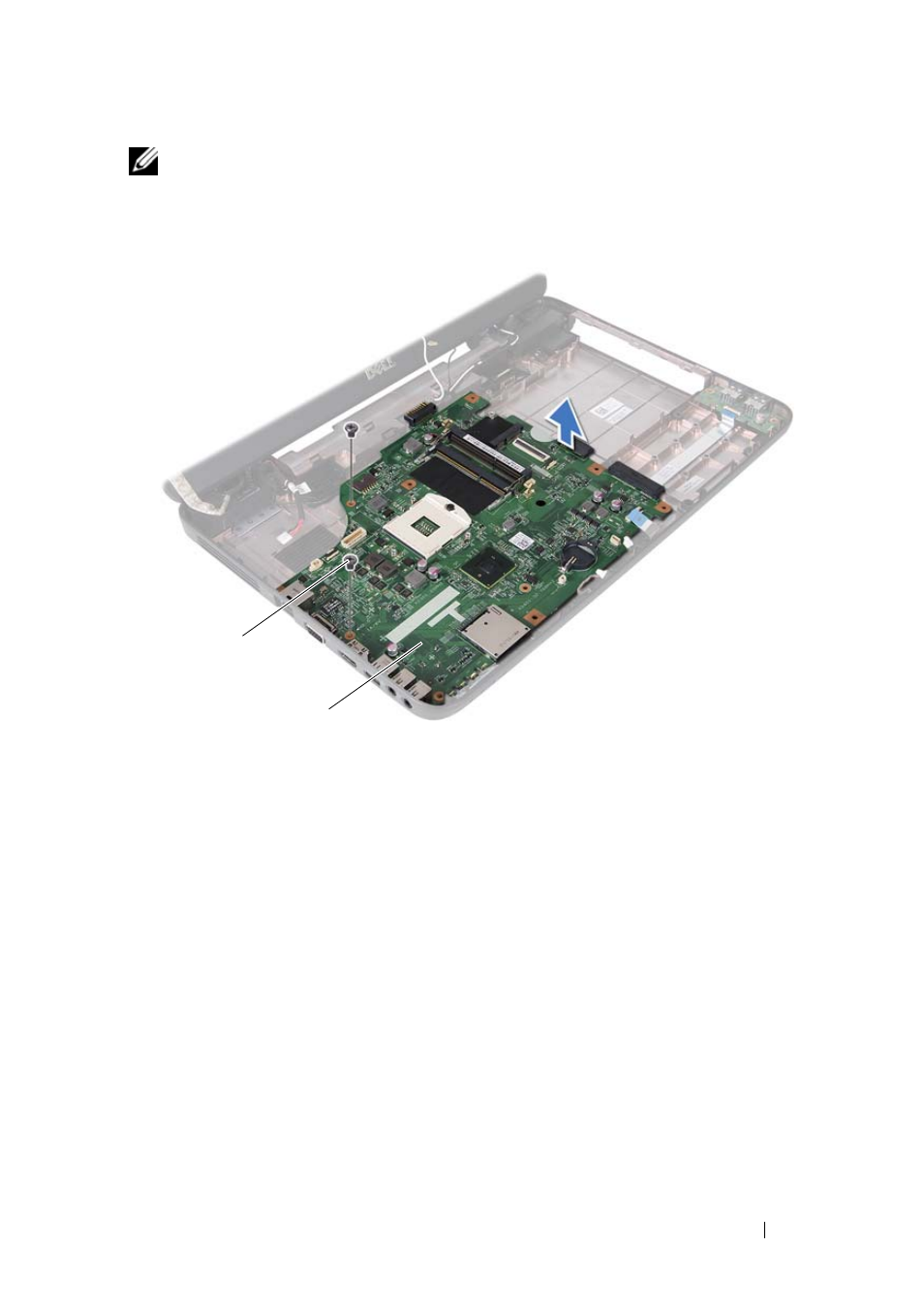

1 винты (2) 2 cистемная плата
2
1
