46

Блок радиатора

Установка блока радиатора

1 Выполните инструкции, описанные в разделе «Перед началом работы» на

стр. 7.

2 Совместите четыре невыпадающих винта на блоке радиатора с отверстиями

для винтов на системной плате и последовательно затяните винты (как
указано на блоке радиатора).

3 Подсоедините кабель вентилятора к разъему на системной плате.
4 Прикрепите кабель дисплея к блоку радиатора и вставьте его в разъем на

системной плате.

5 Выполните инструкции, описанные в шаг 3 - шаг 7 в разделе «Установка

упора для рук в сборе» на стр. 32.

6 Установите аккумулятор. См. раздел «Установка аккумулятора» на стр. 12.

ВНИМАНИЕ:

Перед включением компьютера вверните обратно все винты и

убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.

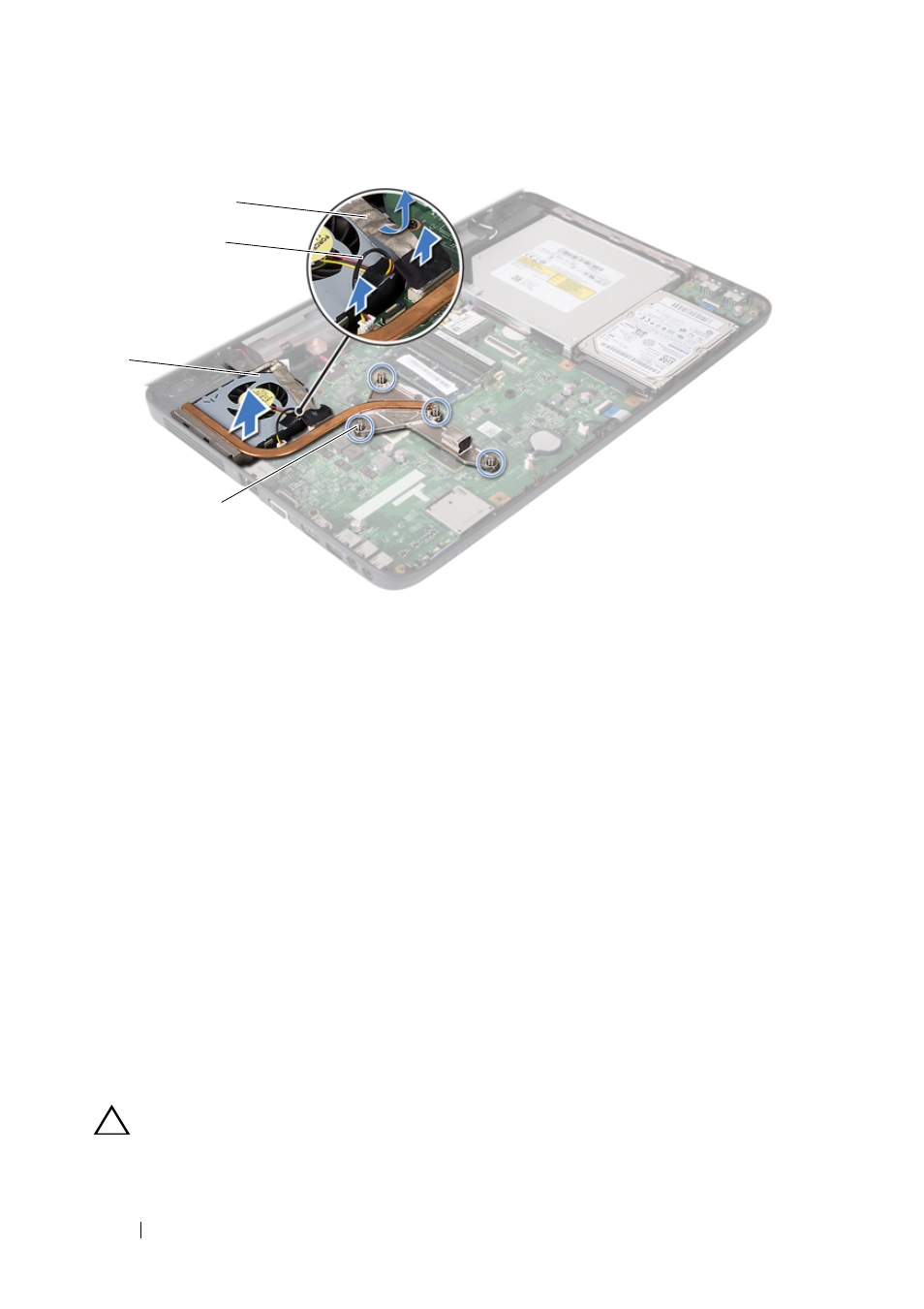

1

невыпадающие винты (4)

2 блок радиатора

3

кабель вентилятора

4 кабель дисплея

1

2

3

4
