Подключение проектора 9
2
Подключение проектора
ВНИМАНИЕ! Перед выполнением любых приведенных ниже
процедур выполните инструкции по технике безопасности,
приведенные на стр. 7.

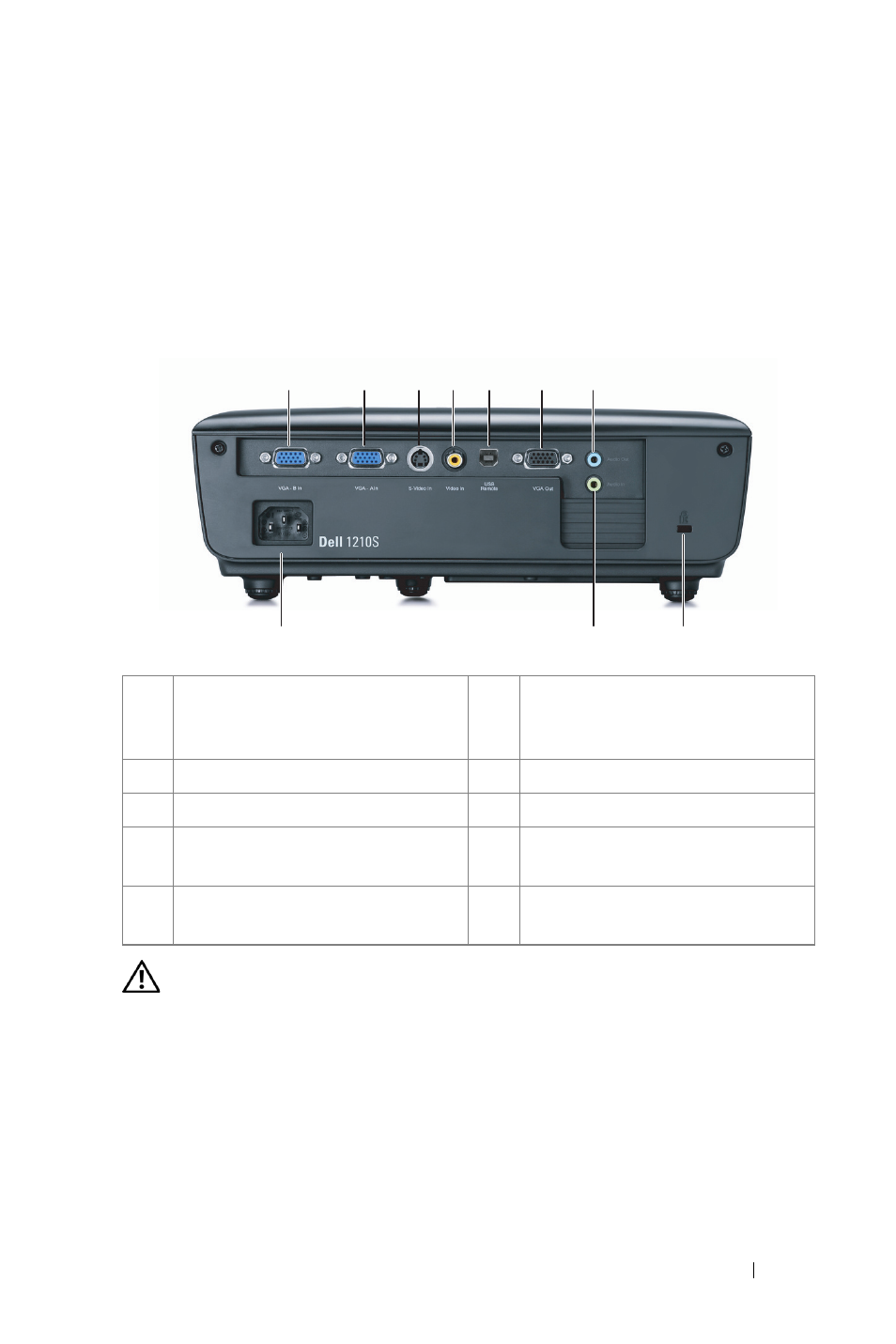

1 Разъем входа VGA-B (D-Sub) 6 Выход VGA-A
(сквозное подключение
монитора)
2 Разъем входа VGA-A (D-Sub) 7 Разъем аудиовыхода
3 Разъем S-Video 8 Разъем защитного тросика
4 Разъем композитного
видеосигнала 9 Разъем аудиовхода
5 Разъем USB для дистанционного
управления 10 Разъем кабеля питания
3 4 5 1 2 6 7
8 10 9
