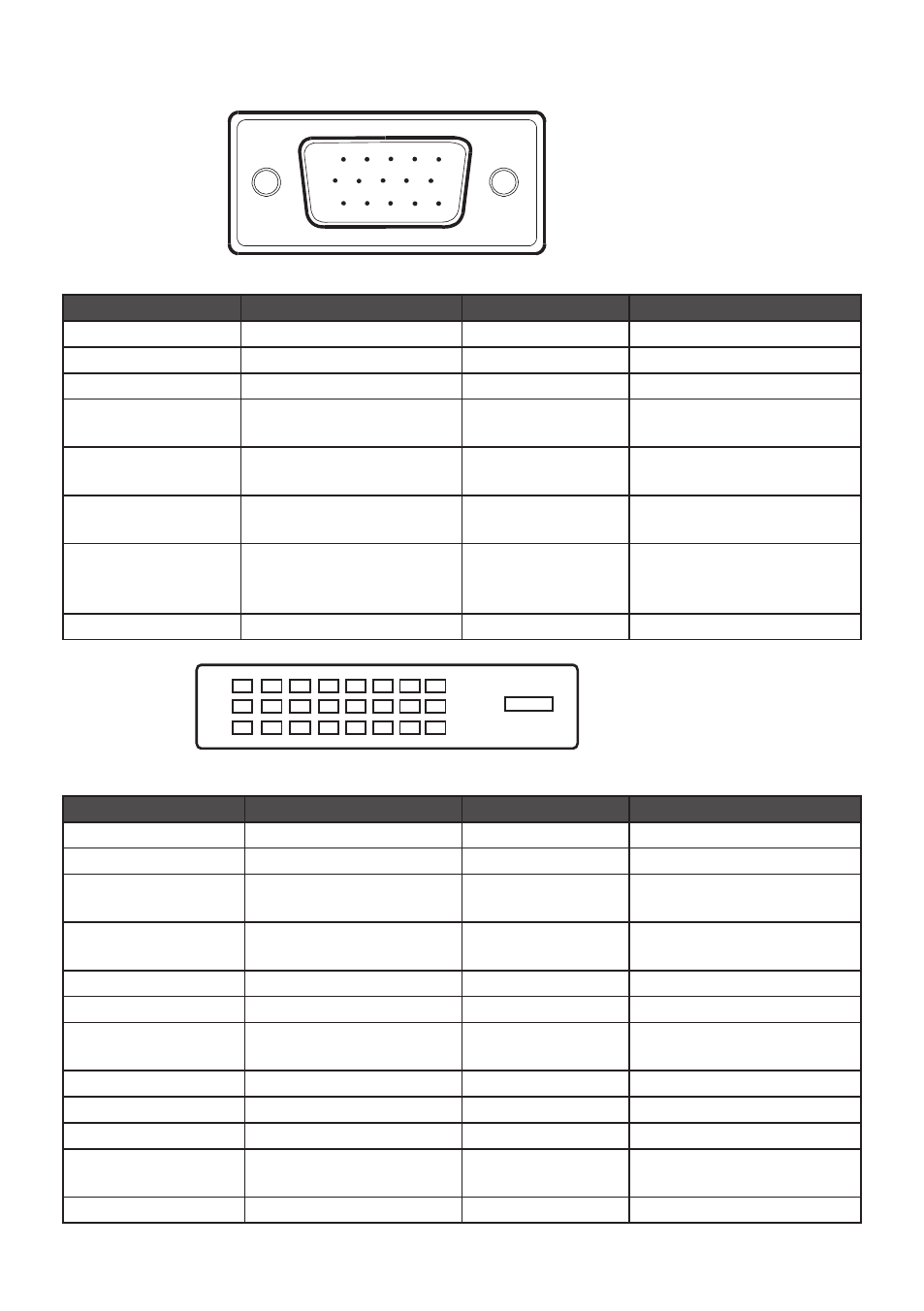

НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА
1
5
6
10
11
15
Сигнальный кабель для цветного экрана, 15-контактный
№ КОНТАКТА
ОПИСАНИЕ
№ КОНТАКТА
ОПИСАНИЕ
1.
Красный
9.
+ 5 В
2.
Зеленый
10.
Заземление
3.
Синий
11.
Заземление
4.
Заземление
12.
Последовательная
передача DDC
5.
Обнаружение кабеля
13.
Горизонталь —
синхронизация
6.
R-заземление (красный)
14.
Вертикаль —
синхронизация
7.
G-заземление (зеленый)
15.
Частота
последовательной
передачи DDC
8.
B-заземление (синий)
1
9
17
8
16
24
Сигнальный кабель для цветного экрана, 24-контактный
№ КОНТАКТА
ОПИСАНИЕ
№ КОНТАКТА
ОПИСАНИЕ
1.
Данные TMDS 2-
13.
Данные TMDS 3+
2.
Данные TMDS 2+
14.
Мощность +5 В
3.
Данные TMDS 2/4,
защита
15.
Заземление (для +5 В)
4.
Данные TMDS 4-
16.
Обнаружение активного
соединения
5.
Данные TMDS 4+
17.
Данные TMDS 0-
6.
Частота DDC
18.
Данные TMDS 0+
7.
Данные DDC
19.
Данные TMDS 0/5,
защита
8.
N�C�
20.
Данные TMDS 5-
9.
Данные TMDS 1-
21.
Данные TMDS 5+
10.
Данные TMDS 1+
22.
Частота TMDS, защита
11.
Данные TMDS 1/3,
защита
23.
Частота TMDS +
12.
Данные TMDS 3-
24.
Частота TMDS -
