ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
СИГНАЛЬНЫЙ КАБЕЛЬ
• Подключение сигнального кабеля: Подключите 15-контактный сигнальный
кабель к разъему на задней стороне монитора и разъему VGA на ПК�
• Подключение шнура питания: Подключите шнур питания переменного тока
к специальному разъему на ЖК-мониторе и настенной розетке электропитания�
• Подключение кабеля DVI: Подключите 24-контактный кабель DVI к разъему
на задней стороне монитора и разъему DVI на ПК�
• Осторожно! Если настенная розетка переменного тока на заземлена (не имеет
трех отверстий), используйте соответствующий адаптер для заземления
(не входит в комплект)�
3
2
1
3
2
1

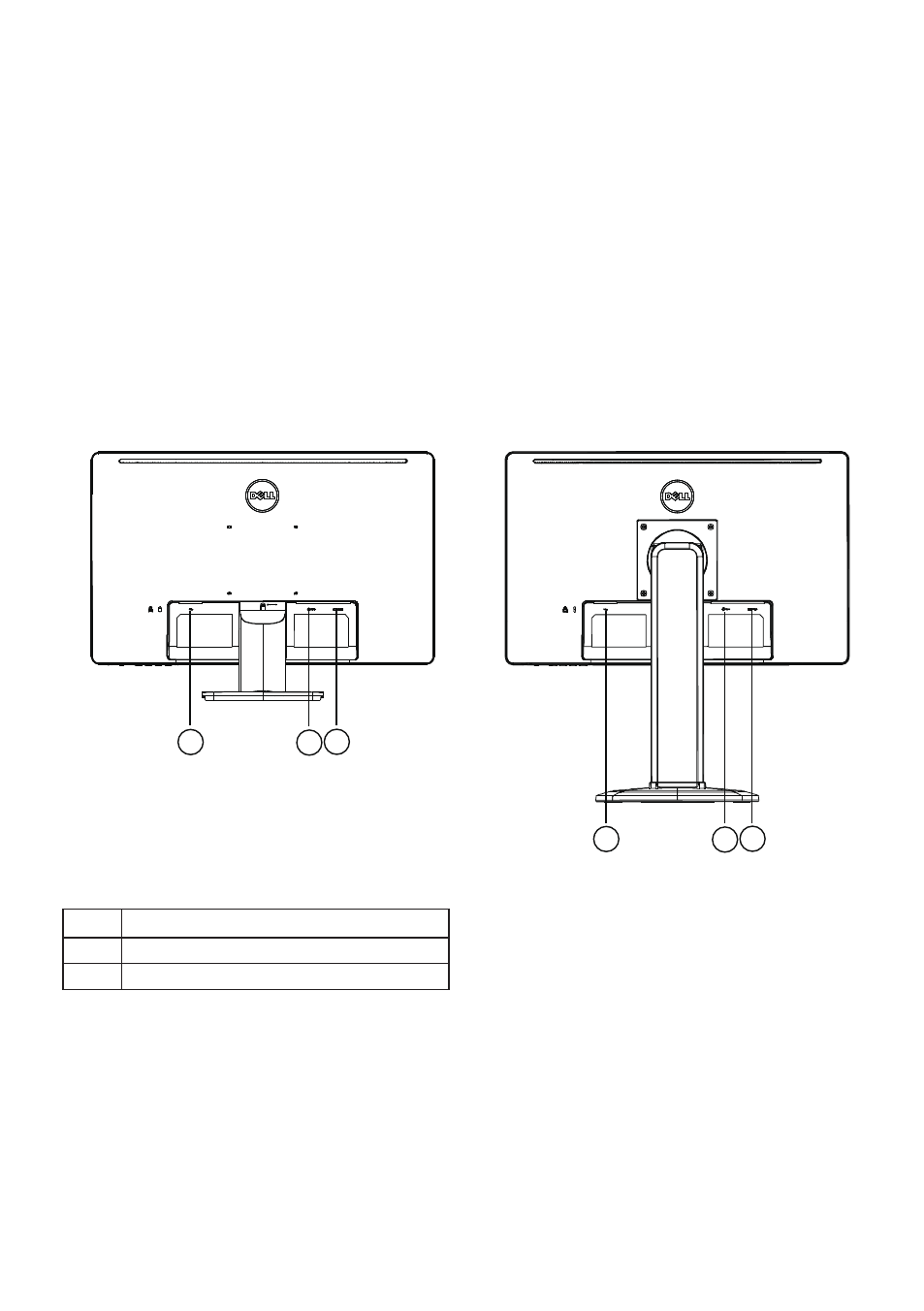

D2215H D2215HC
1.
Вход питания
2.
Вход сигнала DVI
3.
Вход сигнала D-SUB
